| Номер в госреестре | 58706-14 |
| Наименование СИ | Штангенрейсмасы цифровые |
| Обозначение типа СИ | Digimar M 814 N, Digimar M 814 G, Digimar 814 SR |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 27.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Штангенрейсмасы цифровые Digimar M 814 N, Digimar M 814 G, Digimar 814 SR (далее - штангенрейсмасы) предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также для маркировки и разметки деталей.

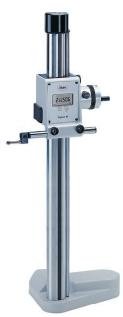

Штангенрейсмасы состоят из чугунного (Digimar M 814 N (рисунок 1), Digimar 814 SR (рисунок 3)) или гранитного (Digimar M 814 G (рисунок 2)) основания с закрепленной на нём вертикальной направляющей, по которой при помощи шариковых подшипников перемещается индуктивная (Digimar M 814 N, Digimar M 814 G) или емкостная (Digimar 814 SR) измерительная головка.
Взаимодействие штангенрейсмаса с измеряемым объектом осуществляется с помощью сменных измерительных щупов или разметочных наконечников, закрепленных в измерительной головке. Величина перемещения измерительной головки преобразуется в электрический сигнал и результаты измерений выводятся на считывающее устройство, представляющее собой жидкокристаллический экран. Управление процессом измерений осуществляется с помощью кнопок: включение/выключение штангенрейсмаса (ON/OFF), цифровая установка предварительного значения (Digital Preset), переключение единиц измерений (мм/дюйм), ввод пределов допуска для одного параметра и т. д.
Постоянное измерительное усилие (Digimar M 814 N, Digimar M 814 G) может быть приложено снизу или сверху в зависимости от измерительной задачи.
Результаты измерений могут обрабатываться на компьютере, подключенном к штангенрейсмасу через интерфейс. Штангенрейсмасы могут быть снабжены сменными измерительными щупами с рабочими поверхностями различной конфигурации, а также различными принадлежностями для их удлинения и крепления.
1
ш. •
П
| Модификация | Digimar M 814 N | Digimar M 814 G | Digimar 814 SR | |||
| Диапазон измерений, мм | от 0 до 320 | от 0 до 620 | от 0 до 320 | от 0 до 620 | от 0 до 350 | от 0 до 600 |
| Шаг дискретности цифрового отсчетного устройства, мм | 0,01; 0,001 | 0,01; 0,001 | 0,01 | |||
| Пределы допускаемой абсолютной погрешности, мкм | ± 20 | ± 30 | ± 20 | ± 30 | ± 40 | ± 50 |
| Допускаемое отклонение от перпендикулярности вертикальной направляющей к опорной плоскости, мкм, не более | 20 | 30 | 20 | 30 | - | |
| Измерительное усилие, Н, не более | 3 | 3 | - | |||
| Масса, кг | 6,2 | 10,5 | 14,0 | 18,3 | 7,0 | 8,0 |
| Г абаритные размеры, мм длина ширина высота | 205 175 513 | 205 175 813 | 200 300 558 | 200 300 858 | 180 98 580 | 180 98 835 |
| Диапазон рабочих температур, °С | от + 19 до + 21 | от + 15 до + 25 | ||||
| Относительная влажность воздуха, %, не более | 80 | |||||
Знак утверждения типа наносят на титульный лист эксплуатационной документации штангенрейсмасов типографским способом и на заднюю поверхность измерительной головки методом наклейки.
Таблица 2. Комплектность средства измерений
| Наименование | Количество |
| Штангенрейсмас | 1 шт. |
| Державка с шарниром для закрепления измерительных щупов | 1 шт. |
| Сферический измерительный щуп 0 8 мм (для Digimar M 814 N, Digimar M 814 G) | 1 шт. |
| Разметочно-измерительная ножка (для Digimar 814 SR) | 1 шт. |
| Элемент питания | 1 шт. |
| Футляр | 1 шт. |
| Инструкция (для Digimar M 814 N, Digimar M 814 G) | 1 экз. |
| Паспорт (для Digimar 814 SR) | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 58706-14 «Штангенрейсмасы цифровые Digimar M 814 N, Digimar M 814 G, Digimar 814 SR. Методика поверки», утвержденным ФГУП «ВНИИМС» 02 сентября 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
- принадлежности к концевым мерам длины по ГОСТ 4119-76.
Метод измерений приведен в разделе «Порядок работы» эксплуатационной документации штангенрейсмасов.
Нормативные и технические документы, устанавливающие требования к штангенрейсмасам цифровым Digimar M 814 N, Digimar M 814 G, Digimar 814 SR
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы Mahr GmbH, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
