| Номер в госреестре | 57856-14 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | NOVOTEST УТ-1 |
| Изготовитель | ООО НТЦ "Промтехнологии", Украина, г.Новомосковск |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Толщиномеры ультразвуковые NOVOTEST УТ-1 (далее - толщиномеры) предназначены для измерений толщины изделий из конструкционных металлических сплавов при одностороннем доступе к ним.
Работа толщиномеров основана на ультразвуковом импульсном эхо-методе измерения, который использует свойства ультразвуковых колебаний (УЗК) отражаться от границы раздела сред с разными акустическими свойствами. Время распространения УЗК однозначно связано с толщиной изделия Н зависимостью:
Н=С • t/2
где: С- скорость распространения УЗК в материале изделия;
t- время распространения УЗК от одной поверхности изделия до другой и обратно. Акустический контакт обеспечивается прижатием рабочей поверхности раздельно-совмещенного преобразователя толщиномера к поверхности контролируемого объекта через контактную жидкость.
Толщиномеры имеют следующие сервисные возможности:
- индикация разряда аккумуляторной батареи;
- режим «усреднения» измеряемых величин;
- режим автоматического отключения источника питания через 1 минуту с момента последнего измерения.
Толщиномеры состоят из блока обработки информации и преобразователей.
Питание осуществляется от двух аккумуляторных батарей или элементов питания, устанавливаемых в расположенный в нижней части блока обработки информации батарейный отсек.

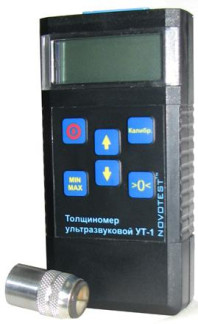

Внешний вид блока обработки информации и преобразователей представлен на рисунке 1.
...
| Таблица 1 | |||
| Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентификационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 2014.4r | 561C315B | - | CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«С» по МИ 3286-2010.
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
1 Диапазон измерений толщины, мм от 0,8 до 300
2 Пределы допускаемой абсолютной погрешности измерений
толщины, мм ±(0,01 •Н + 0,05),
где H - измеряемая величина в мм.
3 Масса блока обработки информации с одним преобразователем, кг, не более 0,35
4 Габаритные размеры, мм, не более
- блока обработки информации 120х60х25;
- преобразователя 025х40
5 Средний срок службы, лет 10
6 Напряжение питания, В 2,4
7 Потребляемый ток, мА, не более 100,0
8 Условия эксплуатации:
- диапазон температуры окружающего воздуха и измеряемого изделия, °С от -10 до +40
- относительная влажность воздуха при температуре 25 °С , %, не более 98.
Знак утверждения типа наносится на лицевую панель толщиномеров полиграфическим методом и на титульном листе руководства по эксплуатации - печатным способом.
Комплект поставки толщиномеров содержит:
- блок обработки информации с установленным аккумулятором - 1 шт.;
- преобразователи (в соответствии с заказом из перечня: П112-10-6/2, П112-10-4Х4, П112-5-6/2, П112-5-10/2, П112-5-12/2, П112-2,5-12/2) - 1 к-т.;
- устройство зарядное - 1 шт.;
- руководство по эксплуатации 36181730.000.02 РЭ - 1 шт.;
- транспортировочный футляр -1 шт.
осуществляется по методике в составе руководства по эксплуатации 36181730.000.02 РЭ (раздел
8), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2014 г.
Основными средствами поверки являются: комплект образцовых ультразвуковых мер толщины КМТ176М-1 (Госреестр № 6578-78), комплект стандартных образцов эквивалентной ультразвуковой толщины КУС0Т-180.
приведены в РЭ 36181730.000.02 «Толщиномеры ультразвуковые NOVOTEST УТ-1». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым NOVOTEST УТ-1
ТУ У 33.2-36181730-002:2012. «Толщиномеры ультразвуковые NOVOTEST УТ-1». Технические условия.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1235 |
| Поверителей | 56 |
| Актуальность данных | 24.07.2025 |
