| Номер в госреестре | 56230-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛ-20 |
| Изготовитель | ОАО ВО "Электроаппарат", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 17.01.2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТШЛ-20 (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при их установке на заземленных частях закрытых распределительных устройств переменного тока частоты 50 Гц на номинальное напряжение 20 кВ.
Трансформатор шинный с литой изоляцией на основе эпоксидной смолы. Первичной обмоткой трансформатора служит шина токопровода.
Трансформатор состоит из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом приливе которого расположены зажимы вторичных обмоток.
В изоляционный блок трансформатора залито экранирующее металлическое кольцо, соединяемое электрически при помощи потенциалосъемника с шиной.
Трансформатор тока ТШЛ-20Б отличается от ТШЛ-20 отсутствием корпуса.

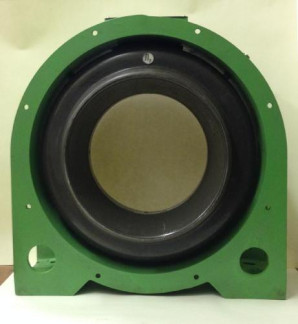

Общий вид трансформатора представлен на рис. 1 и 2.
Таблица 1
| Наименование характеристики | Значения для типов | |||||
| ТШЛ-20-I; ТШЛ-20Б-1 | ТШЛ-20Б-П | ТШЛ-20Б-Ш | ||||
| 1 | 2 | 3 | 4 | |||
| Номинальное напряжение, кВ | 20 | |||||
| Наибольшее рабочее напряжение, кВ | 24 | |||||
| Номинальная частота, Гц | 50 и 60 | 50 | ||||
| Номинальный первичный ток, А | 4000; 5000; 6000 | 8000 | 10000 | 12000 | 18000 | |
| Наибольший рабочий ток, А | 4000; 5000; 6300 | 8000 | 10000 | 12000 | 18000 | |
| Номинальный вторичный ток, А | 5 | |||||
| Количество вторичных обмоток | 2 | |||||
| Класс точности вторичной обмотки: - для измерений - для измерений и защиты - для защиты | 0,2S; 0,2; 0,5S; 0,5 0,28(10Р); 0,2(10Р); 0^(10Р); 0,5(10Р) 10Р | |||||
| Номинальная вторичная нагрузка с коэффициентом мощности cos j2 = 0,8, В-А | 30 | 100 | ||||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | 10; 15; 20 | |||||
| Номинальная предельная кратность вторичных обмоток для защиты | 16 | 16, 20 | 14 | 12 | 8 | |
| Кратность тока термической стойкости | 20 | 10 | ||||
| Время протекания тока термической стойкости, с | 3 | |||||
| Габаритные размеры, мм, не более - диаметр - высота - ширина | 640 695 350 | 750 805 356 | 920 940 460 | |||
| Масса, кг, не более | 126,5 | 160 | 198 | |||
| 1 | 2 | 3 | 4 |
| Показатели надежности: Установленная безотказная наработка, ч, не менее | 400000 | ||
| Срок службы до списания, лет, не менее | 25 | ||
Условия эксплуатации:
- температура окружающего воздуха, °С от минус 5 до 70
- высота над уровнем моря, м, не более 1000
- рабочее положение в пространстве любое
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
В комплект поставки трансформатора входят:
| 1. | Трансформатор тока | 1 шт. |
| 2. Паспорт | 1 экз | |
| 3. Руководство по эксплуатации (на партию трансформаторов, | ||
| поставляемых в один адрес) | 1 экз. | |
| 4. | Колонка* | 4 шт. |
| 5. | Гайка М30* | 4 шт. |
| 6. | Табличка для установки на экран токопровода* | 1 шт. |
Примечание: * только для трансформаторов без корпуса.
осуществляется в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень эталонов, применяемых при поверке:
- рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550;
- прибор сравнения токов с допускаемой погрешностью по току в пределах от ±0,03 до ±0,001 % и по фазовому углу от ±3,0' до ±0,1';
- нагрузочное устройство поверяемого трансформатора тока (вторичная нагрузка) с погрешностью сопротивления нагрузки при cos j = 0,8, не выходящей за пределы ±4 %.
Методика измерений изложена в разд. ДУБК.671235.001 РЭ «Трансформаторы тока ТШЛ-20. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШЛ-20
1. ГОСТ 8.550-86 «Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
2. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
4. ТУ 3414-004-00213606-2007 «Трансформаторы тока ТШЛ-20. Технические условия».
- при осуществлении торговли и товарообменных операций.
