| Номер в госреестре | 55130-13 |
| Наименование СИ | Анализаторы элементные универсальные |
| Обозначение типа СИ | multi EA 5000 |
| Изготовитель | "Analytik Jena AG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 09.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы элементные универсальные multi EA 5000 предназначены для измерения содержания общего хлора, общего азота, общей серы и общего углерода в жидких, вязких, твердых и газообразных пробах в соответствии с аттестованными и стандартизованными методиками (методами).

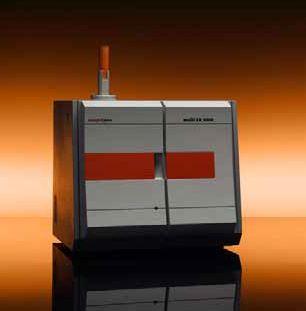

Принцип действия анализатора основан на высокотемпературном разложении и окислении компонентов пробы, содержащих хлор, азот, серу и/или углерод, с образованием, соответственно, HCl, NOx, SO2, CO2, которые потоком газа-носителя переносятся, соответственно, в кулонометрическую ячейку (при анализе общего хлора (TX)), хемилюминесцентный детектор CLD (при анализе общего азота (TN)), ультрафиолетовый флуоресцентный детектор UVFD (при анализе общей серы (TS)) и/или ИК-детектор NDIR (при анализе общего углерода (TC)). На основе полученного значения программное обеспечение прибора рассчитывает исходное содержание TX, TN, TS и/или TC в пробе. В анализаторе multi EA 5000 ввод пробы возможен в печь, установленную как в вертикальном положении (только для жидких и газообразных проб), так и в горизонтальном положении (все виды проб). Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи проб, узла преобразования и разделения компонентов пробы и электронных узлов, установленных в общем корпусе. Внешний вид анализатора показан на рис. 1.
Анализаторы оснащены автономным программным обеспечением (ПО) multiWin, которое управляет работой приборов, отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 5.3.3.0) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| multiWin | multiWin | 5. и выше | 4933CE5671A74816F6D CDFB6CD74C1A0 | MD5 |
К метрологически значимой части ПО относится файл multiWin.exe, который выполняет следующие функции:
- управление прибором;
- установка режимов работы прибора;
- построение калибровочных зависимостей;
- расчет содержания определяемого компонента;
- обработка и хранение результатов измерений;
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Определяемый элемент | Общий хлор (TX) | Общий азот (TN) | Общая сера (TS) | Общий углерод (ГС) | ||
| Тип детектора | Кулонометрическая ячейка «высокочувствительная (high sensitive, hs)» | Кулонометрическая ячейка «чувствительная (sensitive, s)» | Кулонометрическая ячейка «для высоких концентраций (high concentration, hc)» | CLD | UVFD | NDIR |
| Чув ствительность, у.е./мкг, не менее | 350 1) | 2) in 0, | 3) 0, | 120 000 4) | 60 000 5) | 430 6) |
| Относительное СКО выходного сигна- ла1)’2),3),4),5)’6),%, не более | 5 | 5 | 5 | 5 | ||
| Объем вводимой пробы: | ||||||
| -жидкие пробы, мкл | от 1 до 100 | |||||
| -твердые пробы, мг | от 1 до 100 | |||||
| -несжатые газы, мл | от 1 до 100 | |||||
| -сжатые газы, мл | от 1 до 20 | |||||
| -сжиженные газы, мкл | от 1 до 50 | |||||
| Потребляемая мощность, В-А, не более | 1000 | |||||
| Напряжение питания переменного тока частотой 50±1 Гц, В | 220±22 | |||||
| Габаритные размеры основного модуля, мм, не более: | |
| -длина | 530 |
| -ширина | 560 |
| -высота | 470 |
| Масса основного модуля, кг, не более | 25 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч, не менее | 5000 |
| Условия эксплуатации: | |
| - диапазон температур окружающего о/~' воздуха, С | от 19 до 29 |
| - диапазон относительной влажности окружающего воздуха (при 25 °С), % | от 20 до 80 |
| - диапазон атмосферного давления, кПа | от 84 до 106 |
1) 3 При дозировании 100 мкл стандартного раствора с концентрацией TX 5 мг/дм
2) 3
При дозировании 100 мкл стандартного раствора с концентрацией TX 354,5 мг/дм
3) При дозировании 100 мкл стандартного раствора с концентрацией TX 3,545 г/дм3
4) При дозировании 40 мкл стандартного раствора с концентрацией TN 5 мг/дм3
5) 3 При дозировании 40 мкл стандартного раствора с концентрацией TS 5 мг/дм
6) При дозировании 40 мкл стандартного вещества с концентрацией ТС 580,36 г/дм3
наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
- анализатор;
- руководство по эксплуатации;
- методика поверки МП-242-1608-2013.
осуществляется по документу МП-242-1608-2013 «Анализаторы элементные универсальные multi EA 5000 фирмы «Analytik Jena AG», Германия», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 30.06.2013 г.
Основные средства поверки:
- изооктан эталонный по ГОСТ 12433-83;
- стандартный образец состава хлорбензола ГСО 7142-95;
- пиридин, кв. «ЧДА» по ГОСТ 13647-78;
- стандартный образец массовой доли серы в декане (массовая доля серы 0,5%) ГСО 79972002.
приведены в следующих документах:
- Анализаторы элементные универсальные multi EA 5000 фирмы «Analytik Jena AG», Германия. Руководство по эксплуатации.
- ГОСТ Р EN ISO 20846-2006. Нефтепродукты. Определение содержания серы методом ультрафиолетовой флуоресценции.
- ГОСТ Р 52247-2004. Нефть. Методы определения хлорорганических соединений.
Нормативные и технические документы, устанавливающие требования к анализаторам элементным универсальным multi EA 5000
Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 270 |
| Поверителей | 19 |
| Актуальность данных | 09.12.2024 |
