| Номер в госреестре | 54158-13 |
| Наименование СИ | Ключи моментные динамометрические |
| Обозначение типа СИ | Stahlwille Manoskop 71, Manoskop 71aR, Manoskop 73Nm/15 |
| Изготовитель | "Eduard Wille GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 30.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные динамометрические Stahlwille MANOSKOP 71, MANOSKOP 71aR, MANOSKOP 73Nm/15 предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с установленной погрешностью.
Принцип работы ключей моментных динамометрических Stahlwille MANOSKOP 71, MANOSKOP 71aR, MANOSKOP 73Nm/15 основан на преобразовании упругим элементом усилия на рукоятке в пропорциональное линейное перемещение.
Ключи моментные динамометрические Stahlwille MANOSKOP 71, MANOSKOP 71aR, MANOSKOP 73Nm/15 состоят из корпуса, рукоятки, индикатора, отградуированного в единицах крутящего момента силы, головки с жестко прикрепленной трещоткой, или торцевым квадратом с шариковым фиксатором, или гнезда под сменные инструментальные насадки.
Выпускаемые модификации различаются диапазоном измерений крутящего момента силы.
Опломбирование ключей моментных динамометрических Stahlwille MANOSKOP 71, MANOSKOP 71aR, MANOSKOP 73Nm/15 не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.

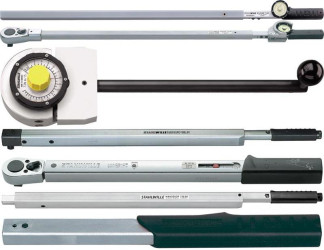

Общий вид ключей моментных динамометрических Stahlwille MANOSKOP 71, MANOSKOP
71aR, MANOSKOP 73Nm/15
| Модель | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Цена деления шкалы, Нм | Размер присоединительного гнезда, мм, (дюйм) | Масса, г, не более | Габаритные размеры, мм, не более: длина х ширина х высота |
| 71 | 160 - 800 | ±4 | 10 | 24,5х28 | 2360 | 1048х28х24 |
| 71aR | 160 - 800 | 10 | 3/4 | 4280 | 1152х70х30 | |
| 73Nm/15 | 2 - 15 | 0,5 | 1/2 | 775 | 298,5х72х50 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от -20°С до + 60°С.
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей моментных динамометрических Stahlwille MANOSKOP 71, MANOSKOP 71aR, MANOSKOP 73Nm/15.
| Наименование | Кол-во |
| Ключ моментный динамометрический Stahlwille (модификация по заказу) | 1 |
| Руководство по эксплуатации | 1 |
| Футляр | 1 |
осуществляется по документу МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Методика измерений приведена в документе: «Ключи моментные динамометрические Stahlwille MANOSKOP 71, MANOSKOP 71aR, MANOSKOP 73Nm/15. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ключам мо-ментным динамометрическим Stahlwille MANOSKOP 71, MANOSKOP 71aR, MANOSKOP 73Nm/15
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия».
2. Техническая документация «EDUARD WILLE GmbH & Co. KG», Германия.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
