| Номер в госреестре | 53738-13 |
| Наименование СИ | Приборы для измерений шероховатости поверхности |
| Обозначение типа СИ | MarSurf M 300, MarSurf M 300 C, MarSurf M 400 и MarSurf XR1 |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 06.06.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Приборы для измерений шероховатости поверхности MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf XR1 (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности) в цехах и лабораториях всех отраслей машиностроительного комплекса.
Приборы являются мобильными измерительными устройствами и состоят из базового блока, несущего измерительный преобразователь и привод, и микропроцессора.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на жидкокристаллический цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости R, P, W), встроенный принтер или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи, что делает приборы переносными и позволяет использовать их в цехах предприятий.

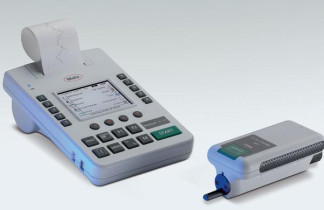

Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором щупов, которые различаются размером и формой удлинителя, что позволяет измерять шероховатость в отверстиях, в канавках, на поверхностях сложной формы. Приборы MarSurf M 300 (рис 1), MarSurf M 300 C (Рис.2) имеют опорный датчик, прибор MarSurf M 400 (Рисунок 3 а) безопорный.
Приборы MarSurf M 300, MarSurf M 400, MarSurf XR1 оснащены устройством Bluetooth, что позволяет работать в труднодоступных местах и на удалении от процессора.
Механизм подачи прибора MarSurf M 300 C (рис.2) имеет цилиндрическую форму, он интегрирован в призму, но может использоваться и без нее. В последнем случае датчик со специальным приспособлением позволяет также измерять шероховатость поверхностей отверстий.
Особенностью приборов является то, что базовый блок имеет постоянное измерительное усилие, позволяющее устанавливать его при измерении в перевернутом положении, а также при положении датчика под углом 90° к направлению его перемещения
- это позволяет измерять шероховатость поверхности деталей типа коленчатый вал.
Работа на приборе MarSurf XR1 с программным обеспечением MarSurf XR1 позволяет проводить измерения с помощью нескольких приборов одновременно (рисунок 4).
Приборы имеют в своем составе встроенное программное обеспечение, разработанное для конкретной измерительной задачи и осуществляет также функции управления процессом измерений
| Наимено вание ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MarWin | MarSurf М 300 | V 1.01х | защитный пароль.- | - |
| MarWin | MarSurf XR1 | V 1.01х | защитный пароль. |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Приборы имеют блокировку и/или защитный пароль.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
| Модели приборов | MarSurf M 300 C | MarSurf M 300, | MarSurf M 400 | MarSurf XR 1 | |
| Измеряемые параметры шероховатости | Ra, Rq, Rz (соотв. Ry (JIS), Rz (JIS), Rmax, Rp, Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, ^ RPc, Rmr (соотв. tp (JIS, ASME), RSm, R, Ar, Rx | Rp (ASME), Vo, Rt, R3z, | |||
| Принцип измерения | контактный | ||||
| Диапазоны измерений по параметру Rz, мкм | От 0 до 350 (90; 180; 350) | ±500; ±250; ±25 | |||
| Разрешение профиля, нм | 8, 16; 32 | 16; 8; 0,8 | |||
| Отсечка шага 1с, мм 1s, мкм | 0,25; 0,8; 2,5 2,5; 8 | ||||
| Длина трассы ощупывания L, мм | 1,75; 5,6; 17,5 | ||||
| Длина оценки lc, мм | 1,25; 4,0; 12,5 | ||||
| Число базовых длин в длине оценки | от 1 до 5 | ||||
| Радиус щупа, мкм | 2 | ||||
| Фильтры | Фазокорректированный (фильтр Гаусса) по ИСО 11562 (ГОСТ Р 8.652-2009); RC-фильтр по ИСО 3274 (ГОСТ 1930086) | ||||
| Измерительное усилие, мН | 0,7 | ||||
| Предел допускаемой основной относительной погрешности по параметру Ra, % | 3 | ||||
| Габаритные размеры, мм -длина, -ширина, -высота | Процессор | Базовый блок | Процессор | Базовый блок | |
| 190 140 75 | 130 70 50 | 190 140 75 | 163 72 74 | ||
| Аккумулятор | Li-ion |
| Питание от сети | 90 В - 264 В, вторично 9 В |
| Интерфейсы | USB, MarConnect (RS232) |
| Масса, кг, не более | 0,4 |
| Диапазон рабочих О/ч температур, С | От +5 до +40 |
| Относительная влажность воздуха, %, не более | отсутствие конденсата, от 30 до 85 |
Знак утверждения типа наносят на титульный лист Руководства по эксплуатации типографским способом.
1. Прибор заданной модификации
2. Стандартный щуп
3. Образец шероховатости, интегрированный в корпус прибора
4. Устройство регулировки по высоте (для MarSurf M 300 C)
5. Зарядное устройство/сетевой адаптер и встроенный аккумулятор
6. Переносной чемодан с плечевым ремнем и шлевкой
7. USB кабель
8. Руководство по эксплуатации
9. Методика поверки
осуществляется по документу МП 53738-13 «Приборы для измерений шероховатости поверхности MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf XR 1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г. и включенному в комплект поставки приборов.
Основные средства поверки: Меры для поверки приборов для измерений шероховатости поверхности PGN 1, PGN 3, PGN 10, PEN 1 (Госреестр № 52740-13)
Метод измерений приведен в разделе 4 «Измерение и оценка» Руководства по эксплуатации «Приборы для измерений шероховатости поверхности MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf XR 1. РЭ».
Нормативные и технические документы, устанавливающие требования к приборам для измерений шероховатости поверхности MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf XR 1
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне
0,025.1600 мкм»
Техническая документация фирмы Mahr GmbH, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
