| Номер в госреестре | 52655-13 |
| Наименование СИ | Фурье-спектрометры |
| Обозначение типа СИ | TANGO-R |
| Изготовитель | "Bruker Optik GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 30.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 52655-13 |
| Наименование СИ | Фурье-спектрометры |
| Обозначение типа СИ | TANGO-R |
| Изготовитель | "Bruker Optik GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 30.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Фурье-спектрометры TANGO-R (далее тексту Фурье-спектрометры) предназначены для измерения оптических спектров отражения в инфракрасном (ИК) диапазоне, для производственного анализа спектров отражения твердых тел и порошков.
Принцип действия Фурье-спектрометров основан на применении интерферометра, в котором при перемещении одного из интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен с трехгранными отражателями. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферо-грамма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с He-Ne лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
В спектрометре реализуется метод измерения диффузного отражения с помощью “интегрирующей сферы”, которая собирает максимум отраженного образцом излучения и направляет его на детектор.

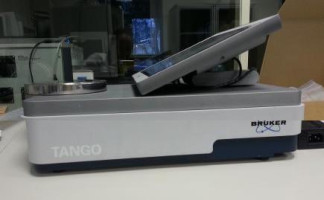

Общий вид Фурье-спектрометра представлен на рисунке 1.
\ /
* **
Рисунок 2 - задняя панель спектрометров TANGO-R,
*- место пломбирования, **- место маркировки
Работа спектрометра контролируется с помощью программного обеспечения (ПО) OPUS™ версия 7.0. В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ). Данные по ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа управления и обработки данных | OPUS™ | 7.0 | 9729AE7D (по файлу opus.exe) | CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Параметры | TANGO-R |
| Спектральный диапазон в стандартной комплектации, см-1 (мкм) | 11500 - 4000 (0,870 - 2,500) |
| Максимальное спектральное разрешение по парам воды атмосферы, см-1 | 4,0 |
| Пределы допускаемой основной абсолютной погрешности измерений по шкале волновых чисел на длине волны 7181,68 см-1, см-1, не более | ±0,1 |
| Пределы допускаемой основной абсолютной погрешности измерений по шкале волновых чисел в диапазоне 10300 ^5130 см-1, см-1,не более | ±1,0 |
| Напряжение питания переменного тока, В | 220 ± 22 |
| Параметры | TANGO-R |
| Потребляемая мощность: Оптика без системы обработки данных | 100-240 В, 50/60 Гц, 40 Вт 30 Вт |
| Габаритные размеры в базовой конфигурации (ш * д * в), мм, не более | 292x438x175 |
| Масса, кг, не более | 18,6 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт. ст. | 15-35 80 760 ± 60 |
| Условия транспортировки: температура окружающего воздуха, °С | От минус 20 до плюс 50 |
наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра в виде голографической наклейки.
Фурье-спектрометры TANGO-R комплектуются в соответствии с таблицей 3. Таблица 3_
| Наименование | Количество, шт. |
| Основной комплект поставки: | |
| Спектрометр TANGO-R | 1 |
| Кабель передачи данных (10Base-T кабель cross-over) | 1 |
| Спектроскопическое программное обеспечение OPUS™ | 1 |
| Руководство пользователя TANGO-R | 1 |
| Комплект запасных частей (лампа источник ближнего инфракрасного излучения, комплект инструментов, сменный осушающий картридж) | 1 |
| Методика поверки МП 85. Д4-12 «Фурье-спектрометры TANGO-R» | 1 |
| Набор стандартных образцов (золотой стандарт и ловушка) | 1 |
| Дополнительно в комплект поставки может входить: | |
| PC совместимый компьютер (включая операционную систему Windows™) | |
| Другие пакеты программ OPUS™ (напр., IDENT, QUANT, LAB) и сопутствующие руководства | |
| Приспособление для проведения измерений жидкостей на интегрирующей сфере методом диффузионного отражения | |
| Вращающийся держатель для негомогенных образцов, в комплект включен 1 стакан диаметром 51 мм | |
| Опция для микроизмерений (таблетки и единичные зерна). В комплектацию входит держатель для образцов | |
| Приспособление для измерения спектров отражения образцов малых размеров | |
| Кольца (10 шт) для анализа отдельных зерен. | |
| Вращающийся держатель (с центровкой, диаметр 51 мм) | |
| Вставка для вращающегося держателя (с центровкой, под ампулы 22 мм) | |
| Вращающийся держатель для негомогенных образцов, в комплект включен 1 стакан диаметром 97 мм | |
| Адаптер для чашек Петри | |
| Посуда для измерений |
осуществляется по документу: «Фурье-спектрометры TANGO-R. Методика поверки МП 85.Д4-12 », утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 02 октября 2012 г.
Сведения о методиках измерений приведены в руководстве по эксплуатации «Фурье-спектрометры TANGO-R», п.6 «Измерение».
Нормативные и технические документы, устанавливающие требования к Фурье-спектрометрам TANGO-R
1. Техническая документация фирмы «Bruker Optik GmbH», Германия.
2. ГОСТ 8.557-2007. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до
20,0 мкм.
1 Осуществление работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
2 Осуществление мероприятий государственного контроля (надзора).
