| Номер в госреестре | 52291-12 |
| Наименование СИ | Нивелиры оптические |
| Обозначение типа СИ | RGK C-32 |
| Изготовитель | Компания "RGK Surveying Instruments & Mapping Technological Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нивелиры оптические RGK С-32 (далее - нивелиры) предназначены для измерений превышений путем визирования горизонтальным лучом.
Конструктивно нивелир выполнен в виде единого оптико-механического блока, в состав которого входят зрительная труба, компенсатор с магнитным демпфером, вертикальная осевая система с горизонтальным лимбом для измерений горизонтальных углов.
Зрительная труба имеет прямое изображение, а закрытый горизонтальный лимб позволяет производить трассировку направлений.
Компенсатор имеет V-образную конструкцию подвесного типа и предназначен для автоматического поддержания оси прибора в горизонтальном состоянии. Специально предусмотренное зеркало помогает контролировать состояние круглого уровня.
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью компенсатора, представляющего собой маятниковую систему. Измерение превышений проводится путем суммирования разностей отсчетов по нивелирным рейкам, установленным на каждых двух последовательных точках, находящихся на одной линии и образующей нивелирный ход.

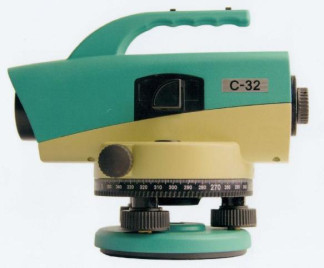

Внешний вид нивелира приведен на рисунках 1 - 4.
Внешний вид транспортировочного кейса и схема размещения нивелира в транспортировочном кейсе приведены на рисунке 5.
Схема пломбировки от несанкционированного доступа приведена на рисунке 6.
| С-32 | 1 I — 4» | ||||
| m | |||||
1
Н
Рисунок 4 - Внешний вид нивелира
* - места пломбирования от несанкционированного доступа
Рисунок 6 - Схема пломбировки от несанкционированного доступа
Метрологические и технические характеристики нивелиров приведены в таблице 1.
Таблица 1
| Наименование метрологических и технических характеристик | Значение характеристик для модели |
| RGK С-32 | |
| Предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, мм | 1,0 |
| Увеличение зрительной трубы, крат, не менее | 32 |
| Диаметр объектива, мм, не менее | 36 |
| Угол поля зрения зрительной трубы, не менее | 1о20' |
| Наименьшее расстояние визирования зрительной трубы, м | 0,65 |
| Коэффициент нитяного дальномера | 100 ± 1 |
| Диапазон работы компенсатора, не менее | ± 15' |
| Цена деления лимба для измерений горизонтального угла | 1° |
| Пылевлагозащита | IPx6 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 210 х 170 х 130 |
| Масса, кг, не более | 1,8 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от минус 20 до 50 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус нивелира методом наклейки.
В комплект поставки входят:
- нивелир RGK С-32 - 1 шт.;
- нитяной отвес - 1 шт.;
- юстировочный набор - 1 к-т;
- руководство по эксплуатации - 1 шт.;
- футляр - 1 шт;
- специальный облегченный штатив для установки нивелира - по заказу;
- телескопическая рейка с уровнем высотой 3, 4, 5 или 6 м и другие необходимые для работы с нивелиром принадлежности - по заказу.
осуществляется по документу Р 50.2.023-2002 «ГСИ. Нивелиры. Методика поверки». Основные средства поверки:
- компаратор эталонный для поверки нивелиров ЭКПН (Рег. № 35130-07), диапазон измерений углов от 0 до 10', пределы допускаемого среднего квадратического отклонения при измерениях угла i от 0,15 до 0,5", при измерениях углового расстояния между нитями дальномера от 0,15 до 0,5".
Нивелиры оптические RGK С-32. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к нивелирам оптическим RGK С-32
Техническая документация фирмы-изготовителя.
ГОСТ 10528-90. «Нивелиры. Общие технические условия».
Осуществление геодезической и картографической деятельности.
| Зарегистрировано поверок | 1634 |
| Поверителей | 62 |
