| Номер в госреестре | 51979-12 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | STB |
| Изготовитель | "Kassbohrer Fahrzeugwerke GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.12.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Полуприцепы-цистерны STB Назначение средства измерений
Полуприцепы-цистерны STB предназначены для транспортировки светлых нефтепродуктов. Полуприцепы-цистерны STB являются транспортными мерами полной вместимости.
Принцип работы полуприцепов-цистерн STB основан на заполнении её нефтепродуктом до указателя уровня. Слив нефтепродукта производится самотеком или через насос.
Полуприцепы-цистерны STB состоят из следующих основных составных частей: шасси, цистерны, с указателем уровня налива и дыхательным клапаном, донным клапаном, волнорезом, устройством для слива топлива самотеком.
Исполнения автоцистерн могут отличаться количеством отсеков.
Полуприцепы-цистерны STB изготавливаются в следующих исполнениях:
STB-32/X и STB-38/X,
где X-количество отсеков.
| г | ТГ щ __ | |
| Е | ч' 1 11 ' IEB | Ш |

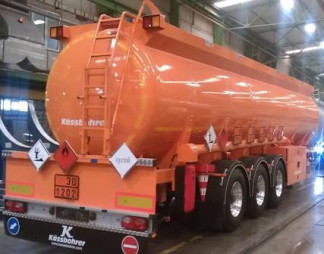

Полуприцеп-цистерна STB-32/5
Таблица 1- Метрологические и технические характеристики.
| Наименование характеристики | Значение характеристики | |
| STB-32/X | STB-38/X | |
| Пределы допускаемой относительной погрешности, % | ±0,4 | |
| Номинальный объем, м3 | 32 | 38 |
| Масса, не более, кг | 5400 | 5600 |
| Длина, не более, мм | 12460 | 10800 |
| Высота, не более, мм | 3425 | 3680 |
| Ширина, не более, мм | 2550 | 2550 |
| Г рузоподъёмность, не более, кг | 26420 | 29300 |
| Допустимая нагрузка на ось, кг | 24000 | |
| Условия эксплуатации: - температура, °С от минус 20 до 50 - относительная влажность окружающего воздуха, не более, % 98 - давление, кПа от 84,0 до 107,0 | ||
знак утверждения типа наносится на маркировочную табличку цистерны фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2 - Комплектность средства измерений.
| Обозначение | Наименование изделия | Кол-во, шт. | Примечание |
| STB-32/X (STB-38/X) | Полуприцеп-цистерна | 1 | Исполнение по заказу |
| Огнетушитель | 2 | ||
| Противооткатный упор | 2 | ||
| Рукав сливной | 1-2 | В пенале | |
| Рукав рекуперационный | 1 | В пенале | |
| Рукоятка привода опорного устройства | 1 | ||
| Ключ для ящика технологического оборудования | 2 | ||
| Т ехническая документация на составные части | 1 компл. |
отсутствует
осуществляется по документу ГОСТ Р 8.569-98 «Автоцистерны для жидких нефтепродуктов. Методика поверки».
При поверке применяются следующие средства измерений:
- мерники эталонные 2-го разряда вместимостью 200; 500; 1000 и 2000 дм3 с погрешностью ±0,1,
- шкальный мерник 1-го класса вместимостью 100 или 200 дм3 с ценой деления 0,5 дм3;
- термометр ТЛ-4 цена деления 0,1 °;
- секундомер СОС пр-2б-2 3-го класса ценой деления 0,2 с.
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам STB
ГОСТ 8.510-2002 «Государственная поверочная схема для средств измерений объема и массы жидкости».
осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 578 |
| Поверителей | 44 |
| Актуальность данных | 25.07.2025 |
