| Номер в госреестре | 50325-12 |
| Наименование СИ | Нивелиры оптико-механические с компенсатором |
| Обозначение типа СИ | Nikon AC-2S, Nikon AX-2S, Nikon AP-8 |
| Изготовитель | "Nikon-Trimble Co., Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 29.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Руководство по эксплуатации | скачать |
Нивелиры оптико-механические с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8 предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Нивелиры оптико-механические с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8 - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптикомеханического компенсатора с магнитным демпфером.
Основными частями нивелиров Nikon AC-2S, Nikon AX-2S, Nikon AP-8 являются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Наводящие винты с бесконечным ходом обеспечивают плавное и точное наведение на нивелирную рейку в горизонтальной плоскости. Нивелиры Nikon AC-2S, Nikon AX-2S, Nikon AP-8 имеют горизонтальный лимб для угловых измерений. Взятие отсчета по рейке выполняется визуально. Для работы на крутых склонах или в стесненных условиях может использоваться дополнительная диагональная насадка вместо съемного окуляра. Модификации Nikon AC-2S, Nikon AX-2S, Nikon AP-8 различаются значением увеличения зрительной трубы.
Пломбирование крепёжных винтов корпуса нивелиров оптико-механических с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8 не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
)

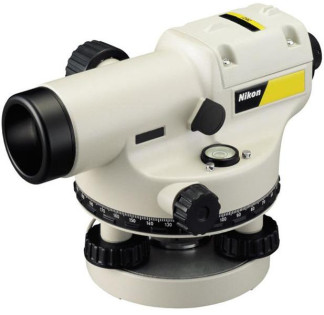

Общий вид нивелиров оптико-механических с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8
| Наименование характеристики | Значение | ||
| Nikon AP-8 | Nikon AC-2S | Nikon AX-2S | |
| Допустимая СКП измерения превышения на 1 км двойного хода, мм: | ±1,5 | ±2,0 | ±2,5 |
| Диапазон измерений горизонтальных углов, ..,°: | 360 | ||
| Цена деления горизонтального лимба, ...°: | 1 | ||
| Увеличение зрительной трубы, крат, не менее: | 28 | 24 | 20 |
| Диаметр входного зрачка зрительной трубы, мм, не менее: | 30 | ||
| Наименьшее расстояние визирования, м, не более: | 0,75 | ||
| Угловое поле зрения зрительной трубы, .° .', не менее: | 1 30 | ||
| Цена деления круглого установочного уровня, .'/ 2мм: | 10 | ||
| Диапазон работы компенсатора, .', не менее: | ± 16 | ||
| Допустимая СКП установки линии визирования, ...": | ±0,5 | ||
| Систематическая погрешность компенсатора, ...", не более: | ±0,3 | ||
| Коэффициент нитяного дальномера | 100 ± 1% | ||
| Значение постоянного слагаемого нитяного дальномера, м: | 0 | ||
| Диапазон рабочих температур, °С: | от - 20 до + 50 | ||
| Габаритные размеры, ДхВхШ, мм, не более: | 190х128х123 | ||
| Масса, кг, не более: | 1,25 | ||
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров оптико-механических с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8.
| Наименование | Количество, ед. |
| Нивелир оптико-механический с компенсатором | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Нитяной отвес | 1 |
| Чехол для защиты от осадков | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки | 1 |
осуществляется по МП АПМ 22-11 «Нивелиры оптико-механические с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- Нивелир типа Н-05 ГОСТ 10528-90;
- Теодолит типа Т2 ГОСТ 10529-96;
- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;
- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- Рулетка измерительная 5м 3кл ГОСТ 7502-98;
- Нивелирная рейка РН-3 ГОСТ 10528-90;
- Секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;
- Высотный стенд ГОСТ 10528-90.
Методика измерений приведена в документе: «Нивелиры оптико-механические с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам оптико-механическим Nikon AC-2S, Nikon AX-2S, Nikon AP-8
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. Техническая документация «Nikon-Trimble Co., Ltd.», Япония.
- осуществление геодезической и картографической деятельности
«Nikon-Trimble Co., Ltd.», Япония,
| Зарегистрировано поверок | 1185 |
| Поверителей | 52 |
| Актуальность данных | 17.11.2025 |
