| Номер в госреестре | 50110-12 |
| Наименование СИ | Нутромеры микрометрические |
| Обозначение типа СИ | Micromar 44 F, Micromar 44 Cms, Micromar 44 CB |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 10.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры микрометрические Micromar 44 F, Micromar 44 Cms, Micromar 44 CB (далее по тексту - нутромеры) предназначены для измерений внутренних размеров деталей в лабораториях и цехах машиностроения, приборостроения и других отраслей промышленности.

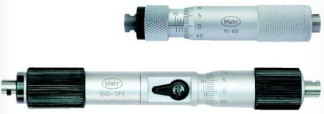

Нутромеры состоят из съемного измерительного наконечника и микрометрической головки с неподвижным измерительным наконечником. Для получения требуемых диапазонов измерений нутромер может комплектоваться удлинителями, которые представляют собой стальные стержни с резьбовыми муфтами на концах для соединения с нутромером.
Принцип действия двухточечных нутромеров основан на применении винтовых микрометрических пар, которые преобразовывают вращательное движение микрометрического винта в поступательное движение измерительного наконечника.
Нутромеры Micromar 44 F, Micromar 44 CB поставляются отдельными приборами, нутромеры Micromar 44 Cms поставляются в наборе с удлинителями 44 Су.
Диапазоны измерений, цена деления шкалы микрометрической пары, пределы допускаемой абсолютной погрешности нутромеров Micromar 44 F, Micromar 44 Cms, Micromar 44 CB при температуре (20 ± 4) °С и относительной влажности воздуха до 80 % приведены ниже в соответствующих таблицах:
Micromar 44 F
| Диапазон измерений, мм | Цена деления шкалы, мм | Пределы допускаемой абсолютной погрешности, мкм | Шаг резьбы микровинта, мм |
| от 30 до 40 вкл. | 0,01 | ±4 | 0,5 |
| от 40 до 50 вкл. | 0,01 | ±4 | 0,5 |
| от 50 до 70 вкл. | 0,01 | ±5 | 0,5 |
| от 70 до 100 вкл. | 0,01 | ±5 | 0,5 |
| от 100 до 125 вкл. | 0,01 | ±6 | 0,5 |
| от 125 до 150 вкл. | 0,01 | ±6 | 0,5 |
| от 150 до 175 вкл. | 0,01 | ±7 | 0,5 |
| от 175 до 200 вкл. | 0,01 | ±7 | 0,5 |
Micromar 44 Cms
| Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности, мкм | Цена деления, мм | Шаг резьбы микровинта, мм | Удлинители 44 Cv, длина в мм |
| от 100 до 150 вкл. | ± (4 + 10-10-6-/), где / - измеряемый размер, мм | 0,01 | 0,5 | 25 |
| от 100 до 300 вкл. | 0,01 | 0,5 | 25/50/100 | |
| от 100 до 500 вкл. | 0,01 | 0,5 | 25/50/100/200 | |
| от 100 до 900 вкл. | 0,01 | 0,5 | 25/50/100/ 200/400 |
Micromar 44 CB
| Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности, мкм | Цена деления, мм | Шаг резьбы микровинта, мм |
| от 150 до 175 вкл. | Базовая часть ±6 Базовая часть в сочетании с любым из удлинителей ± (4 + 10-10-6- /), где / - измеряемый размер, мм | 0,01 | 0,5 |
| от 175 до 200 вкл. | 0,01 | 0,5 | |
| от 250 до 275 вкл. | 0,01 | 0,5 | |
| от 275 до 300 вкл. | 0,01 | 0,5 |
Масса нутромеров, кг, не более 3
Диапазон рабочих температур от 10 до 35 °С, относительная влажность воздуха не более 80 %.
Знак утверждения типа наносится на наружную поверхность крышки футляра методом наклейки и на паспорт типографским способом.
| Наименование | Количество |
| нутромер в соответствии с заказом | 1 шт. |
| футляр | 1 шт. |
| набор удлинителей (для Micromar 44 Cms) | 1 компл. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 50110-12 «Нутромеры микрометрические Micromar 44 F, Micromar 44 Cms, Micromar 44 CB. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки нутромеров.
Основные средства поверки:
- прибор универсальный для измерений длины с пределом допускаемой погрешности
0,45 мкм на всем диапазоне измерений;
- меры длины концевые плоскопараллельные 4-го разряда по МИ 1604-87.
Сведения о методах измерений изложены в разделах 4, 5 и 6 документа «Нутромеры микрометрические Micromar 44 F, Micromar 44 Cms, Micromar 44 CB. Паспорт».
Нормативные и технические документы, устанавливающие требования к нутромерам микрометрическим Micromar 44 F, Micromar 44 Cms, Micromar 44 CB
МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6.. .50 м и длин волн в диапазоне 0,2.. .50 мкм».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
