| Номер в госреестре | 45283-15 |
| Наименование СИ | Теодолиты |
| Обозначение типа СИ | 3Т2КП, 3Т2КА, 3Т5КП |
| Изготовитель | АО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург |
| Год регистрации | 2015 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

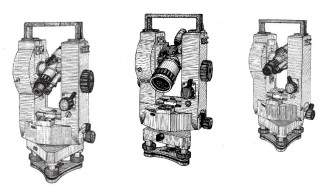

Теодолиты 3Т2КП, 3Т2КА, 3Т5КП (далее по тексту - теодолиты) предназначены для измерения горизонтальных и вертикальных углов (зенитных расстояний), магнитных азимутов и наклонных расстояний по нитяному дальномеру (3Т2КП, 3Т5КП), а также при использовании светодальномеров, установленных на приборе вместо ручки.
Теодолиты 3Т2КП, 3Т2КА сконструированы по модульному принципу. Отсчетная система вертикального круга смонтирована на одной плате в виде отсчетного модуля, что обеспечивает удобство сборки, юстировки и ремонта теодолита. Отсчетные устройства позволяют брать отсчет с противоположных сторон угломерных кругов, что исключает влияние эксцентриситета на результат измерения. Теодолит 3Т2КА имеет автоколлимационную зрительную трубу.
Теодолит 3Т5КП относится к оптическим шкаловым теодолитам технической точности с самоустанавливающимся компенсатором вертикального круга. Благодаря секторной оцифровке вертикального круга и устройству автоматического изменения знаков отсчеты по величине и знаку соответствуют измеренному вертикальному углу без дополнительных вычислений независимо от того, при каком положении теодолита (круг слева или справа) проводилось измерение.
Теодолит снабжен устройством для точной установки отсчета по горизонтальному
кругу.
Круг-искатель направлений позволяет быстро установить теодолиты по заданному направлению.
Схема пломбирования теодолита ЗТ2КП (ЗТ2КА, ЗТ5КП) от несанкционированного доступа:
Место для нанесения знака об утверждении типа
Для предотвращения несанкционированного доступа к внутренним частям теодолита 3Т2КП (3Т2КА, 3Т5КП) при выпуске из производства пломбируют винты «А» и «Б» боковых крышек, а также футляры с уложенными частями комплекта.
Знак поверки наносится на свидетельство о поверке.
Таблица 1
| Наименование параметра | Значение параметра |
| Допустимая средняя квадратическая погрешность измерения одним приемом теодолита 3Т5КП: - горизонтального угла, не более | 5" |
| - вертикального угла или зенитного расстояния, не более | 5" * |
| Допустимая средняя квадратическая погрешность измерения одним приемом теодолитов 3Т2КП, 3Т2КА: - горизонтального угла, не более | 2" |
| - зенитного расстояния | 2,4" |
| Диапазон измерения углов: - горизонтальных | от 0 до 360° |
| - вертикальных | от минус 55 до |
| - | плюс 60° |
| - зенитных расстояний | от 145 до 30° |
| Наименование параметра | Значение |
| параметра | |
| Зрительная труба: | |
| - изображение | прямое |
| - увеличение | (30 ±1,5)х |
| - угловое поле зрения | 1° 35' ± 10' |
| - наименьшее расстояние визирования, м, не более: | |
| - без линзовой насадки | 1,5 |
| - с линзовой насадкой | 0,9 |
| - коэффициент нитяного дальномера | 100 + 0,5 |
| - наружный диаметр оправы объектива, мм | 48 |
| Отсчетное устройство 3Т5КП: | |
| - цена деления лимбов | 1° |
| - цена деления шкалы микроскопа | 5' |
| - цена деления круга-искателя | 10° |
| - диапазон работы компенсатора при вертикальном круге | ± 4' |
| систематическая погрешность компенсации на 1' наклона | 1,5" |
| Отсчетное устройство 3Т2КП, 3Т2КА: | |
| - цена деления лимбов | 20' |
| - цена деления шкалы микроскопа | 1" |
| - цена деления круга-искателя | 10° |
| - диапазон работы компенсатора при вертикальном круге | ± 3' |
| - систематическая погрешность компенсации на 1' наклона | 0,8" |
| Цена деления уровня: | |
| - цилиндрического (3Т5КП) | 30" |
| - цилиндрического (3Т2КП, 3Т2КА) | 15" |
| - круглого | 5' |
| Оптический центрир: | |
| - изображение | прямое |
| - увеличение | 2,5х |
| - угловое поле | 4°30' |
| - пределы визирования, м | от 0,6 до го |
| Масса, кг, не более: | |
| - теодолита 3Т2КП, 3Т2КА | 4,0 |
| - теодолита 3Т5КП | 3,7 |
| - подставки | 0,7 |
| Габаритные размеры, мм, не более: | |
| - теодолита с подставкой (при среднем положении подъемных вин- | 345x183x123 |
| тов) | |
| - футляра | 470x240x210 |
| Рабочий диапазон температуры окружающего воздуха, °С | от минус 40 |
| до плюс 50 | |
| Срок службы, лет, не менее | 6 |
| Примечание: * - после введения поправки на влияние | эксцентриситета |
| вертикального круга. |
Таблица 2
| Наименование составных частей | Количество, шт | ||
| 3Т2КП | 3Т2КА | 3Т5КП | |
| Теодолит 3Т2КП-сб1 | 1 | ||
| 3Т2КА-сб1 | 1 | ||
| 3Т5КП-сб1 | 1 | ||
| Подставка Т2-сб 16-02 | 1 | 1 | |
| Ф42.14.605-01 | 1 | ||
| Футляр 3Т2КП-сб 10-40 | 1 | 1 | 1 |
| Комплект инструмента и принад- | |||
| лежностей: | |||
| - Отвертка большая | 1 | 1 | 1 |
| - Отвертка малая | 1 | 1 | 1 |
| - Шпилька большая | 1 | 1 | 1 |
| - Шпилька малая | 1 | 1 | 1 |
| - Ключ юстировочный | 1 | 1 | 1 |
| Паспорт 3Т2КП-сб0 ПС | 1 | ||
| 3Т2КА-сб0 ПС | 1 | ||
| 3Т5КП-сб0 ПС | 1 | ||
| Чехол для теодолита | 1* | 1 | 1* |
| Насадка линзовая на объектив | 1* | 1 | 1* |
| Бленда | 1* | 1 | 1* |
| Вешка | 1* | 1* | 1* |
| Насадки окулярные: | |||
| - на зрительную трубу | |||
| (с нейтральным светофильтром) | 1* | 1 | 1* |
| - на микроскоп | 1* | 1 | 1* |
| Ориентир-буссоль | 1* | 1* | |
| Фонарь электроосвещения | 1* | 1 | - |
| Шнур с вилками | 1* | 1 | - |
| Аккумулятор в футляре | 1* | 1 | - |
| Чехол для аккумулятора | 1* | 1 | - |
| Зеркало | - | 1 | - |
| Лампа МН 2,5-04 | 3* | 3 | - |
| * По заказу потребителя | |||
осуществляется в соответствии с разделами 11 «Методы и средства поверки» в составе паспортов 3Т2КП-сб0 ПС, 3Т2КА-сб0 ПС и 3Т5КП-сб0 ПС, утвержденными ФБУ «УРАЛТЕСТ» в декабре 2015 г.
Основные средства поверки:
- коллиматор универсальный УК1, ТУ 4484-078-07539541-2004.
Методика измерений Теодолитом 3Т2КП приведена в паспорте на теодолит 3Т2КП-сб0 ПС. Методика измерений Теодолитом 3Т2КА приведена в паспорте на теодолит 3Т2КА-сб0 ПС. Методика измерений Теодолитом 3Т5КП приведена в паспорте на теодолит 3Т5КП-сб0 ПС.
Нормативные и технические документы, устанавливающие требования к теодолитам 3Т2КП, 3Т2КА, 3Т5КП
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ 10529-96 «Теодолиты. Общие технические условия»;
3. ТУ 3-3.2076-88 «Теодолиты 3Т2КП, 3Т2КА, 3Т5КП. Технические условия».
