| Номер в госреестре | 41848-15 |
| Наименование СИ | Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов |
| Обозначение типа СИ | АВТУ-1 |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие «Стандарт» (ООО НПП «Стандарт»), г. Липецк |
| Год регистрации | 2015 |
| Срок свидетельства | 19.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки воздушно-тепловые для измерений массовой доли влаги (влажности) зерна и зернопродуктов АВТУ-1 (далее установки) предназначены для измерений массовой доли влаги (влажности) в зерне, зернопродуктах и семенах масличных культур по стандартизованным методикам на конкретное вещество (продукт).
Принцип действия установок основан на термогравиметрическом (воздушно-тепловом) методе измерений массовой доли влаги, а именно на измерении массы образца анализируемого вещества до и после его высушивания с последующим расчетом значений массовой доли влаги.
Установка представляет собой совокупность средств измерений и вспомогательных устройств, функционально объединенных для выполнения измерений.

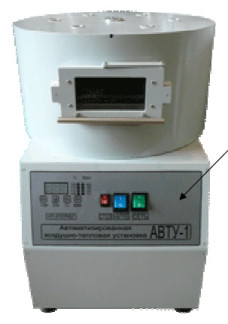

В состав установки входят: сушильная камера с терморегулятором и приводом вращения, представляющая собой конструкцию цилиндрической формы с вращающимся столом для размещения бюкс с пробами измеряемого материала, микропроцессорным терморегулятором для установления режимов поддержания температуры и блоком вентилирования для обеспечения равномерности сушки, весы лабораторные, бюксы, комплект вспомогательных устройств и принадлежностей.
Установка снабжена микропроцессорной системой управления температурными режимами и обеспечивает автоматическое установление и поддержание задаваемых температур и времени выполнения измерений, а также наличия звуковой сигнализации по окончании процесса измерения.
Установки имеют встроенное программное обеспечение, которое выполнено на базе контроллера Atmega 8 фирмы Atmel. Основные функции ПО: регистрация и контроль температуры. Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AVTU-1- |
| Номер версии (идентификационный номер) ПО | не ниже 1.01 |
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается включением блокировки изменения внутренних параметров на предприятии-изготовителе. ПО не может быть модифицировано или загружено через какой-либо интерфейс.
Лист № 2 Всего листов 4
Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «высокий» по Рекомендациям по метрологии Р 50.2.077-2014.
| Наименование характеристики | Значение характеристики |
| 1 Диапазон измерения влажности (массовой доли влаги), % | от 5 до 45 |
| 2 Пределы допускаемой абсолютной погрешности, % | ± 0,5 |
| 3 Предел допускаемого среднего квадратического отклонения случайной составляющей абсолютной погрешности, % | 0,08 |
| 4 Диапазон рабочих температур, оС | от 105 до 150 |
| 5 Фиксированные значения температур, °С | 105, 120, 130, 150 |
| 6 Погрешность установления и поддержания температуры, °С, не более | 2,0 |
| 7 Время восстановления температуры после загрузки бюкс с измеряемым продуктом, мин, не более | 10 |
| 8 Скорость вращения стола, об/мин, не менее | 2 |
| 9 Потребляемая мощность, В • А, не более | 1200 |
| 10 Габаритные размеры, мм, не более | 410x370x480 |
| 11 Масса, кг, не более | 10 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более | 20 ± 5 90 |
| Наименование | Количество |
| Сушильная камера с терморегулятором и приводом вращения | 1 |
| СИ и вспомогательное оборудование | |
| Весы* | 1 |
| Набор сит *(0,8 и 1,0) | 1 |
| Размалывающее устройство* | 1 |
| Устройство для охлаждения бюкс* | 1 |
| Бюксы малые | 20 |
| Бюксы сетчатые | 10 |
| Заглушка | 8 |
| Вкладыш фигурный | 5 |
| Щипцы тигельные* | 1 |
| Трубка выхлопная* | 3 |
| Руководство по эксплуатации | 1 |
| * поставляются по требованию потребителя по отдельным договорам. | |
осуществляется в соответствии с ГОСТ Р 8.581-2001 «ГСИ. Установки для измерения влажности зерна и зернопродуктов воздушно-тепловые. Методика поверки».
Эталоны, используемые при поверке:
Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах по ГОСТ Р 8.681;
Стандартные образцы массовой доли влаги зерна 1-го разряда (ГСО 8989-2008), интервал допускаемых аттестованных значений от 7,0 % до 18,0 %, абсолютная погрешность аттестованного значения ± 0,1 %;
Стандартные образцы массовой доли влаги зерна 2-го разряда (ГСО 8990-2008), интервал допускаемых аттестованных значений от 7,0 % до 25,0 %, абсолютная погрешность аттестованного значения: ± 0,2 % в интервале от 7,0 % до 18,0 % вкл.; ± 0,3 % в интервале от 18,0 % до 25,0 % вкл.;
Стандартные образцы массовой доли влаги в продуктах переработки зерна (ГСО 9564-2010), интервал допускаемых аттестованных значений от 7,0 % до 16,0 %, абсолютная погрешность аттестованного значения ± 0,2 %;
Методики измерений изложены в следующих документах: ГОСТ 13586.5, ГОСТ 9404, ГОСТ 26312.7, ГОСТ 10856.
Нормативные и технические документы, устанавливающие требования к установкам измерительным воздушно-тепловым для измерений влажности зерна и зернопродуктов АВТУ-1
1 ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
2 421559.002-00495882-2009 ТУ «Установка воздушно-тепловая для измерения влажности зерна и зернопродуктов АВТУ-1. Технические условия».
Для выполнения работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 1044 |
| Поверителей | 34 |
| Актуальность данных | 14.06.2025 |
