| Номер в госреестре | 37535-14 |
| Наименование СИ | Комплекты мер толщины покрытий |
| Обозначение типа СИ | ELCOMETER 990 |
| Изготовитель | "Elcometer Limited", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 01.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер толщины покрытий ELCOMETER 990 (далее по тексту - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных толщин и применяются для проведения поверки, калибровки и настройки толщиномеров покрытий.
Комплект мер представляет собой полипропиленовые пленки различной толщины, накладываемые на магнитные или немагнитные основания
Принцип действия основан на воспроизведении заданных толщин.
Комплект мер содержит 14 мер толщины покрытий, а также основание в виде стальной подложки. Комплект поставляется в чехле для упаковки и хранения мер.

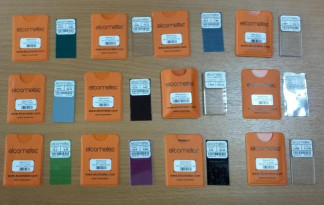

Фотографии общего вида комплектов мер представлены на рисунке 1.
Метрологические и технические характеристики толщиномеров представлены в таблице 1.
| Наименование характеристики | Значение |
| Номинальные значения толщины, мкм | 12,5; 25; 50; 75; 125; 175; 250; 500; 1000; 1500; 2000; 3000; 4000; 8000 |
| Отклонение от номинального значения толщины, % | ±10 |
| Предел допускаемого относительного среднеквадратического отклонения неисключенной случайной составляющей погрешности измерения толщины, % | 1 |
| Пределы систематической составляющей относительной погрешности измерения толщины, % | ± 2,5 |
| Масса комплекта, не более, кг | 0,130 |
| Габаритные размеры (длина х ширина), мм, не более: - мера - чехол индивидуальный для меры | 26 х 51 47 х 67 |
| Средний срок службы, лет | 2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 20 ± 5 От 45 до 80 От 84 до 101,7 |
Наносится на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входит следующее оборудование.
Таблица 2.
| Наименование | Количество |
| Мера толщины | 14 шт.* |
| Чехол индивидуальный для упаковки и хранения меры | 14 шт.* |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 126.Д4-13 | 1 экз. |
* В соответствии с требованиями заказа.
осуществляется в соответствии с документом МП 126.Д4-13 «ГСИ. Комплекты мер толщины покрытий ELCOMETER 990. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2013 г.
Основные средства поверки:
1. Длинномеры вертикальные АВВЕ 250, где погрешность измерений ± (0,2 + L/1000) мкм, где L - измеряемая длина в м.
Сведения о методах измерений приведены в руководстве по эксплуатации «Комплекты мер толщины покрытий ELCOMETER 990», раздел 2.
Нормативные и технические документы, устанавливающие требования к комплектам мер толщины покрытий ELCOMETER 990
Техническая документация фирмы-изготовителя «Elcometer Limited», Великобритания.
Используется при выполнении работ по обеспечению единства измерений.
| Зарегистрировано поверок | 1080 |
| Поверителей | 36 |
| Актуальность данных | 09.12.2024 |
