| Номер в госреестре | 37465-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГ-110 |
| Изготовитель | ОАО "Энергомеханический завод", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 16.01.2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТГ-110 Назначение средства измерений
Трансформаторы тока ТГ-110 (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления выключателем при использовании в качестве модуля устройства комплектного распределительного элегазового КРУЭ-110 на номинальное напряжение 110 кВ частоты 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы является составной частью (модулем) устройства комплектного распределительного элегазового КРУЭ-110. По конструкции трансформаторы относятся к шинным трансформаторам. Корпус трансформатора с установленными в нем вторичными обмотками это часть заземленной оболочки распределительного устройства КРУЭ-110. Первичной обмоткой трансформатора служит шина (стержень) первичной цепи распределительного устройства.
Трансформаторы имеют ряд типоисполнений, отличающихся номинальным первичным и вторичным токами, классом точности вторичных обмоток, мощностью нагрузки и т.д.

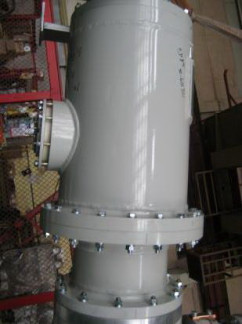

Общий вид трансформаторов тока ТГ-110 представлен на рисунке 1.
Таблица 1- Метрологические и технические характеристики трансформаторов тока ТГ-110
| Характеристика | Значение |
| Номинальное напряжение трансформатора ином, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальная частота, Гц | 50 |
| Номинальное значение силы первичного тока, А | 200; 300; 400; 500; 600; 750; 1000; 1200;1500; 2000; 200-4001); 300-6001); 600-1200-20001); 750-1000-15001); 1000-15001); 1000-20001) |
| Номинальное значение силы вторичного тока, А | 1 или 5 |
| Количество вторичных обмоток для измерений и учета | 1; 2 |
| Количество вторичных обмоток для защиты | 2; 3; 4; 5 |
| Класс точности вторичной обмотки для измерений и учета | 0,2S; 0,5S; 0,2; 0,5 |
| Класс точности вторичной обмотки для защиты | 5Р;10Р |
| Номинальная вторичная нагрузка вторичной обмотки для измерений и учета, с коэффициентом мощности cos ф2 = 0,8, В-А | от 5 до 30 |
| Номинальная вторичная нагрузка вторичной обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, ВА, | от 15 до 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | от 5 до 20 |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее | от 15 до 30 |
| Ток электродинамической стойкости, кА | 102 |
| Ток термической стойкости, кА | 40 |
| Время протекания тока, с | 3 |
| Средняя наработка на отказ, ч, не менее | 400000 |
| Время протекания тока, с | 3 |
| Срок службы до списания, лет, не менее | 30 |
| Габаритные размеры (диаметрхвысота), мм, не более | 560x605 |
| Масса трансформатора в сборе, кг | от 77 до 125 |
| Климатическое исполнение, категория размещения по ГОСТ 15150-69 | УХЛ 4 |
| 1) два (три) значения номинального первичного тока достигаются за счет наличия ответвлений во вторичной обмотке. | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
В комплект поставки трансформаторов тока ТГ-110 входит:
- трансформатор тока ТГ-110 - 1 шт.;
- паспорт-1 экз.;
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
| Наименование | Г осреестр № |
| Регулируемый источник тока РИТ-5000 | - |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 | 27007-04 |
| Прибор сравнения КНТ-05 | 37854-08 |
| Магазин нагрузок МР3027 | 34915-07 |
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТГ-110
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»
ГОСТ 17412-72 «Изделия электротехнические для районов с холодным климатом. Общие технические условия»
ТУ 3414-003-05755697-2008 «Устройства комплектные распределительные элегазовые КРУЭ-110. Технические условия».
- «... при выполнении государственных учетных операций и учете количества энергетических ресурсов»
