Для формирования немодулированных сигналов синусоидальной формы, амплитудно-модулированных сигналов синусоидальной формы, сигналов прямоугольной формы (меандр), сигналов прямоугольной формы уровня ТТЛ, для формирования сигналов синусоидальной и прямоугольной формы (меандр) повышенной амплитуды,для исследования, настройки и испытаний приборов и систем, используемых в радиотехнике, электронике, автоматике, акустике, вычислительной и измерительной технике, приборостроении.
Назначение
Генераторы сигналов Г4-221, Г4-221/1 предназначены для формирования немодулированных сигналов синусоидальной формы, амплитудно - моделированных сигналов синусоидальной формы, сигналов прямоугольной формы (меандр), сигналов прямоугольной формы уровня ТТЛ.
Генератор Г4-221/1 предназначен также для формирования сигналов синусоидальной и прямоугольной формы (меандр) повышенной амплитуды.
Описание
Принцип действия генераторов сигналов Г4-221 и Г4-221/1 основан на методе прямого цифрового синтеза. -Синтезатор сигнала, построенный на микросхеме AD9835, управляется микропроцессорным устройством, которое обеспечивает перестройку частоты сигнала, а также индикацию частоты цифровым табло.
Генераторы выполнены в виде моноблока. Сигнал синусоидальной формы, сформированный синтезатором, усиливается и преобразуется в выходные сигналы синусоидальной формы напряжением не менее 10 В, прямоугольной формы типа «меандр» размахом не менее 28 В, прямоугольной формы уровня ТТЛ, в амплитудно-модулированный сигнал.
Кроме этого, генератор сигналов Г4-221/1 имеет дополнительный усилитель, который усиливает сигнал синусоидальной формы до напряжения не менее 30 В и сигнал прямоугольной формы до размаха не менее 80 В.

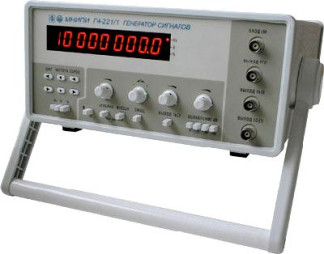

Внешний вид генераторов сигналов приведен на рисунках 1 и 2, задняя панель генераторов сигналов - рисунок 3.
Место
нанесения
знака
утверждения
типа
Технические характеристики
I On |2
Метрологические и технические характеристики генераторов сигналов Г4-221, Г4-221/1 приведены в таблице 1.
Наименование характеристики
|
Значение характеристики
|
Диапазон частот сигналов:
- смодулированных синусоидальной формы
- амплитудно-модулированных синусоидальной формы
- прямоугольной формы (меандр) и прямоугольной формы уровня ТТЛ
- синусоидальной и прямоугольной форм повышенной амплитуды (только для генераторов Г4-221/1)
|
от 0,1 Гц до 17 МГц от 50 кГц до 17МГц
от 0,1 Гц до 1 МГц
от 0,1 Гц до 1 МГц
|
Дискретность установки частоты, Гц
|
0,1
|
Пределы допускаемой абсолютной погрешности установки частоты, Гц
|
± (0,012 + 0,0001f), где f - значение установленной частоты в Гц
|
Нестабильность частоты за 15 мин., не более
|
± 110-5
|
Максимальное напряжение сигнала синусоидальной формы, В, не менее:
- на согласованной нагрузке 50 Ом
- при работе на нагрузке более 100 кОм
|
5
10
|
Пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы, В:
- в диапазоне частот от 10 Гц до 1 МГц;
- в диапазоне частот св. 1 до 10 МГц
|
± (0,2 + 0,05U)
± (0,5 + 0,05U) В, где U -значение установленного напряжения в В
|
Максимальный размах сигнала прямоугольной формы (меандр), В, не менее:
- на согласованной нагрузке 50 Ом при работе на нагрузке более 100 кОм
|
14
28
|
Коэффициент гармоник сигнала синусоидальной формы, %, не более:
- в диапазоне частот от 10 до 100 Гц;
- в диапазоне частот св. 100 Гц до 120 кГц;
- в диапазоне частот св. 120 кГц до 1 МГц;
- в диапазоне частот св. 1 до 10 МГц
|
0,3
0,2
1,0
4,0
|
Плавное ослабление сигналов, дБ, не менее
|
40
|
Ступенчатое ослабление сигналов, дБ
|
20,40,60
|
Пределы допускаемой абсолютной погрешности ступенчатого ослабления сигналов, дБ:
- в диапазоне частот от 10 Гц до 1 МГц;
- в диапазоне частот св. 1 до 10 МГц
|
± 0,4 ± 1
|
Амплитудная модуляция (АМ):
- внутренним сигналом с частотой, Гц;
- внешним сигналом с частотой, Гц
|
1000 от 30 до 10000
|
Пределы допускаемой относительной погрешности установки частоты внутреннего модулирующего источника, %
|
± 10
|
Коэффициент АМ, %
|
от 0 до 90
|
Пределы допускаемой абсолютной погрешности установки коэффициента АМ, %
|
± 5
|
Параметры сигнала прямоугольной формы (уровень ТТЛ):
- время перехода из «1» в «0» и из «0» в «1», нс, не более
- напряжение «1», В, не менее
- напряжение «0», В, не более
|
100
2,4
0,4
|
Максимальной напряжение сигнала синусоидальной формы повышенной амплитуды на нагрузке 1 кОм, В, не менее
|
30
|
Пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы повышенной амплитуды в диапазоне частот от 10 Гц до 1 МГц, В
|
± (0,5 + 0,05U), где U -значение установленного напряжения в В
|
Коэффициент гармоник сигнала синусоидальной формы повышенной амплитуды, %, не более:
- в диапазоне частот от 10 до 100 Гц;
- в диапазоне частот св. 100 Гц до 120 кГц;
- в диапазоне частот св. 120 кГц до 1 МГц
|
0,3
0,2
1
|
Максимальный размах сигнала прямоугольной формы (меандр) повышенной амплитуды, В, не менее:
- в диапазоне частот до 100 кГц;
- в диапазоне частот св. 100 кГц до 1 МГц
|
80
50
|
Пределы допускаемой абсолютной погрешности установки размаха сигнала прямоугольной формы повышенной амплитуды, В:
- в диапазоне частот от 10 Гц до 100 кГц;
- в диапазоне частот св. 100 кГц до 1 МГц
|
± (0,5 + 0,1U),
± (0,5 + 0,2U), где U -значение установленного размаха в В
|
Питание от сети переменного тока:
- напряжение, В;
- частота, Гц
|
230 ± 23 50 ± 0,5
|
Потребляемая мощность, В'А, не более
|
40
|
Диапазон температур рабочих условий применения, °С
|
от минус 10 до 50
|
Относительная влажность окружающего воздуха при 25 °С, %
|
до 90
|
Степень защиты оболочки по ГОСТ 14254-96
|
1Р20
|
Г абаритные размеры (длина х ширина х высота), мм, не более
|
345x306x127
|
Масса, кг, не более
|
4,5
|
Средняя наработка на отказ, ч, не менее
|
15000
|
Знак утверждения типа
наносится на переднюю панель генераторов сигналов Г4-221, Г4-221/1 методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
Комплектность генераторов сигналов Г4-221, Г4-221/1 приведена в таблице 2. Таблица 2
Обозначение
|
Наименование
|
Количество, шт.
|
Г4-221
|
Г4-221/1
|
УШЯИ.468759.0222
УШЯИ.468759.023
|
Генератор сигналов Г4-221 Генератор сигналов Г4-221/1
|
1
|
1
|
УШЯИ.468759.022 РЭ УШЯИ.468759.023 РЭ
|
Руководство по эксплуатации Руководство по эксплуатации
|
1
|
1
|
УШЯИ.460874.001 МП (МРБ МП. 1544-2006)
|
Методика поверки
|
1
|
1
|
ШНУР сетевой SCZ-1
|
|
1
|
1
|
Кабель
|
Tr4.850.252
|
1
|
1
|
Кабель
|
РУВИ.685631.011
|
1
|
1
|
Продолжение таблицы 2
|
Кабель интерфейсный
|
УШЯИ.685681.001
|
1
|
1
|
Нагрузка 50 Ом
|
УШЯИ.468548.010
|
1
|
1
|
Нагрузка 1 кОм
|
УШЯИ.468548.011
|
|
1
|
Вставка плавкая ВП2Б-1 0,5А
|
ОЮ0.481.005ТУ
|
2
|
2
|
УШЯИ.305642.189
|
Упаковка
|
1
|
1
|
УШЯИ.305642.189-01
|
Упаковка
|
Поверка
осуществляется в соответствии с документом УШЯИ.460874.001 МП (МРБ МП.1544-2006) «Генераторы сигналов Г4-221, Г4-221/1. Методика поверки», утвержденным БелГИМ в апреле 2006 года.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1 (Госреестр № 9084-90); диапазон измеряемых частот от 0,1 Гц до 1500 ГГц; пределы допускаемой относительной погрешности 510 ;
- микровольтметр В3-59 (Госреестр № 8984-83); диапазон измерения напряжений от
0,265 мВ до 300 В; пределы основной погрешности ± 0,4 %;
- микровольтметр селективный В6-10 (Госреестр № 6218-77); диапазон измерения напряжений от 1 мкВ до 1 В; пределы допускаемой относительной погрешности ± 6 %;
- осциллограф двухканальный цифровой запоминающий С8-36 (Госреестр № 22632-08); погрешность коэффициента отклонения ± 2,5 %, погрешность коэффициента развертки ± 1,5 %;
- измеритель коэффициента амплитудной модуляции С2-23 (Госреестр № 6083-77); пределы измерения коэффициента AM от 0,01 до 400 МГц; погрешность измерения коэффициента АМ ± (1,5 ' 10-2 ' М +0,2).
Сведения о методах измерений
Генератор сигналов Г4-221. Руководство по эксплуатации. УШЯИ.468759.022 РЭ. Генератор сигналов Г4-221/1. Руководство по эксплуатации. УШЯИ.468759.023 РЭ.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов Г4-221, Г4-221/1
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования»;
ТУ ВУ 100039847.074-2006 «генераторы сигналов Г4-221, Г4-221/1. Технические условия».
Лист № 6 Всего листов 6
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
