| Номер в госреестре | 99554-26 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | Метран-750 |
| Изготовитель | Акционерное общество «Промышленная группа «Метран» |
| Год регистрации | 2026 |
| Срок свидетельства | 05.10.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры Метран-750 (далее - уровнемеры) предназначены для непрерывного измерения уровня сыпучих, жидких (в том числе сжиженных газов), вязких, испаряющихся, неоднородных сред и/или уровня раздела жидких (в том числе сжиженных газов) сред, а также преобразований измеренных значений уровня сыпучих, жидких (в том числе сжиженных газов), вязких, испаряющихся, неоднородных сред и уровня раздела жидких (в том числе сжиженных газов) сред в унифицированный аналоговый выходной сигнал силы постоянного тока или/и в выходной сигнал на базе HART-протокола.
Уровнемеры предназначены для работы в системах автоматического управления, контроля и регулирования технологическими процессами в различных отраслях промышленности.
Принцип действия уровнемеров основан на измерениях длительности временных интервалов между импульсами, излучаемыми уровнемером по зонду и отраженными от поверхности измеряемой среды.
Измерение уровня выполняется от положения, принятого за нулевое (базовая высота резервуара). Уровнемеры выполняют вычисление уровня измеряемой среды с использованием значения базовой высоты резервуара и измеренного расстояния до поверхности среды. На основе вычисленного уровня, уровнемер формирует цифровые и аналоговые выходные сигналы.
Конструктивно уровнемеры состоят из зонда; приемо-передающего устройства (далее -ПУ), предназначенного для формирования, излучения импульса и приема отраженного импульса; измерительного преобразователя (далее - ИП), выполняющего обработку длительности временных интервалов между импульсами и, на основе полученных результатов, вычисление расстояния до поверхности среды, и формирование выходного сигнала.
Уровнемеры изготавливаются в общепромышленном и взрывозащищённом исполнениях, также, в зависимости от назначения, зонды уровнемеров могут изготавливаться следующих типов: гибкий, жесткий, коаксиальный.
Уровнемеры изготавливается с кодами погрешности B, C, D, E, F.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид уровнемеров представлен на рисунке 1. Варианты исполнения ИП, уплотнителей и зондов представлены на рисунках 2, 3 и 4 соответственно.
Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 5.
Нанесение знака поверки на уровнемеры не предусмотрено. Пломбирование мест настройки (регулировки) уровнемеров не предусмотрено.

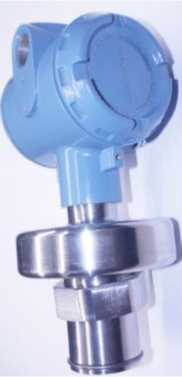

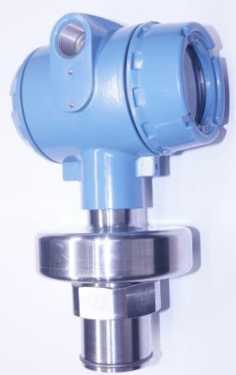

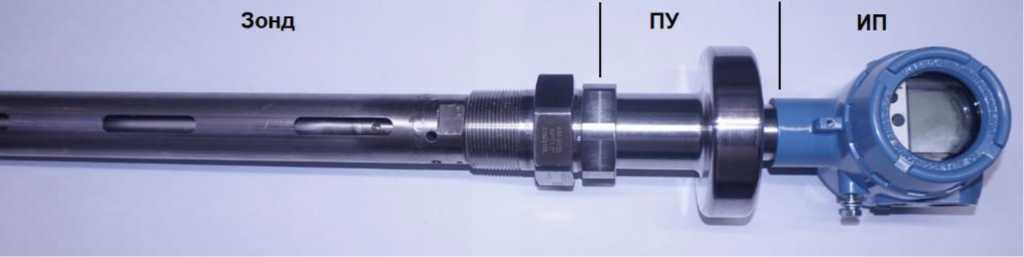

Рисунок 1 - Общий вид уровнемеров
а)
б)
в)
г)
а) с алюминиевым корпусом и индикатором, б) с алюминиевым корпусом и без индикатора, в) с нержавеющим корпусом и индикатором, г) с нержавеющим корпусом и без индикатора
а)

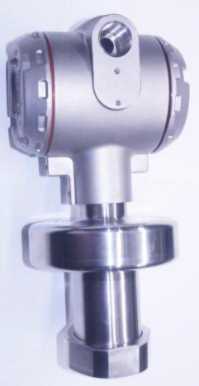

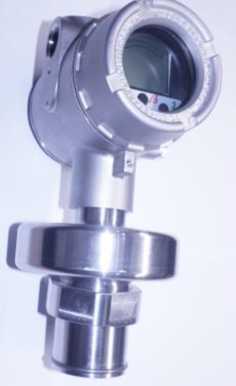

Рисунок 2 - Виды ИП уровнемеров
б)
а) стандартный резьбовой, б) стандартный фланцевый, в) на высокое давление резьбовой, г) на высокое давление фланцевый

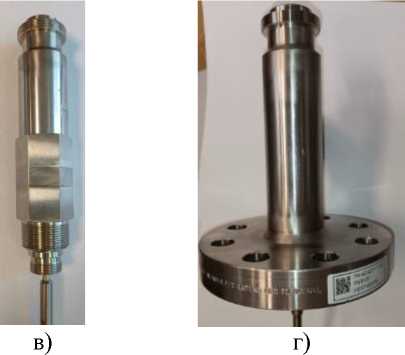

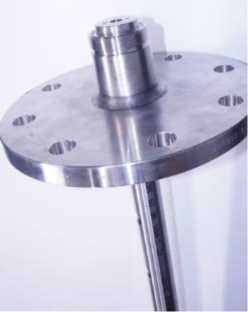

Рисунок 3 - Виды уплотнителей уровнемеров
а) б) в)
а) гибкий, б) жесткий, в) коаксиальный

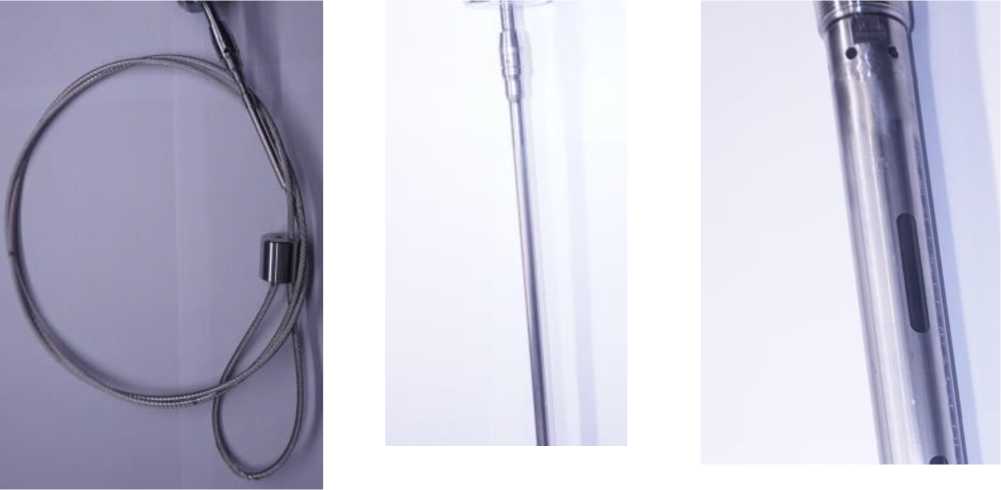

Рисунок 4 - Виды зондов уровнемеров
Место нанесения знака утверждения типа
Место нанесения заводского номера

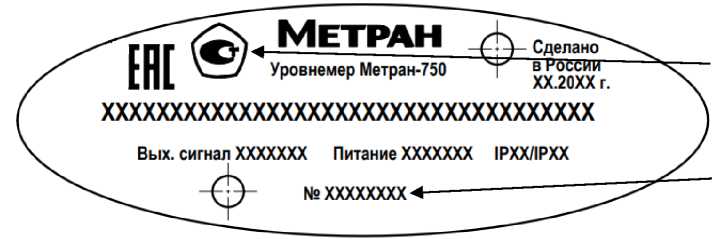

Рисунок 5 - Общий вид маркировочной таблички
Программное обеспечение (далее - ПО) уровнемеров является встроенным ПО.
Встроенное ПО реализует алгоритм расчета расстояния до поверхности среды, уровня измеряемой среды и преобразование значений измеренных величин в выходные сигналы и вывод данных на индикатор уровнемера.
Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики уровнемеров нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО уровнемеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер ПО) | 01.01.ХХ |
| Примечание - Номер версии встроенного ПО состоит из двух частей: 1) 01.01 - номер версии метрологически значимой части ПО; 2) ХХ - номер версии метрологически незначимой части ПО, где «ХХ» может принимать любое значение от 0 до 99. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Диапазон измерений уровня и уровня раздела сред 1), м | от 0,04 до 30 | ||||
| Пределы допускаемой погрешности: - абсолютной основной измерений уровня по цифровому сигналу, Ду, мм - абсолютной основной измерений уровня раздела сред, Др, мм | Код погрешности | ||||
| B | C | D | E | F | |
| ±2,0 ±3,0 | ±3,0 ±5,0 | ±3,5 ±5,0 | ±5,0 ±10,0 | ±10,0 ±15,0 | |
| Диапазон преобразований уровня (раздела сред) измеряемой среды в выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 | ||||
| Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований уровня (раздела сред) измеряемой среды в выходной аналоговый сигнал силы постоянного тока, % | ±0,03 | ||||
| Пределы допускаемой дополнительной погрешности измерений уровня (раздела сред) по цифровому сигналу, вызванной изменением температуры окружающей среды от (20±5) °С на каждый 1 °С: - в диапазоне температур окружающей среды от минус 40 °С до плюс 85 °С, мм - в диапазоне температур окружающей среды от минус 60 °С до минус 40 °С, мм | ±0,2 ±0,3 | ||||
| Пределы допускаемой приведенной (к диапазону преобразований) дополнительной погрешности преобразований уровня (раздела сред) измеряемой среды в выходной аналоговый сигнал силы постоянного тока от изменения температуры от температуры (20±5) °С в диапазоне рабочих температур на каждый 1 °С, % | ±0,003 | ||||
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 | ||||
| Наименование характеристики | Значение |
| 1) Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений указываются в паспорте. Примечания: 1. Суммарные пределы допускаемой погрешности измерений уровня при использовании токового выходного сигнала рассчитываются как арифметическая сумма пределов допускаемой основной погрешности измерений уровня по цифровому сигналу и пределов допускаемой основной погрешности преобразований уровня измеряемой среды в выходной аналоговый сигнал силы постоянного тока: ^сумм = ± (4у + 100* у), где Л сумм - суммарные пределы допускаемой погрешности измерений уровня при использовании токового выходного сигнала, мм; Л у - пределы допускаемой основной погрешности измерений уровня по цифровому сигналу, мм; D - диапазон измерений уровнемера, мм; Y - пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований уровня измеряемой среды в выходной аналоговый сигнал силы постоянного тока, %. 2. Допускается уменьшение длины зонда уровнемера в процессе эксплуатации с сохранением результатов поверки, проведенной до уменьшения длины зонда, до истечения срока поверки уровнемера; сведения об изменении длины зонда уровнемера должна быть отражена в разделе 7 паспорта уровнемера, последующая после уменьшения длины зонда поверка уровнемера производится на измененном диапазоне измерений уровня (раздела сред). 3. При поверке уровнемера с кодом погрешности B на месте эксплуатации пределы допускаемой основной погрешности уровнемера будут соответствовать коду погрешности С. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры питания: - напряжение постоянного тока, В | от 16,0 до 42,4 |
| Максимальная длина зондов, м: - гибкого - жесткого - коаксиального | 30 10 6 |
| Параметры выходного сигнала: - сила постоянного тока | от 4 до 20 мА (HART) |
| Температура измеряемой среды 1), °С | от -196 до +450 |
| Избыточное давление измеряемой среды1), МПа, не более | 40 |
| Условия эксплуатации: - температура окружающей среды1)2), °С - относительная влажность, %, не более - атмосферное давление, кПа | от -60 до +85 100 от 84,0 до 106,7 |
| Габаритные размеры (без учета зонда), мм, не более: - высота - ширина - длина | 215 100 120 |
| Масса (без учёта фланца и зонда), кг, не более | 15 |
| Наименование характеристики | Значение |
| Маркировка взрывозащиты | 1Ех db IIC T6...T1 Gb X, 0Ex ia IIC T6...T1 Ga X, Ех ia IIIC T85°C.. ,T450°C Da X, Ex tb IIIC T85°C...T450°C Db X |
| 1) Приведен максимально возможный диапазон. Фактические значения указываются в эксплуатационной документации. 2) Индикатор устойчив к воздействию температуры окружающей среды от минус 45 °С до плюс 85 °С, при температуре окружающей среды ниже минус 45 °С показания индикатора могут быть нечитаемыми, частота его обновлений снижается. | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 200000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер1) | Метран-750 | 1 шт. |
| Вспомогательный зонд | Метран-750 | по заказу |
| Руководство по эксплуатации2) | 14.5387.000.00 РЭ | 1 экз. |
| Паспорт | 14.5387.000.00 ПС | 1 экз. |
| 1) Согласно заказу. 2) Допускается поставлять один экземпляр руководства по эксплуатации на каждые 10 уровнемеров, поставляемых в один адрес отгрузки. | ||
приведены в разделе 1.3 «Устройство и работа» руководства по эксплуатации 14.5387.000.00 РЭ «Уровнемер Метран-750. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов. Часть 1»
ТУ 4214-109-51453097-2025 «Уровнемеры Метран-750. Технические условия»
