| Номер в госреестре | 99553-26 |
| Наименование СИ | Анализаторы спектра многоканальные многофункциональные с функциями долеоктавного и узкополосного анализа |
| Обозначение типа СИ | АСММ |
| Изготовитель | Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» |
| Год регистрации | 2026 |
| Срок свидетельства | 05.10.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра многоканальные многофункциональные с функциями долеоктавного и узкополосного анализа АСММ (далее - анализаторы) предназначены для измерений уровней сигналов в полосах пропускания узкополосных фильтров частот (узкополосных спектров) и третьоктавных фильтров частот (третьоктавных спектров), отображения и сохранения узкополосных и третьоктавных спектров непрерывных и импульсных аналоговых сигналов в реальном масштабе времени.
Конструктивно анализатор представляет собой средство измерений, реализованное на базе переносного компьютера с использованием модуля сбора данных МСД4. Переносной компьютер выполнен в промышленном исполнении на базе шасси высотой 4U, встраиваемого в 19 дюймовую стойку. Модуль сбора данных МСД4 состоит из: восьмиканального устройства ввода аналоговых сигналов; генератора системного; аналого-цифрового преобразователя; программируемой логической интегральной схемы; системного контроллера шины PCI; контроллера синхронизации.
Принцип действия анализатора основан на преобразовании входных электрических сигналов в цифровой код, дальнейшей обработке информации в переносной компьютер и выдаче её на внешние устройства в виде, удобном для пользователя, а также регистрации поступившей информации в запоминающем устройстве. Аналоговые сигналы поступают на входы модуля сбора данных МСД4, выходные цифровые потоки данных по шине PCI поступают в память переносного компьютера. В центральном процессоре переносного компьютера в среде операционной системы выполняются программы, осуществляющие приём и буферизацию данных АЦП, расчёт узкополосных и третьоктавных спектров, их усреднение, отображение на экране дисплея графиков спектров, индикацию частоты и уровня выбранного спектрального отсчёта, регистрацию измерительной информации в цифровом виде в запоминающем устройстве переносного компьютера.
Расчет узкополосных спектров производится периодограммным методом с использованием стандартных взвешивающих окон (Ханна, Блэкмана, Блэкмана-Харриса, Кайзера и окна с максимально плоской АЧХ) и быстрого преобразования Фурье.
В расчете третьоктавных спектров используются полосовые третьоктавные фильтры 1-го класса точности ГОСТ Р 70024.2-2022, которые представляют собой фильтры Чебышева 10-го порядка с неравномерностью затухания в полосе пропускания ±0,05 дБ.

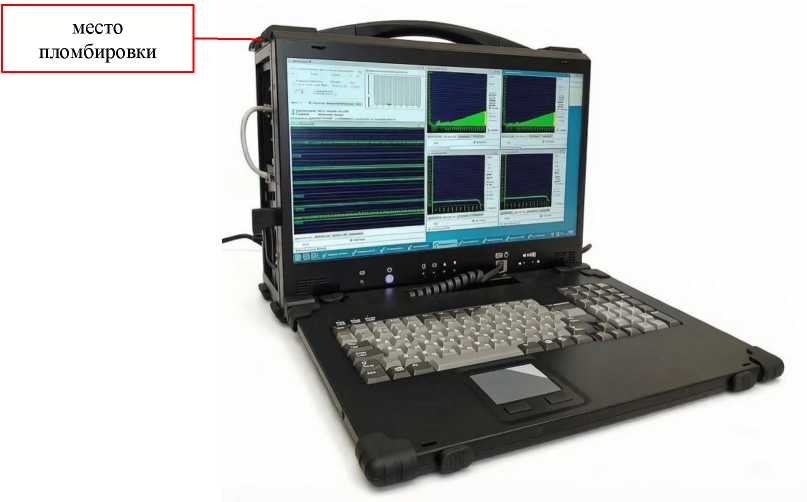

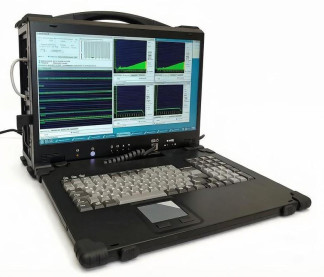

Общий вид анализаторов с указанием места пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.
Заводской номер, состоящий из двух цифр, наносится на заднюю часть анализатора в левом верхнем углу в виде металлической бирки.
Пломбировка от несанкционированного доступа предусмотрена в виде разрывной наклейки на крышке анализаторов.
Нанесение знака поверки на средство измерений не предусмотрено.

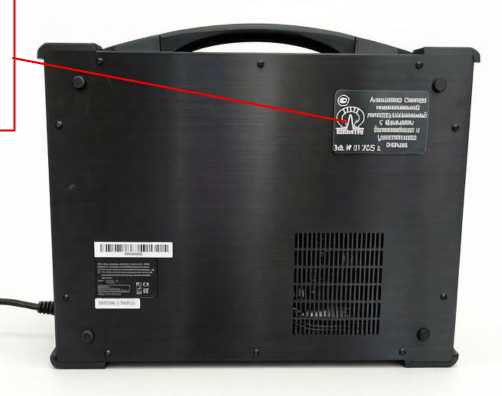

место нанесения знака утверждения типа и заводского номера
Рисунок 1 - Общий вид анализаторов, места нанесения знака утверждения типа, заводского номера и место пломбировки от несанкционированного доступа
Включает общее и функциональное программное обеспечение (ПО). В состав общего ПО входят операционные системы «Astra Linux» и «Windows». В состав функционального ПО входит комплекс ПО, состоящий из программ ввода данных, программы третьоктавного спектрального анализа, программы отображения сигналов и спектров и других программ.
Метрологически значимую часть ПО анализаторов представляют собой программы UAnaliz, TAnaliz, обеспечивающие расчет узкополосных и третьоктавных спектров, их усреднение, отображение и регистрацию.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентифик ационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора ПО |
| Astra Linux | ||||
| Узкополосный анализ | UAnaliz | _ | 266c849f50deb803108f5056b4 d63270f06cf012ecd48ecfb4f8ec ce2ae3a0f4 | ГОСТ Р 34.11-2012 |
| Третьоктавный анализ | TAnaliz | _ | e25d9e9dbfd3a4e22ea0b867874 0fb2be58c539fab34b6c8b37b58 a8330df5d1 | ГОСТ Р 34.11-2012 |
| Windows | ||||
| Узкополосный анализ | UAnaliz | 2.1.0.125 | F6135A0449F9DA816CD543F 071E7E3A7 | MD-5 |
| Третьоктавный анализ | TAnaliz | 2.1.1.142 | 36F5698ABA9F4B19E124A74 283273B0A | MD-5 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Метрологически значимая часть ПО защищена паролем. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровней спектральных составляющих входного сигнала, дБ (исх. 1 В) | от -90 до 10 |
| Пределы допускаемой относительной погрешности измерений уровней спектральных составляющих в динамическом диапазоне 70 дБ относительно верхних пределов поддиапазонов измерений, дБ | ±0,5 |
| в режиме узкополосного частотного анализа | |
| Диапазон рабочих частот, Гц | от 0,4 до 4-104 |
| Уровень собственных шумов в полосах пропускания узкополосных фильтров частот относительно верхних пределов поддиапазонов измерений, дБ, не более | -90 |
| Относительный уровень помех, обусловленных гармоническими искажениями, дБ, не более | -90 |
| в режиме третьоктавного частотного анализа | |
| Диапазон рабочих частот, Гц | от 1 до 2405 |
| Уровень собственных шумов в полосах пропускания третьоктавных фильтров частот относительно верхних пределов поддиапазонов измерений, дБ, не более | -80 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество входных каналов | 8 |
| Верхние пределы диапазонов измерений, дБ (исх. 1 В) | -20; -10; 0; 10 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±11 50±2 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Габаритные размеры, мм, не более: - ширина - высота - глубина | 418 352 167 |
| Масса, кг, не более | 8 |
наносится на корпус анализатора в виде металлической бирки и типографским способом на титульные листы руководства по эксплуатации и формуляра.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Переносной компьютер в промышленном исполнении | _ | 1 шт. |
| Модуль сбора данных МСД4 | МФРН.468157.013 | 2 шт. |
| Кабель | _ | 8 шт. |
| Формуляр | МФРН.411168.004 ФО | 1 шт. |
| Руководство по эксплуатации | МФРН.411168.004 РЭ | 1 шт. |
| Методика поверки | _ | 1 шт. |
приведены в разделе 2 «Использование по назначению» документа МФРН.411168.004 РЭ «Анализаторы спектра многофункциональные с функциями долеоктавного и узкополосного анализа АСММ. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии № 1706 от 18.08.2023 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2-109 Гц»
Анализатор спектра многоканальный многофункциональный с функциями долеоктавного и узкополосного анализа. Технические условия МФРН.411168.004 ТУ
