| Номер в госреестре | 99549-26 |
| Наименование СИ | Титраторы потенциометрические |
| Обозначение типа СИ | ТП-04 |
| Изготовитель | Индивидуальный предприниматель Гусев Валерий Николаевич |
| Год регистрации | 2026 |
| Срок свидетельства | 05.10.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Титраторы потенциометрические ТП-04 (далее - титраторы ТП-04) предназначены для измерений массовой концентрации азотной кислоты в растворах методом потенциометрического кислотно-основного титрования.
Принцип действия титраторов основан на непрерывном измерении потенциала электрода при добавлении титранта к исследуемому раствору до достижения точки эквивалентности. Автоматическое потенциометрическое титрование основано на непрерывном измерении сигналов, поступающих с электродов, помещённых в анализируемый раствор, при добавлении титранта в заданном режиме.
Конструктивно титраторы ТП-04 состоят из:
- блока автоматического титрования ТП-04 (далее блок ТП-04), включающего дозатор титранта вместимостью 20,0 см3, и задатчик-регулятор конца титрования;
- измерительного блока, состоящего из анализатора жидкости «Эксперт-001» (рег. № 21068-19) и комбинированного стеклянного электрода ЭСК-10601/7 (рег. № 16767-08), используемых для измерения показателя рН активности ионов водорода в растворе азотной кислоты.
Общий вид титратора ТП-04 и схема пломбирования от несанкционированного доступа представлены на рисунке 1.
Заводской номер (цифровое обозначение) экземпляра средства измерений, нанесенный лазерной гравировкой на маркировочной табличке, расположенной на задней панели блока ТП-04, показан на рисунке 2, заводские номера анализатора жидкости «Эксперт-001» и комбинированного стеклянного электрода ЭСК-10601/7 приведены в паспорте средства измерений.
Нанесение знака поверки на титратор не предусмотрено.
Место нанесения пломбировочной наклейки

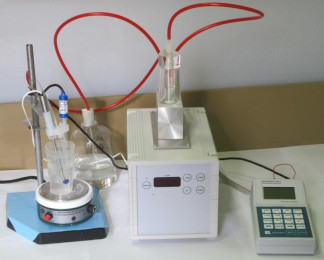

Рисунок 1 - Общий вид титратора ТП-04 и схема пломбирования от несанкционированного доступа

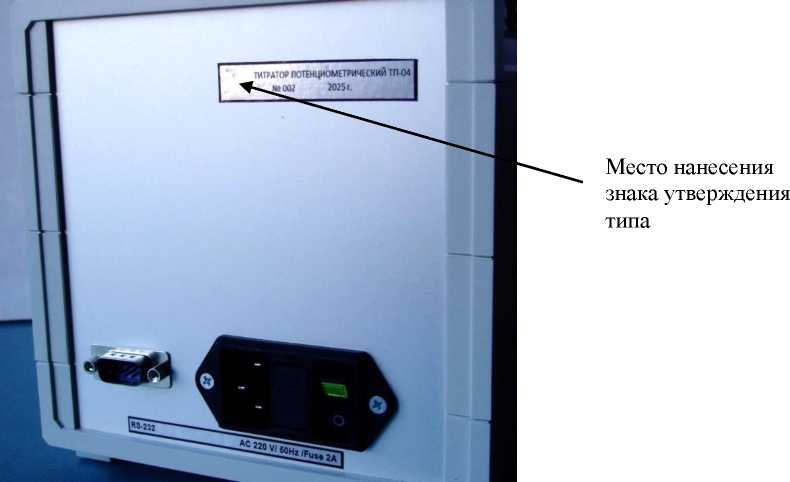

Рисунок 2 - Маркировочная табличка титратора ТП-04
Титраторы ТП-04 имеют встроенное программное обеспечение (далее ПО) на основе установленного в электронный блок микроконтроллера, которое записывается в энергонезависимую память блока ТП-04 при выпуске из производства и не может быть изменено в процессе эксплуатации. ПО, предназначенное для управления работой титратора ТП-04, осуществляет функции сбора, передачи, обработки, хранения, представления измерительной информации и автоматизацию процессов измерений.
ПО является встроенным и не может быть выделено как самостоятельный объект. Влияние ПО учтено при нормировании метрологических характеристик титраторов ТП-04. Оператор не имеет доступа к ПО. Идентификация ПО не предусмотрена.
Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации азотной кислоты, г/дм3 | от 0,1 до 64 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации азотной кислоты, % | ±2,0 |
| Предел допускаемого относительного среднеквадратического отклонения (СКО) результатов измерений, % | 0,8 |
аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальный объем дозирующей емкости, см3 | 20 |
| Дискретность отсчета объема титранта, см3 | 0,01 |
| Параметры электрического питания: | |
| - напряжение сетевого питания, В | 220±22 |
| - частота питающей сети, Гц | 50±1 |
| Габаритные размеры блока ТП-04, мм, не более: | |
| - высота | 320 |
| - ширина | 160 |
| - длина | 260 |
| Масса блока ТП-04, кг, не более | 3,5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность воздуха при температуре 25 °С, %, не | |
| более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку, расположенную на задней панели блока ТП-04, в виде наклейки.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Титратор потенциометрический в составе: | ТП-04 | 1 шт. |
| Блок автоматического титрования | ТП-04 | 1 шт. |
| Анализатор жидкости | Эксперт-001 | 1 шт. |
| Электрод стеклянный комбинированный (рН селективный электрод) | ЭСК-10601/7 | 1 шт. |
| Мешалка магнитная | РИТМ-01 | 1 шт. |
| Эксплуатационная документация: - Титраторы потенциометрические ТП-04. Руководство по эксплуатации; - Титраторы потенциометрические ТП-04. Паспорт | Б103 РЭ Б103 ПС | 1 компл. на бумажном или электронном носителе |
| Методика поверки | - | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа Б103 РЭ «Титраторы потенциометрические ТП-04. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений СИ применяется в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии № 534 от 23 марта 2026 года «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»
ТУ 26.51.53-001-2016410108-2025 Титраторы потенциометрические ТП-04.
Технические условия
