| Номер в госреестре | 98298-26 |
| Наименование СИ | Анализаторы вибрации |
| Обозначение типа СИ | CZJ-B3L |
| Изготовитель | Jiangyin Zhonghe Electrical Power Instrument Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 16.04.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы вибрации CZJ-B3L (далее - анализаторы) предназначены для измерений сигналов виброскорости, поступающих от внешних датчиков.
Принцип действия анализаторов основан на измерении и обработке сигналов, поступающих от датчиков виброскорости и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Анализаторы представляют собой 2-х канальный измерительный прибор, заключенный в алюминиевый корпус с органами управления и устройством индикации, расположенными на лицевой панели, клеммами для подключения датчиков, клеммами токового выхода и клеммами сигнализации на задней панели.
Общий вид анализаторов представлен на рисунке 1.
Анализаторы не подлежат пломбированию.
Заводской номер анализаторов в буквенно-цифровом формате наносится на корпус методом наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.
Структура исполнений анализаторов CZJ-B3L, приведена на схеме 1:
CZJ-B3L - Aoo-Boo-Doo
где:
A □□ - диапазон измерений
01: (0-10,0) мм/с;
02: (0-20,0) мм/с;
03: (0-30,0) мм/с
B □□ - тип подключаемого датчика
01: SZ-6AB02; SZ-6BB03; SZ-4V
04: SZ-4HB06; SZ-6i
D □□ - задержка сигнализации
01: 0,1 с;
02: 1 с;
03: 3 с
•Название: Анализатор вибрации
•Модель: CZJ-B3L-A02-B01-D02
«Номер: ХН24108083__________
•Контролёр: V\(pass) •Дата проверкУ 28.04.2025
•Тел.: 86-0510-8^96963 86290133
•Факс: 86-0510-эУ85099 86296012
Jiangyin ZlVnghe Electrical Power Instilment Co.,Ltd.
Место нанесения заводского номера

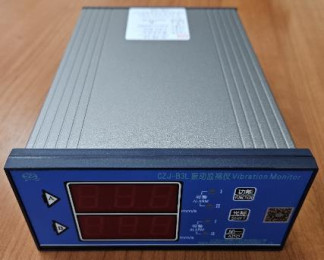

Рисунок 1 - Общий вид анализаторов CZJ-B3L
Программное обеспечение (ПО) анализаторов CZJ-B3L служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО анализаторов CZJ-B3L.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CZJ-B3 |
| Номер версии (идентификационный номер) ПО | не ниже CZJ-B3-B-3.hex |
| Цифровой идентификатор ПО | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратических значений (далее - СКЗ) виброскорости, мм/с | от 1 до 30 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Пределы основной относительной погрешности измерений виброскорости, % | ±5 |
| Наименование характеристики | Значение |
| Диапазон значений выходного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной к диапазону измерений погрешности формирования выходного сигнала, % | ±2 |
| Пределы допускаемой дополнительной погрешности измерений СКЗ виброскорости и погрешности формирования выходного сигнала в диапазоне рабочих температур, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +50 |
| Напряжение питания переменного тока, В | от 85 до 264 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 230х160х80 |
| Масса, г, не более | 2000 |
наносится на титульный лист паспорта методом печати или наклейки.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализаторы вибрации | CZJ-B3L | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 5.3 «Устройство и принцип работы» руководства по эксплуатации.
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Росстандарта № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А
Стандарт предприятия на анализаторы вибрации CZJ-B3L
