| Номер в госреестре | 97899-26 |
| Наименование СИ | Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль». Резервная схема учета. |
| Изготовитель | Общество с ограниченной ответственностью «Транснефть-Балтика» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль». Резервная схема учета (далее по тексту - СИКН РСУ) предназначена для измерения массы нефтепродуктов.
Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы нефтепродуктов по результатам измерений:
- объёма нефтепродуктов с помощью преобразователей расхода, давления и температуры;
- плотности нефтепродуктов с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН РСУ, заводской № 1241, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из узла резервной схемы учета (УРСУ), блока измерений показателей качества нефтепродуктов (далее по тексту - БИК) из состава системы измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль», узла подключения передвижной поверочной установки, системы сбора и обработки информации.

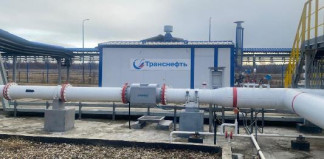

Общий вид СИКН РСУ представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН РСУ
В состав СИКН РСУ входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики жидкости ультразвуковые ALTOSONIC 5 | 65641-16 |
| Датчики давления Метран-150 | 32854-13 |
| Преобразователи давления измерительные 3051 | 14061-15 |
| Преобразователи давления измерительные АИР-20/М2 | 63044-16 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 |
| Датчики температуры ТМТ 142R, TMT142C, TMT162R, TMT162C моделей ТМТ 142R | 63821-16 |
| Преобразователи сопротивления Rosemount 0065 | 53211-13 |
| Преобразователи измерительные Rosemount 644, Rosemount 3144P моделей Rosemount 3144P | 56381-14 |
| Преобразователи плотности жидкости измерительные 7835, 7845, 7847 моделей 7835 | 52638-13 |
| Комплексы измерительно-вычислительные ТН-01 (далее по тексту - ИВК) | 67527-17 |
В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
СИКН РСУ обеспечивает выполнение следующих функций:
- автоматическое измерение объемного расхода нефтепродуктов СИКН РСУ, температуры и давления нефтепродуктов;
- автоматическое измерение объема нефтепродуктов СИКН РСУ;
- автоматическое измерение параметров качества нефтепродуктов;
- поверку и КМХ счетчика жидкости ультразвукового ALTOSONIC 5 с применением установки поверочной трубопоршневой двунаправленной OGSB (регистрационный № 62207-15) и системы измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» или передвижной поверочной установки;
- регистрацию и хранение результатов измерений, формирование и печать отчетных документов.
Заводской номер СИКН РСУ нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН РСУ не предусмотрена.
Нанесение знака поверки на СИКН РСУ не предусмотрено.
Рисунок 2 - Информационная табличка СИКН РСУ
СИКН РСУ имеет программное обеспечение (ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН РСУ
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
Продолжение таблицы 2
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 |
| Цифровой идентификатор ПО | 23F21EA1 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 |
| Цифровой идентификатор ПО | 71C65879 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 |
| Цифровой идентификатор ПО | 62C75A03 |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 |
| Цифровой идентификатор ПО | 6A8CF172 |
Продолжение таблицы 2
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 |
| Цифровой идентификатор ПО | B8DF3368 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | F3B1C494 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 |
| Цифровой идентификатор ПО | 232DDC3F |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 |
| Цифровой идентификатор ПО | 32D8262B |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | F70067AC |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | 35DD379D |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 |
| Цифровой идентификатор ПО | 9F5CD8E8 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 |
| Цифровой идентификатор ПО | 5C9E0FFE |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | AB567359 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 |
| Цифровой идентификатор ПО | ED6637F5 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 |
| Цифровой идентификатор ПО | 8D37552D |
| Примечания: 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН РСУ. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32. | |
Таблица 3 - Метрологические характеристики СИКН РСУ
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефтепродуктов*, м3/ч | от 362 до 3150 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % | ±0,25 |
| * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Давление нефтепродуктов, МПа: | от 0,2 до 1,6 |
| Режим работы СИКН РСУ | непрерывный |
| Измеряемая среда | нефтепродукты |
| Физико-химические свойства измеряемой среды: - температура, С - плотность при 15ОС, кг/м3 - кинематическая вязкость при 40С, мм2/с (сСт) | от -5 до +40 от 820,0 до 845,0 от 2,0 до 4,5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, 380±38 50±1 |
| Условия эксплуатации: а) температура окружающей среды, С: - в месте установки УРСУ - в месте установки ИВК б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа | от -45 до +40 от +10 до +35 от 30 до 80 от 84 до 106 |
Таблица 5 - Показатели надежности СИКН
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.
Таблица 6 - Комплектность СИКН РСУ
| Наименование | Обозначение | Количество шт./ экз. |
| Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль». Резервная схема учета | _ | 1 |
| Инструкция по эксплуатации | _ | 1 |
| Методика поверки | _ | 1 |
приведены в документе «Масса нефтепродуктов. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» Ярославского РНУ ООО «Транснефть-Балтика», свидетельство об аттестации № 540-RA.RU.312546-2025.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
