| Номер в госреестре | 97898-26 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | Акционерное общество «Транснефть – Сибирь» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар стальной вертикальный цилиндрический РВСП-20000 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 20000 м3.
Принцип действия резервуара основан на заполнении его нефтью до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара.
Резервуар РВСП-20000 с заводским номером 15 расположен на территории НПС «Александровская», Нижневартовское УМН АО «Транснефть - Сибирь» по адресу: Томская область, Александровский район, Александровское сельское поселение.
Общий вид резервуара РВСП-20000 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

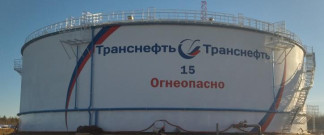

Рисунок 1 - Общий вид резервуара РВСП-20000 № 15
Пломбирование резервуара РВСП-20000 не предусмотрено.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
аблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта резервуара типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-20000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
