| Номер в госреестре | 97895-26 |
| Наименование СИ | Каналы измерительные зондов статических комплексов Стратиграф |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие Геотек» |
| Год регистрации | 2026 |
| Срок свидетельства | 04.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные зондов статических комплексов Стратиграф (далее - каналы) предназначены для измерений избыточного давления и силы сжатия.
Каналы используются в зондах статических комплексов Стратиграф, предназначенных для испытаний в полевых условиях дисперсных природных, техногенных и мёрзлых грунтов при их исследованиях для проектирования и строительства.
Конструкция каналов двухуровневая.
Нижний уровень каналов представлен первичными преобразователями (далее - датчики) соответствующих физических величин и вторичным преобразователем, расположенными в зонде.
Верхний уровень каналов включает в себя ПЭВМ с программным обеспечением.
Информационная связь между компонентами каналов реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия каналов заключается в измерении физических величин датчиками с последующим преобразованием измерительной информации во вторичном преобразователе (модуле обработки сигналов) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Перечень типов каналов приведён в таблице 1.
аблица 1 - Перечень типов каналов
| Модификация зонда статического | Измеряемая величина | Обозначение канала | Диапазон измерений |
| 10-150.КМП75-1-2,5 | Сила сжатия | ИКС-75-М1 | от 7500 до 75000 Н |
| ИКС-15-М1 | от 1500 до 15000 Н | ||
| Избыточное давление | ИКД-2,5-М1 | от 0 до 2500 кПа | |
| 10-350.КМП75-1-2,5 | Сила сжатия | ИКС-75-М1 | от 7500 до 75000 Н |
| ИКС-35-М1 | от 3500 до 35000 Н | ||
| Избыточное давление | ИКД-2,5-М1 | от 0 до 2500 кПа |

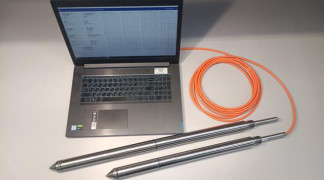

Фотография общего вида каналов представлена на рисунке 1.
Рисунок 1 - Общий вид каналов
Защита каналов от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на каналы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, вносится вручную в руководство по эксплуатации зонда статического.
Программное обеспечение (далее - ПО) каналов включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование каналов в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей обработки сигналов;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств систем;
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные ПО нижнего уровня
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | MOS |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
Таблица 3 - Идентификационные данные ПО верхнего уровня
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | GeotekAsis.exe |
| Asis.Core.dll | |
| AsisMetrology.Client.dll | |
| Asis.Wpf.dll | |
| Asis.Drivers.dll | |
| Geotek.Common.dll | |
| Geotek. LogProject.dll | |
| Geotek.ModbusModule.dll | |
| Номер версии (идентификационный номер ПО) | не ниже 4.0.0.0 |
| не ниже 4.0.0.0 | |
| 4.0.167.0 | |
| не ниже 4.0.0.0 | |
| не ниже 1.0.0.0 | |
| не ниже 4.0.0.0 | |
| не ниже 4.0.0.0 | |
| не ниже 1.0.0.0 | |
| Цифровой идентификатор ПО | _ |
| _ | |
| e717f65562d9034ce3c51dd63ca7a5f1 | |
| _ | |
| _ | |
| _ | |
| _ | |
| _ | |
| Алгоритм подсчёта контрольной суммы | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблицах 4 и 5 соответственно.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы сжатия, Н1 | от 1500 до 15000 от 3500 до 35000 от 7500 до 75000 |
| Диапазон измерений избыточного давления, кПа | от 0 до 2500 |
| Пределы допускаемой приведённой погрешности измерений избыточного давления, %2 | ±1 |
| Пределы допускаемой относительной погрешности измерений силы сжатия, % | ±5 |
| Примечания: 1 В зависимости от типа датчика силы сжатия. 2 Нормирующим значением является верхний предел диапазона измерений. | |
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Электропитание напряжением постоянного тока, В: -от ПЭВМ - от аккумулятора - от бортовой сети | 5 12, 24 12, 24 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 0 до +40 до 80 от 84 до 106,7 |
наносится типографским способом на левый верхний угол титульного листа руководства по эксплуатации.
Комплектность средства измерений приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Каналы измерительные зондов статических комплексов Стратиграф в составе: | _ | 1 |
| Измерительный канал силы сжатия | ИКС-XX-YY* | 2 |
| Измерительный канал давления | ИКД-XX-YY* | 1 |
| Зонды статические комплексов Стратиграф. Руководство по эксплуатации | ГТЯН.441519.001РЭ* | 1 |
| Примечание: * XX-YY - в зависимости от модификации зонда | ||
приведены в разделе 3 «Устройство и работа» документа ГТЯН.441519.001РЭ «Зонды статические комплексов Стратиграф. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ГТЯН.441519.001ТУ Зонды статические комплексов Стратиграф. Технические условия.
