| Номер в госреестре | 95565-25 |
| Наименование СИ | Динамометры |
| Обозначение типа СИ | ЗМС.ДИУ056 |
| Изготовитель | Акционерное общество "Завод МетроСтандарт" (АО "ЗМС"), г. Челябинск |
| Год регистрации | 2025 |
| Срок свидетельства | 26.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры ЗМС.ДИУ056, (далее - динамометр, средства измерений) предназначены для преобразования силы при прямом нагружении в наблюдаемое на шкале значение.
Принцип действия средств измерений основан на деформации упругого элемента, представляющего собой металлическую пружину, под действием прилагаемой нагрузки.
Конструкция динамометров включает в себя следующие основные части:
- регулировочный винт;
- корпус;
- пружина;
- шток.
Динамометры выпускаются в двух модификациях ЗМС.ДИУ056 Модель 1 и ЗМС.ДИУ056 Модель 2, отличающихся техническими характеристиками согласно таблице 3, а также возможностью установки удлинителей.

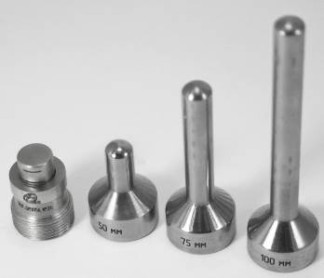

Общий вид динамометров на рисунке 1.
таблички
Штрихи шкалы
Динамометр
Место нанесения маркировочной
Удлинители
Рисунок 1 - Общий вид динамометра с удлинителями
Маркировочная табличка наносится на корпус динамометра методом лазерной гравировки и содержит следующую информацию:
- товарный знак предприятия-изготовителя;
- обозначение типа;
- заводской номер виде цифрового обозначения.
Пломбировка средства измерений не предусмотрена.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Значение усилия по шкале №1, Н | 5 |
| Значение усилия по шкале №2, Н | 9 |
| Пределы допускаемой относительной погрешности, % | ±10 |
| Общий диапазон измерения, Н | от 5 до 9 |
| Количество штрихов шкалы (5Н и 9Н) | 2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| ЗМС.ДИУ056 Модель 1 | ЗМС.ДИУ056 Модель 2 | |
| Диаметр динамометра, мм | 16 | 18 |
| Длина динамометра, мм | 26 | 26 |
| Габаритные размеры удлинителя на 50мм, ДхШхВ, мм | - | 20х20х28,5 |
| Габаритные размеры удлинителя на 75мм, ДхШхВ, мм | - | 20х20х53,5 |
| Габаритные размеры удлинителя на 100мм, ДхШхВ, мм | - | 20х20х78,5 |
| Тип измерительных поверхностей | сферический | |
| Тип упругого элемента | пружина сжатия | |
| Регулировка усилия | за счёт винта | |
на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Динамометр | _ | 1 шт. |
| Удлинители (для модификации ЗМС.ДИУ056 Модель 2) | _ | 1 шт. |
| Футляр | _ | 1 шт. |
| Методика поверки | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделах 3 «Устройство и методы измерений» и 4 «Руководство по эксплуатации и хранению» документа «Динамометры ЗМС.ДИУ056. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.66-013-94768227-2023 «Динамометры ЗМС.ДИУ056. Технические условия».
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 20.07.2025 |
