| Номер в госреестре | 95524-25 |
| Наименование СИ | Машины для испытаний материалов |
| Обозначение типа СИ | TESTING |
| Изготовитель | TESTING Bluhm & Feuerherdt GmbH, Германия |
| Год регистрации | 2025 |
| Срок свидетельства | 21.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытаний материалов TESTING (далее - машины) предназначены для измерения силы при испытании образцов или изделий из бетона и цемента на сжатие и/или изгиб.
Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционально измеряемой силе, в электрический сигнал с последующей его обработкой.
Конструктивно машины выполнены в виде рамы, имеющей верхнее и нижнее основания, соединенные вертикальными направляющими колоннами, на которых установлены одна подвижная и одна неподвижная плиты цилиндрической формы, а также блока обработки и индикации в виде отдельного блока.
Система управления состоит из датчика давления в гидроцилиндре, датчиков концевых индуктивных, блока обработки и индикации и предназначена для управления нагружающим устройством, измерения силы при деформации образцов испытуемых материалов, обработки и вывода результатов измерений на стрелочный или цифровой индикатор.
При проведении измерений испытываемый образец размещают в рабочем пространстве между верхней и нижней нажимными плитами. Перемещение подвижной плиты воздействует на образец, вызывая его деформацию вплоть до разрушения.
Выпускаемые модификации машин отличаются: внешним видом, наибольшим пределом измерений силы, габаритными размерами и массой.
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусах силозадающего модуля и модуля управления, отображающую информацию о модификации машины и заводском номере.
К средствам измерений данного типа относятся машины для испытаний материалов TESTING модификаций TESTING 22.1101.01-SV-I20; TESTING 22.1102.01-SV-I20; TESTING 22.1103.01-SV-I20; TESTING 21.2401.01-SV-I20; TESTING 22.2402.01-SV-I20; TESTING 22.1401.S1-SV-I20; TESTING 23.1401.01-SV-I20.
Пломбирование крепёжных винтов корпуса машин не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер в числовом формате наносится методом печати на маркировочную табличку, расположенную корпусе машины.
Нанесение знака поверки на машины не предусмотрено.
Общий вид машин представлен на рисунках 1-5.
Место расположения маркировочной таблички представлено на рисунке 6.
Общий вид маркировочной таблички представлен на рисунке 7.
Рисунок 1 - Общий вид машин модификаций
TESTING 22.1101.01-SV-I20,
TESTING 22.1102.01-SV-I20,
TESTING 22.1103.01-SV-I20
Рисунок 2 - Общий вид машин модификации
TESTING 22.2402.01-SV-I20

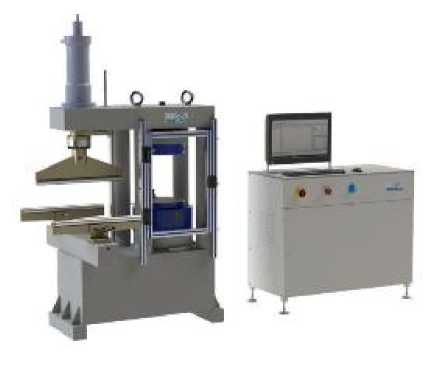

Рисунок 3 - Общий вид машин модификации
TESTING 22.1401.S1-SV-I20
Рисунок 4 - Общий вид машин модификации
TESTING 23.1401.01-SV-I20

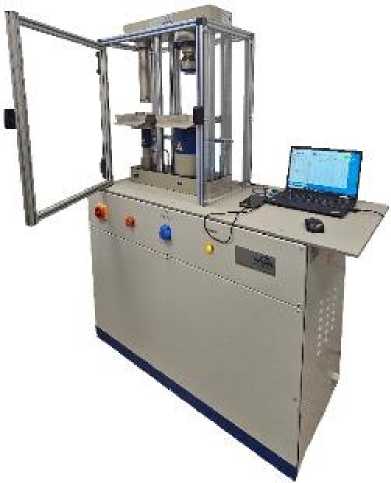

Рисунок 5 - Общий вид машин модификации
TESTING 21.2401.01-SV-I20

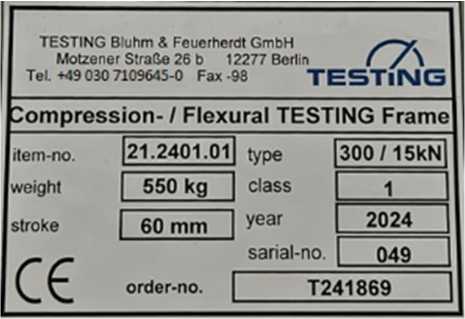

Рисунок 6 - Общий вид маркировочной таблички
Место расположения маркировочной таблички

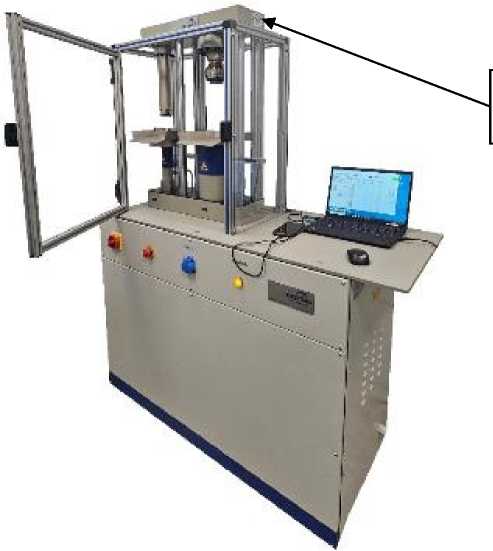

Рисунок 7 - Место расположения маркировочной таблички
Машина имеет метрологически значимое программное обеспечение «Test&Motion plus», предназначенное для автоматизированного сбора данных, хранения, обработки и контроля состояния машины.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Test&Motion plus |
| Номер версии (идентификационный номер) ПО | 5.5.5.Х |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | TESTING 22.1101.01-SV-I20 | TESTING 22.1102.01-SV-I20 | TESTING 22.1103.01-SV-120 | TESTING 22.2402.01-SV-I20 | TESTING 22.1401.S1-SV-I20 | TESTING 23.1401.01-SV-I20 | TESTING 21.2401.01-SV-I20 |
| Диапазон измерений силы (сжатие), кН | от 60 до 3000 | от 80 до 4000 | от 100 до 5000 | от 60 до 3000 | - | - | от 3 до 300 |
| Диапазон измерений силы (изгиб), кН | - | - | - | от 1 до 150 | от 3 до 300 | от 6 до 600 | от 0,2 до 15 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 | ||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | TESTING 22.1101.01-SV-I20 | TESTING 22.1102.01-SV-I20 | TESTING 22.1103.01-SV-120 | TESTING 22.2402.01-SV-120 | TESTING 22.1401.Sl-SV-120 | TESTING 23.1401.01-SV-I20 | TESTING 21.2401.01-SV-I20 |
| Высота рабочего пространства, мм, не более | 315 | 340 | 340 | 340 | 240 | 420 | 210 |
| Высота образцов или изделий из бетона, мм, не более | 315 | 340 | 340 | 340 | 240 | 415 | 165 |
| Г абаритные размеры опор (ДлинахШирина), применяемых при испытании на изгиб, мм, не более | - | - | - | - | - | - | 50x10 |
Продолжение таблицы 3
| Наименование характеристики | Значение | ||||||
| Модификация | TESTING 22.1101.01-SV-I20 | TESTING 22.1102.01-SV-I20 | TESTING 22.1103.01-SV- 120 | TESTING 22.2402.01-SV-120 | TESTING 22.1401.Sl-SV-120 | TESTING 23.1401.01-SV-I20 | TESTING 21.2401.01-SV-I20 |
| Максимальный ход поршня, мм, не более | - | - | - | - | - | - | 60 |
| Рабочий ход штока, мм, не более | 100 | 100 | 100 | 100/220 | 250 | 300 | - |
| Г абаритные размеры (Длина х Ширина х В ысо та), мм, не более | 740x650x1680 | 930x890x1960 | 1100x1000x2020 | 1170x1050x2280 | 1200x850x2450 | 700x900x2950 | 1200x570x19 50 |
| Масса, кг, не более | 2100 | 4500 | 5500 | 2800 | 4500 | 2600 | 550 |
| Напряжение, В | 400 | ||||||
| Частота, Г ц | 50 | ||||||
| Потребляемая мощность, кВт | 1,5 | 4 | 4 | 1,5 | 1,5 | 1,5 | 1,1 |
| Условия эксплуатации: - температура окружающего воздуха, °C - Относительная влажность, % | от +15 до +35 от 30 до 80 | ||||||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 15000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина для испытаний материалов1) | TESTING | 1 шт. |
| Модуль силозадающий 1) | - | 1 шт. |
| Модуль управления | - | 1 шт. |
| Приспособления для удержания, фиксации или захвата испытываемого образца | - | 1 комплект 2) |
| Ноутбук | - | По заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| 1) - Модификация в соответствии с заказом 2) - Количество в соответствии с заказом | ||
приведены в главе 5.5 «Испытания» документов:
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Комбинированные установки для сжатия / изгиба проб цемента, строительного раствора и гипса»;
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Компрессионные установки с контроллером DOLI для проб из бетонных образцов»;
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Комбинированные машины для сжатия / изгиба бетонных проб»;
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Машины для испытания бетонных железнодорожных шпал на изгиб».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
«Стандарт предприятия. Машины для испытаний материалов TESTING».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 29.07.2025 |
