| Номер в госреестре | 95207-25 |
| Наименование СИ | Системы лазерные измерительные профильной съёмки проводников вертикальных шахтных стволов |
| Обозначение типа СИ | ЛИС |
| Изготовитель | Общество с ограниченной ответственностью "Сибирский меридиан" (ООО "Сибирский меридиан"), г. Иркутск |
| Год регистрации | 2025 |
| Срок свидетельства | 21.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерные измерительные профильной съёмки проводников вертикальных шахтных стволов ЛИС (далее - системы) предназначены для измерения геометрических параметров одно- и двусторонних проводников рельсовых и коробчатых профилей в вертикальных шахтных стволах.
Принцип работы системы основан на движении закрепленной на клети станции вдоль ствола, вращающиеся ролики кареток при этом обжимают проводники с трех сторон, а плоскость сканирующей головки располагается перпендикулярно оси ствола с обеспечением обзора на 360 градусов. Измерения ширины колеи, пройденного пути и износа проводников осуществляется тросовыми измерителями с помощью встроенных микроконтроллеров фиксирующих изменения углового положения инкрементальных энкодеров и преобразования угловых перемещений в линейные через известный диаметр шкивов. Определение отклонений проводников от вертикали осуществляется с помощью инклинометров, а получение трехмерного облака точек осуществляется посредством измерения углов и длин, полученных двумерным лазерным сканером. Определение высотной отметки центра сканирующей головки осуществляется путем интерполирования траектории движения кареток по временной метке в синхронизированной по беспроводной сети со всеми микроконтроллерами станции, системе отсчета времени.
Системы состоят из двух подвижных кареток и двух удерживающих штанг.
Системы выпускаются в двух модификациях: ЛИС 1 и ЛИС 1М. Между собой модификации отличаются формой корпуса кареток.
Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид маркировочной таблички системы представлен на рисунке 1.

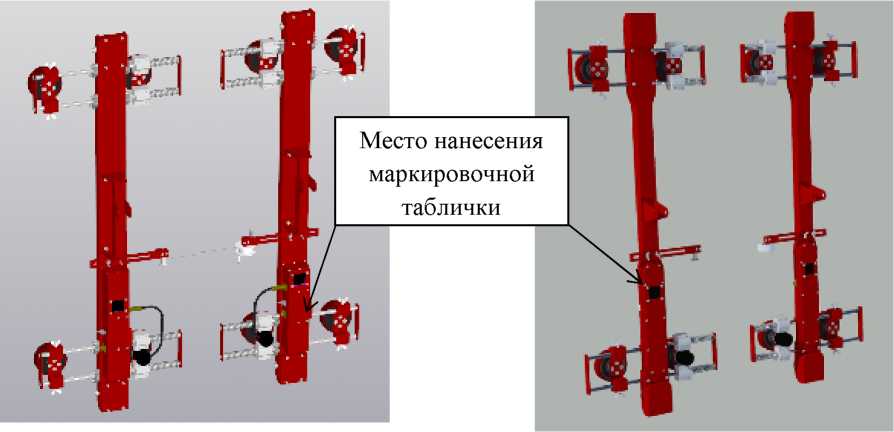

Общий вид систем приведен на рисунке 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку.
ООО «СИБИРСКИЙ МЕРИДИАН» г. Иркутск Система лазерная измерительная профильной съёмки проводников вертикальных шактных стволов ЛИС 1 Заводской номер: 003 Дата выпуска: 2021 г,
Рисунок 1 - Общий вид маркировочной таблички системы
а) ЛИС 1
б) ЛИС 1М
Рисунок 2 - Общий вид систем
Метрологически значимое программное обеспечение (далее по тексту - ПО) систем встроено в корпуса двух кареток и осуществляет функции индикации и управления. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования систем, соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО отсутствуют.
Метрологические и технические характеристики систем представлены в таблицах 1-3.
Таблица 1 - Метрологические характеристики систем
| Наименование характеристики | Значение |
| Диапазон измерения износа проводника, мм | ±30 |
| Пределы допускаемой абсолютной погрешности измерения износа проводника, мм | ±1 |
| Диапазон измерения отклонения ширины колеи, мм | ±70 |
| Пределы допускаемой абсолютной погрешности измерения отклонения ширины колеи, мм | ±2 |
| Диапазон измерения отклонения по вертикали | ±3° |
| Пределы допускаемой абсолютной погрешности измерения отклонения от вертикали | ±0,05° |
| Наименование характеристики | Значение |
| Диапазон измерения пройденного пути, м | от 0 до 5000 |
| Пределы допускаемой относительной погрешности измерений пройденного пути, % | ±0,2 |
Таблица 2 - Технические характеристики систем
| Наименование характеристики | Значение |
| Время непрерывной работы, ч, не менее | 5 |
| Типы проводников | рельсовые, коробчатые |
| Размер проводников, мм | от 68 до 220 |
| Диапазон измеряемой ширины колеи, мм | от 400 до 6000 |
| Скорость движения в режиме измерений, м/с, не более | 2 |
| Напряжение питания, В, не более | 4,2 |
| Габаритные размеры одной каретки, мм, не более | |
| - длина | 1000 |
| - ширина | 370 |
| - высота | 160 |
| Масса системы, кг, не более | 35 |
Таблица 3 - Условия эксплуатации систем
| Наименование характеристики | Значение |
| Рабочая область значений температур, °С | от -10 до +40 |
| Нормальная область значений температур, °С | от +10 до +30 |
| Относительная влажность воздуха, %, без конденсата | до 100 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации систем лазерных измерительных профильной съёмки проводников вертикальных шахтных стволов ЛИС типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Система лазерная измерительная профильной съёмки проводников вертикальных шахтных стволов | ЛИС | 1 шт. |
| Руководство по эксплуатации | 30058155.401233 РЭ | 1 экз. |
| Паспорт | 30058155.401233 ПС | 1 экз. |
приведены в Разделе № 5 «Порядок работы» документа «Системы лазерные измерительные профильной съёмки проводников вертикальных шахтных стволов ЛИС. Руководство по эксплуатации».
Лазерная измерительная система профильной съемки проводников вертикальных шахтных стволов «ЛИС» (СИ ШС - 26.51.12.120-001-30058155-2020). Технические условия. ТУ 26.51.12.120-001-30058155-2020.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.06.2025 |
