Системы измерения линейного перемещения LinDisp-BLM300, 94389-25

Назначение

Системы измерения линейного перемещения LinDisp-BLM300 (далее - системы) предназначены для измерений линейных перемещений штоков гидроцилиндров.

Описание

Принцип работы системы заключается в перемещении штока гидроцилиндра (далее - датчик), для определения его положения относительно корпуса датчика.

Система состоит из следующих элементов:

- Гидроцилиндры (Рисунок 1) со встроенными датчиками перемещения;

- Преобразователи (Рисунок 2) для передачи данных на промышленный шкаф;

- Промышленный шкаф управления (Рисунок 3) с комплексами измерительно-вычислительными и управляющими Cube (рег. № 85969-22, модификация Control Cube), выполняющими функцию графического терминала, предназначенный для приема аналоговых данных от преобразователей;

- Персональный компьютер с программным обеспечением (ПО) для обработки и отображения измерительной информации оператору.

Системы реализуют функции:

- измерений значений линейных перемещений - аналого-цифровое преобразование сигналов силы постоянного электрического тока, поступающих от датчиков перемещения;

- отображение измерительной информации на графическом терминале ПК, представление информации о работе оборудования.

Пломбирование корпуса системы от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Шильдик системы располагается на месте, указанном на рисунке 3.

Заводской номер системы в виде буквенно-цифрового обозначения, состоящего из арабских цифр, наносится типографским способом в месте, указанном на рисунке 4.

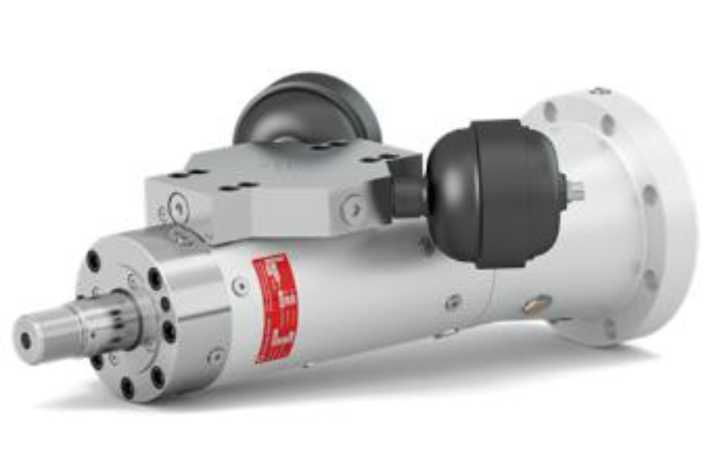

Рисунок 1 - Общий вид гидроцилиндра

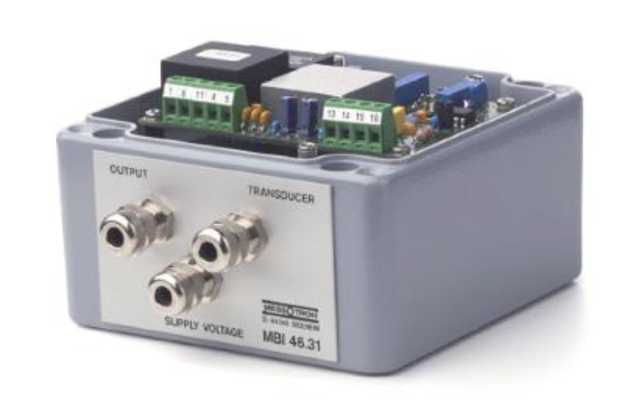

Рисунок 2 - Общий вид преобразователя

Место нанесения шильдика системы

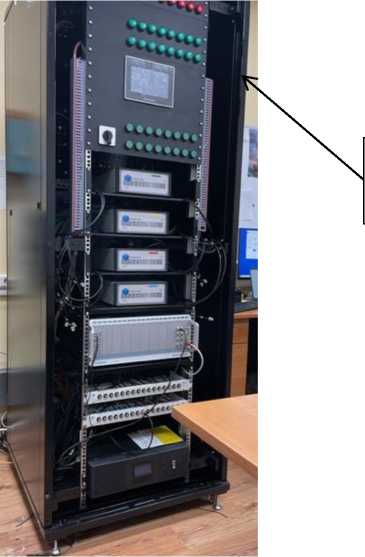

Рисунок 3 - Общий вид промышленного шкафа управления

СИСТЕМА ИЗМЕРЕНИЙ ЛИНЕЙНОГО ПЕРЕМЕЩЕНИЯ

Модель Заводской номер Изготовлено Диапазон измерений датчика Пределы допускаемой абсолютной погрешности измерения перемещения Рабочая температура окружающей среды Относительная влажность воздухе

LinDi&p-BLM3O0

О ...270 ММ

±0.45 ММ

+15... +30 ’С

20... 70%

Рисунок 4 - Общий вид шильдика системы

Место нанесения заводского номера

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) систем устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования системы, соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.

Прикладное ПО систем содержит Setup-программы, программы обработки результатов измерений и визуализации данных, а также служит для архивирования и считывания данных. Доступ к функциям внешнего ПО защищен встроенной системой разграничения прав доступа пользователей.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Метрологические характеристики систем нормированы с учетов влияния на них метрологически значимого ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические и технические характеристики системы представлены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики системы.

Таблица 3 - Технические характеристики системы

Таблица 4 - Условия эксплуатации системы

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации системы типографским способом.

Комплектность

Таблица 5 - Комплектность средств измерений

Сведения о методах измерений

приведены в разделе 4 Устройства и работа «Система измерения линейного перемещения LinDisp-BLM300. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 26.51.66 - 001 - 98169432 - 2022 Система измерения линейного перемещения LinDisp-BLM300. Технические условия.
