| Номер в госреестре | 93842-24 |
| Наименование СИ | Преобразователи вибрации |
| Обозначение типа СИ | TS-V-36C |
| Изготовитель | Jiangyin iTrasen Automation Meter Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 19.11.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вибрации TS-V-36C (далее - преобразователи) предназначены для измерений параметров вибрации (виброускорение и виброскорость).
Принцип действия преобразователей основан на изменении емкости чувствительного элемента при перемещении инерционной массы под действием вибрации и преобразования измеренной емкости в выходной сигнал.
Преобразователи представляют собой микроэлектромеханические системы (МЭМС) и состоят из чувствительного элемента и электронной схемы, заключенных в едином металлическом корпусе.

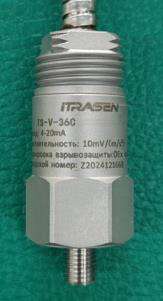

Общий вид преобразователей TS-V-36C представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей вибрации TS-V-36C
Место нанесения заводского номера
Преобразователи не подлежат пломбированию.
Заводские номера преобразователей в цифро-буквенном формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений значений виброускорения, м/с2 | от 0,1 до 500 |
| Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) | 10 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % | ±10 |
| Диапазон рабочих частот, Гц | от 4 до 1000 |
| Нелинейность амплитудной характеристики, %, не более | ±7 |
| Неравномерность частотной характеристики относительно базовой частоты 160 Гц, дБ | ±1 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/°С | ±0,1 |
| Диапазоны измерений значений виброскорости, мм/с | от 0 до 20 |
| Диапазон выходного тока, мА | от 4 до 20 |
| Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мА/(мм^с-1) | 0,8 |
| Пределы допускаемой основной относительной погрешности воспроизведения значений выходного тока, %, не более | ±2 |
| Пределы допускаемой дополнительной погрешности воспроизведения значений выходного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, %/°С | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Напряжение питания постоянного тока, В | от 18 до 28 |
| Условия эксплуатации: - температура окружающей среды, °С | от -52 до +60 |
| Маркировка взрывозащиты | 0Ex ia IIC Т6 Ga X |
| Габаритные размеры (диаметрхвысота), мм, не более | 033x68 |
| Масса, г, не более | 150 |
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователь вибрации TS-V-36C | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Преобразователи вибрации TS-V-36C», раздел «Технология установки».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Стандарт предприятия CCS № 13.
| Зарегистрировано поверок | 245 |
| Поверителей | 1 |
| Актуальность данных | 09.02.2026 |
