| Номер в госреестре | 93601-24 |
| Наименование СИ | Трубки напорные Пито |
| Обозначение типа СИ | VA-TP |
| Изготовитель | Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск |
| Год регистрации | 2024 |
| Срок свидетельства | 29.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трубки напорные Пито VA-TP предназначены для измерений скорости и объёмного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах.
Трубки напорные Пито VA-TP являются приёмниками полного и статического давления.
Конструктивно трубки напорные Пито VA-TP представляют собой согнутые под углом 90° две трубки большего и меньшего диаметра, сваренные между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается отверстием на торце изогнутой трубки, статическое -отверстиями в стенке внешней трубки.
Штуцеры трубок напорных Пито VA-TP соединяются с дифференциальным манометром или микроманометром. Трубка напорная устанавливается в газоходе приёмной частью навстречу воздушному потоку на прямом участке.
Принцип действия трубок напорных основан на измерении динамического давления (разности между полным и статическим давлениями в потоке). Эта разность, согласно уравнению Бернулли, пропорциональна квадрату скорости воздушного (газового) потока.
Трубки напорные Пито VA-TP изготавливаются в двух исполнениях: стандартное и улучшенное, отличающихся диапазоном измерений скорости воздушного потока.
Трубки напорные Пито VA-TP могут изготавливаться различной длины.

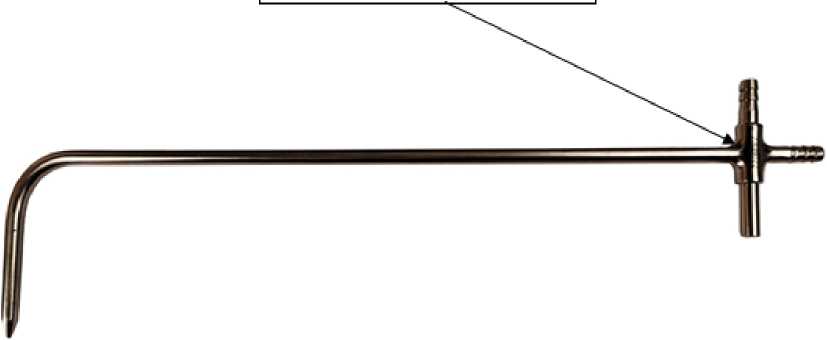

Общий вид трубок напорных Пито VA-TP представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится ударным способом и (или) методом гравировки на трубку напорную и имеет цифровое (цифро-буквенное) обозначение. Трубки напорные в улучшенном исполнении маркируются буквой «У», наносимой на поверхность средства измерений ударным способом и (или) методом гравировки. У трубок напорных в стандартном исполнении дополнительная маркировка отсутствует.
Места нанесения заводского номера и исполнения У представлены на рисунке 1.
Место нанесения заводского номера и маркировки улучшенного исполнения
Рисунок 1 - Общий вид трубок напорных
Пломбирование средств измерений не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного (газового) потока, м/с - стандартное исполнение - улучшенное исполнение | от 4 до 30 от 4 до 60 |
| Средний коэффициент преобразования динамического (скоростного) давления Кт | от 0,950 до 1,050 |
| Пределы допускаемой относительной погрешности определения среднего коэффициента преобразования трубки 6, % | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трубок напорных: - длина, м - наружный диаметр трубки, мм - длина наконечника трубки, мм | от 0,25 до 2,00 от 6 до 8 от 40 до 100 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: - температура атмосферного воздуха, °С - температура газового (воздушного) потока, °С - относительная влажность, % | от -40 до +60 от -40 до +600 от 5 до 95 |
| Средняя наработка до отказа, ч, не менее | 30000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трубка напорная | Пито VA-TP | 1 шт |
| Руководство по эксплуатации | РЭ 26.51.52-010-21839994 | 1 экз. |
изложены в разделе 7 «Подготовка к работе и порядок работы» руководства по эксплуатации РЭ 26.51.52-010-21839994.
Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении
Государственной поверочной схемы для средств измерений скорости воздушного потока»;
ТУ 26.51.52-010-21839994-2024 Трубки напорные Пито VA-TP. Технические условия.
