| Номер в госреестре | 93318-24 |
| Наименование СИ | Фотометры для микропланшетов |
| Обозначение типа СИ | Absorbance 96 |
| Изготовитель | Byonoy GmbH, Германия |
| Год регистрации | 2024 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры для микропланшетов Absorbance 96 (далее по тексту - фотометры) предназначены для измерений оптической плотности жидких проб в 96-луночных планшетах при проведении иммуноферментных исследований.
Принцип действия фотометров основан на измерении оптической плотности путем определения отношения интенсивностей полного и прошедшего через анализируемую среду потоков оптического излучения на фиксированных длинах волн.
Конструктивно фотометры выполнены в виде настольного прибора, подключаемого к персональному компьютеру с помощью кабеля Micro-USB. В верхней части фотометра размещается четыре светодиодных источника света с различной длиной волны и четыре интерференционных фильтра. Четыре сигнальных индикатора в верхней части фотометра информируют пользователя о том, какой измерительный канал используется. Измеренное значение оптической плотности фиксируется блоком детектирования фотометра.
Серийный номер в виде буквенно-цифрового обозначения наносится методом цифровой печати на нижнюю поверхность корпуса фотометров.
Общий вид, место нанесения серийного номера и место нанесения пломбировки фотометров представлены на рисунках 1 и 2.
Нанесение знака поверки на фотометры не предусмотрено.

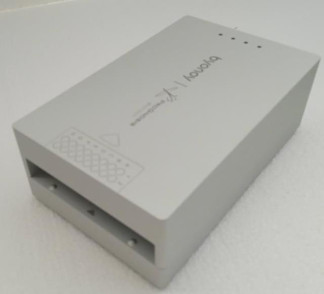

Рисунок 1 - Общий вид фотометров

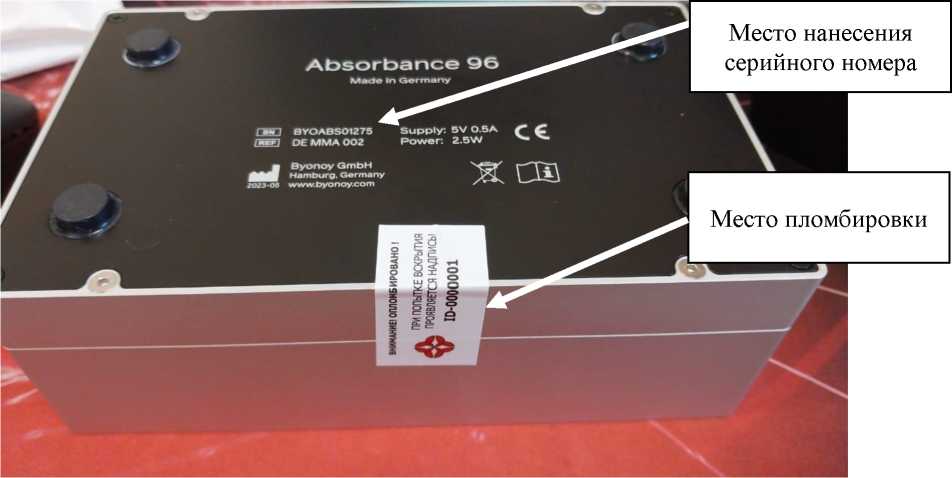

Рисунок 2 - Общий вид, схема маркировки и пломбировки фотометров
Программное обеспечение (далее по тексту - ПО) Absorbance 96 App, установленное на ПК, выполняет функции настройки параметров эксперимента, управления прибором, сбора, обработки и сохранения результатов измерений.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в энергозависимой памяти микроконтроллера фотометров;
- управляющее внешнее ПО, устанавливаемое на персональный компьютер. Внешнее ПО служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Absorbance 96 App |
| Номер версии (идентификационный номер) ПО, не ниже | 1.5.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон измерений оптической плотности, Б | от 0,030 до 3,000 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б: - в поддиапазоне от 0,030 до 0,300 Б включ. - в поддиапазоне св. 0,300 до 2,000 Б включ. - в поддиапазоне св. 2,000 до 3,000 Б | ±0,015 ±0,060 ±0,600 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие длины волн, нм | 405, 450, 492, 620 |
| Диапазон показаний оптической плотности, Б | от 0,0 до 4,0 |
| Масса, кг, не более | 0,9 |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 55 154 96 |
| Параметры питания: - напряжение питания постоянного тока, В - сила постоянного тока, А | 5 0,5 |
| Потребляемая мощность, Вт, не более | 2,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Фотометр для микропланшетов | Absorbance 96 | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Комплект принадлежностей* | - | 1 комплект |
| * Каждый фотометр комплектуется принадлежностями согласно перечню, указанному в Руководстве по эксплуатации | ||
приведены в эксплуатационном документе «Фотометры для микропланшетов Absorbance 96.
Руководство по эксплуатации», п. 4 «Эксплуатация».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.18);
Стандарт предприятия Byonoy GmbH, Германия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.06.2025 |
