| Номер в госреестре | 92837-24 |
| Наименование СИ | Ключи моментные предельные регулируемые JTC |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | JTC TOOLS CO., LTD, Тайвань |
| Год регистрации | 2024 |
| Срок свидетельства | 09.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные регулируемые JTC (далее - ключи) предназначены для воспроизведения заданного крутящего момента силы при затяжке резьбовых соединений.
Ключи состоят из корпуса, предельного механизма, рукоятки, фиксатора, головки с трещоткой и присоединительным квадратом.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
К данному типу ключей относятся ключи предельные регулируемые JTC модификаций:
- 4900, исполнений 4932, 4933, 4934, 4935, 4936, 4937, 4938, 4939, 4940;
- 6600, исполнений 6682, 6683, 6684, 6685, 6686, 6687, 6688, 6689, 6690;
- 5500, исполнения 5537;
- 7600, исполнения 7668.
В соответствии с каталогом производителя в структуре обозначения модификаций цифрами обозначено исполнение модификации.
Выпускаемые модификации ключей отличаются диапазоном и погрешностью воспроизведений крутящего момента силы, массой, длиной, формой рукоятки, шкалой с указателем значений крутящего момента силы, размером присоединительного квадрата. Исполнения 5537 и 7668 имеют сборную конструкцию корпуса и покрытие рукоятки термопластичной резиной.
Общий вид средства измерений приведен на рисунках с 1 по 19.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом игольчатой (ударно-точечной) маркировки на ключ, в месте, указанном на рисунках 20 - 23.
На корпус ключа также наносится информация о модификации, исполнении и диапазоне воспроизведений крутящего момента силы.

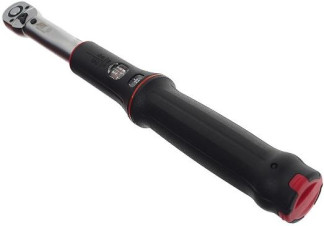

Рисунок 1 - Общий вид ключей моментных предельных регулируемых JTC модификации 4900, исполнения 4932
Рисунок 2 - Общий вид ключей моментных предельных регулируемых JTC
модификации 4900, исполнения 4933
Рисунок 3 - Общий вид ключей моментных предельных регулируемых JTC модификации 4900, исполнения 4934
Рисунок 4 - Общий вид ключей моментных предельных регулируемых JTC
модификации 4900, исполнения 4935
Рисунок 5 - Общий вид ключей моментных предельных регулируемых JTC модификации 4900, исполнения 4936
Рисунок 6 - Общий вид ключей моментных предельных регулируемых JTC
модификации 4900, исполнения 4937
Рисунок 7 - Общий вид ключей моментных предельных регулируемых JTC модификации 4900, исполнения 4938
Рисунок 8 - Общий вид ключей моментных предельных регулируемых JTC
модификации 4900, исполнения 4939
Рисунок 9 - Общий вид ключей моментных предельных регулируемых JTC модификации 4900, исполнения 4940
Рисунок 10 - Общий вид ключей моментных предельных регулируемых JTC
модификации 6600, исполнения 6682
Рисунок 11 - Общий вид ключей моментных предельных регулируемых JTC
модификации 6600, исполнения 6684
Рисунок 11 - Общий вид ключей моментных предельных регулируемых JTC модификации 6600, исполнения 6683
Рисунок 12 - Общий вид ключей моментных предельных регулируемых JTC модификации 6600, исполнения 6685
Рисунок 13 - Общий вид ключей моментных предельных регулируемых JTC
модификации 6600, исполнения 6686
Рисунок 14 - Общий вид ключей моментных предельных регулируемых JTC модификации
Рисунок 15 - Общий вид ключей моментных предельных регулируемых JTC
модификации 6600, исполнения 6688
6600, исполнения 6687
Рисунок 16 - Общий вид ключей моментных предельных регулируемых JTC модификации 6600, исполнения 6689
Рисунок 17 - Общий вид ключей моментных предельных регулируемых JTC
модификации 6600, исполнения 6690
Рисунок 18 - Общий вид ключей моментных предельных регулируемых JTC модификации 5500, исполнения 5537
Рисунок 19 - Общий вид ключей моментных предельных регулируемых JTC
модификации 7600, исполнения 7668
Место нанесения знака
а
б
Рисунок 20 - Пример нанесения информации об исполнении (а), серийном номере (б) ключа моментного предельного регулируемого JTC модификации 4900, исполнения 4932
j I Г । ।
Место нанесения знака утверждения типа
лито 20-110Nm ifal М||Й||11Й1ЖНШШЙ1
Рисунок 21 - Пример нанесения идентификационных данных ключа моментного предельного регулируемого JTC модификации 6600, исполнения 6684
Место нанесения знака утверждения типа
а
Рисунок 22 - Пример нанесения информации об исполнении (а), серийном номере (б) ключа моментного предельного регулируемого JTC модификации 5500, исполнения 5537
б
Место нанесения знака
утверждения типа
а
Рисунок 23 - Пример нанесения информации об исполнении (а), серийном номере (б) ключа моментного предельного регулируемого JTC модификации 7600, исполнения 7668
б
Пломбирование ключей моментных предельных регулируемых JTC не предусмотрено.
Таблица 1 - Метрологические характеристики
| Модификация | Исполнение | Диапазон воспроизведений крутящего момента силы, Н^м | Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
| 4900 | 4932 | от 1 до 25 | ±3,0 |
| 4933 | от 5 до 50 | ||
| 4934 | от 10 до 100 | ||
| 4935 | от 10 до 100 | ||
| 4936 | от 20 до 200 | ||
| 4937 | от 60 до 300 | ||
| 4938 | от 110 до 550 | ||
| 4939 | от 150 до 750 | ||
| 4940 | от 200 до 1000 |
Продолжение таблицы 1
| Модификация | Исполнение | Диапазон воспроизведений крутящего момента силы, I Гм | Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
| 6600 | 6682 | от 2 до 26 | ±6,0 |
| 6683 | от 10 до 60 | ||
| 6684 | от 20 до 110 | ||
| 6685 | от 20 до 110 | ||
| 6686 | от 40 до 210 | ||
| 6687 | от 50 до 350 | ||
| 6688 | от 100 до 600 | ||
| 6689 | от 150 до 800 | ||
| 6690 | от 200 до 1000 | ||
| 5500 | 5537 | от 300 до 1500 | ±5,0 |
| 7600 | 7668 | от 400 до 2000 |
Таблица 2 - Основные технические характеристики
| Модификация | Исполнение | Длина, мм, не более | Масса, кг, не более | Размер присоединительного квадрата, мм (дюйм) | Условия эксплуатации: - температура окружающей среды, °С |
| 4900 | 4932 | 290 | 0,4 | 6,35 (1/4) | от +5 до +40 |
| 4933 | 360 | 0,9 | 9,5 (3/8) | ||
| 4934 | 410 | 1,0 | 9,5 (3/8) | ||
| 4935 | 410 | 1,0 | 12,7 (1/2) | ||
| 4936 | 500 | 1,2 | 12,7 (1/2) | ||
| 4937 | 590 | 1,4 | 12,7 (1/2) | ||
| 4938 | 970 | 4,0 | 19,0 (3/4) | ||
| 4939 | 1150 | 5,7 | 19,0 (3/4) | ||
| 4940 | 1250 | 6,7 | 25,4 (1) | ||
| 6600 | 6682 | 280 | 0,5 | 6,35 (1/4) | от 0 до +65 |
| 6683 | 320 | 0,6 | 9,5 (3/8) | ||
| 6684 | 360 | 0,7 | 9,5 (3/8) | ||
| 6685 | 360 | 0,7 | 12,7 (1/2) | ||
| 6686 | 520 | 1,3 | 12,7 (1/2) | ||
| 6687 | 570 | 1,4 | 12,7 (1/2) | ||
| 6688 | 950 | 4,2 | 19,0 (3/4) | ||
| 6689 | 1080 | 4,8 | 19,0 (3/4) | ||
| 6690 | 1080 | 5,2 | 25,4 (1) | ||
| 5500 | 5537 | 1900 | 11,9 | 25,4 (1) | |
| 7600 | 7668 | 1980 | 14,0 | 25,4 (1) |
наносится на поверхность корпуса ключей в соответствии с рисунками 20 - 23 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный регулируемый JTC | Модификация и исполнение по заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Футляр | - | 1 шт. |
приведены в разделе «Порядок работы» документа руководства по эксплуатации «Ключи моментные предельные регулируемые JTC модификации 4900», «Ключи моментные предельные регулируемые JTC модификации 6600», «Ключи моментные предельные регулируемые JTC модификации 5500», «Ключи моментные предельные регулируемые JTC модификации 7600».
Приказ Росстандарта от 31 июля 2019 г. № 1794 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
Ключи моментные предельные регулируемые JTC модификаций 4900, 5500, 6600, 7600. Стандарт предприятия. СТП 24032023.001.
