| Номер в госреестре | 92789-24 |
| Наименование СИ | Трещиномеры электропотенциальные |
| Обозначение типа СИ | 281М |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 06.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трещиномеры электропотенциальные 281М (далее по тексту - трещиномеры) предназначены для измерений глубины дефектов в виде трещин на поверхности деталей из металлов.
Принцип действия трещиномеров основан на электропотенциальном методе неразрушающего контроля.
С помощью токовых электродов в области измеряемого дефекта пропускается постоянный ток частотой 1 кГц. С помощью приемных электродов и электронного блока определяется напряжение, возникающее в результате прохождения тока по стенкам дефекта, которое пропорционально глубине дефекта.
Конструктивно трещиномеры состоят из электронного блока и преобразователя, подключаемого к электронному блоку при помощи соединительного кабеля.
Трещиномеры изготавливаются в двух исполнениях 281М-М и 281М-С, отличающихся типом дисплея, внешним видом корпуса.
Трещиномеры работают с преобразователями производства ООО «НПП «Машпроект», которые имеют маркировку 1*4, 2*2, 3+1:
Преобразователь 1*4 является базовым и подходит для большинства задач.
Преобразователь 2*2 позволяет производить измерения в труднодоступных местах деталей (тонкие валы, гантельные переходы).
Преобразователь 3+1 предназначен для измерений на магнитных металлах и сплавах.

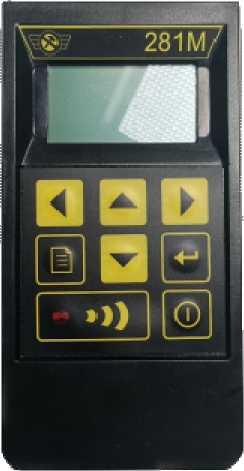

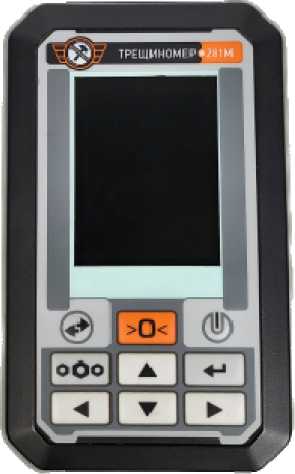

Общий вид трещиномеров электропотенциальных 281М приведен на рисунке 1 (а, б).
Пломбирование трещиномеров не предусмотрено.

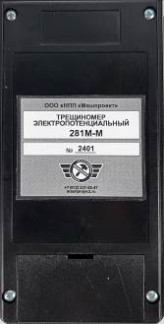

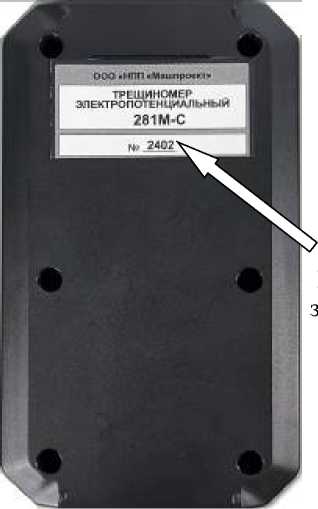

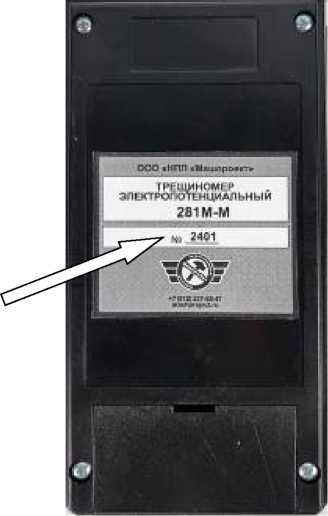

Заводской номер трещиномеров в цифровом формате наносится на табличку, расположенную на задней панели электронного блока. Место нанесения заводского номера показано на рисунке 2 (а, б).
Нанесение знака поверки на трещиномеры не предусмотрено.
а) 281М-М
б) 281М-С
Место нанесения заводского номера
а) 281М-М
Рисунок 2 - Место нанесения заводского номера
Рисунок 1 - Общий вид трещиномеров электропотенциальных 281М
I01M-C
Место нанесения заводского номера
б) 281М-С
Трещиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор, обработка информации и вывод результатов измерений.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти трещиномеров. При работе с трещиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения измерителей соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| 281М-М | 281М-С | |
| Идентификационное наименование ПО | т281 | |
| Номер версии (идентификационный номер) ПО | 1.1 или выше | |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение | |
| 281М-М | 281М-С | |
| Диапазон измерений глубины дефектов, мм: - преобразователь 1 *4 - преобразователь 2*2 - преобразователь 3+1 | от 0,5 до 30 от 0,5 до 20 от 0,5 до 30 | |
| Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм | ± (0,2 + 0,1хН) | |
| где H - измеренное значение глубины дефектов, мкм | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| 281М-М | 281М-С | |
| Диапазон показаний глубины дефектов, мм: - преобразователь 1 *4 - преобразователь 2*2 - преобразователь 3+1 | от 30 до 100 от 30 до 100 от 30 до 100 | |
| Параметры электрического питания через аккумуляторную батарею: - напряжение постоянного тока, В - емкость, А^ч, не менее | 3,6 1,1 | |
| Габаритные размеры электронного блока, мм, не более: - длина - ширина - высота | 150 80 30 | |
| Габаритные размеры преобразователя, мм, не более: - длина - диаметр | 200 40 | |
| Масса электронного блока, кг, не более | 0,5 | |
| Масса преобразователя, кг, не более | 0,2 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -5 до +40 от 30 до 80 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трещиномер электропотенциальный | 281М | 1 шт. |
| Преобразователь | - | 1шт. * |
| Аккумуляторная батарея | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Контрольный образец с имитацией трещины | КМ-281 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Защитный чехол и манжета для фиксации | - | 1 экз. |
| Кейс для транспортировки и хранения | - | 1 экз. |
| * - Количество и тип преобразователей определяются при заказе. | ||
приведены в разделе 2 «Эксплуатация» Руководства по эксплуатации.
ТУ 4276-010-96819331-2010 «Трещиномеры электропотенциальные 281М. Технические условия».
| Зарегистрировано поверок | 20 |
| Поверителей | 2 |
| Актуальность данных | 08.06.2025 |
