| Номер в госреестре | 92617-24 |
| Наименование СИ | Индикаторы часового типа |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Dasqua Technology Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 10.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Индикаторы изготавливаются в следующих исполнениях:
- с циферблатным отсчетным устройством;
- с цифровым отсчетным устройством;
Принцип действия индикаторов с циферблатным отсчетным устройством основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Принцип действия индикаторов с цифровым отсчетным устройством основан на преобразовании малых линейных перемещений измерительного стержня, осуществляемого параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства.
Индикаторы с циферблатным отсчетным устройством представляют собой корпус с передаточным механизмом, шкалой, стрелкой, гильзой, измерительным стержнем, измерительным наконечником, циферблатом, ободком. Результаты измерений считываются по шкале циферблата.
Индикаторы с цифровым отсчетным устройством представляют собой корпус с жидкокристаллическим экраном для вывода результатов измерений, набором кнопок, с помощью которых осуществляется управление рядом функций, гильзы, измерительного стержня и измерительного наконечника. Результаты измерений выводятся на жидкокристаллический экран. Количество и расположение кнопок управления цифровым отсчетным устройством может отличаться от указанных на рисунке 2, что не влияет на метрологические характеристики индикаторов с цифровым отсчетным устройством.
Крепление индикаторов производится за гильзу. По заказу потребителя индикаторы могут выпускаться с ушком для крепления, с указателями пределов поля допуска, со стопором обода, с приспособлением для отводки измерительного стержня. Допускается окрашивать индикаторы в цвет по заказу потребителя, отличный от приведенного на рисунках 1-2.
Индикаторы с циферблатным отсчетным устройством отличаются друг от друга диапазонами измерений, ценой деления, измерительным усилием, габаритными размерами, массой.
Индикаторы с цифровым отсчетным устройством отличаются друг от друга диапазонами измерений, шагом дискретности, набором кнопок, габаритными размерами, массой.
asqua*
, Dasqua“u
Логотип
наносится на
титульный лист паспорта индикаторов типографским методом, на циферблат или корпус отсчетного устройства методом лазерной гравировки или краской.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора методом лазерной гравировки или в виде наклейки в местах, указанных на рисунке 3.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

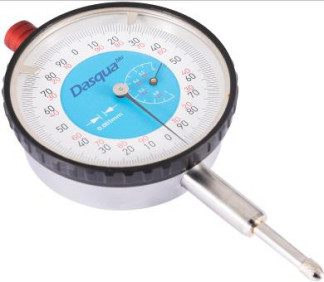

Общий вид индикаторов приведен на рисунках 1- 2.
1.4
1.5
1.6

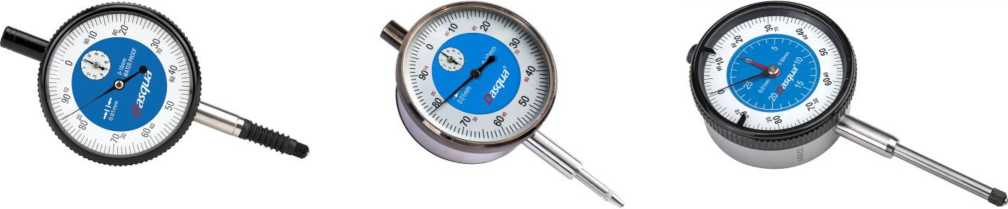

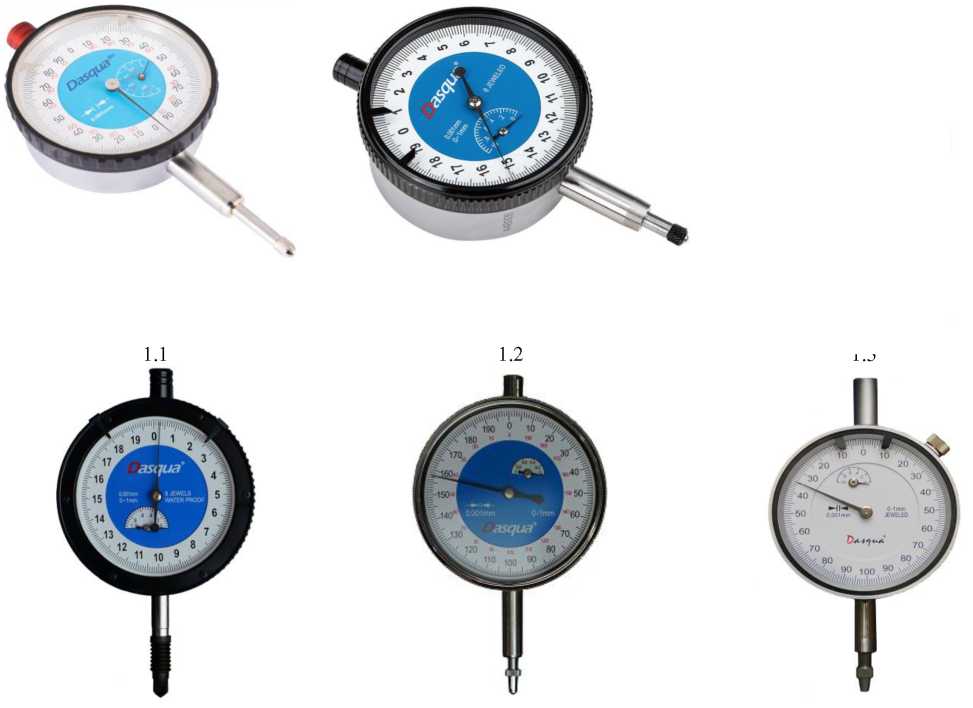

Рисунок 1 - Общий вид индикаторов с циферблатным отсчетным устройством (лист 1 из 2)
1.7 1.8 1.9
1.10 1.11 1.12
1.13 1.14 1.15
'"//iiubyV
1.16 1.17 1.18
1.19

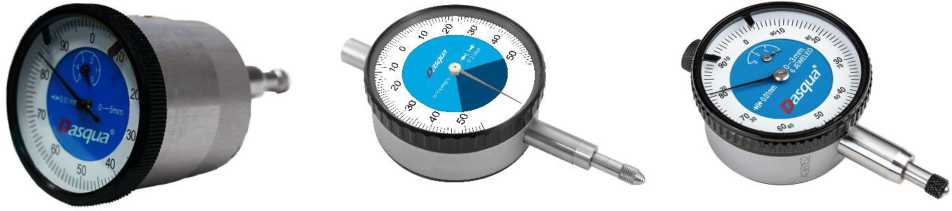

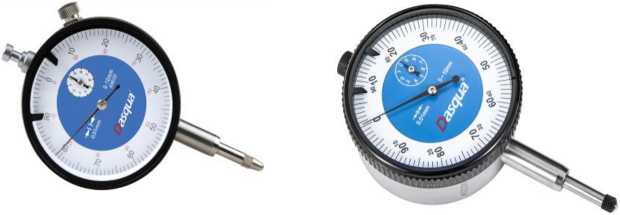

Рисунок 1 (лист 2 из 2)
2.2
2.3
2.5
2.6
2.8
2.9

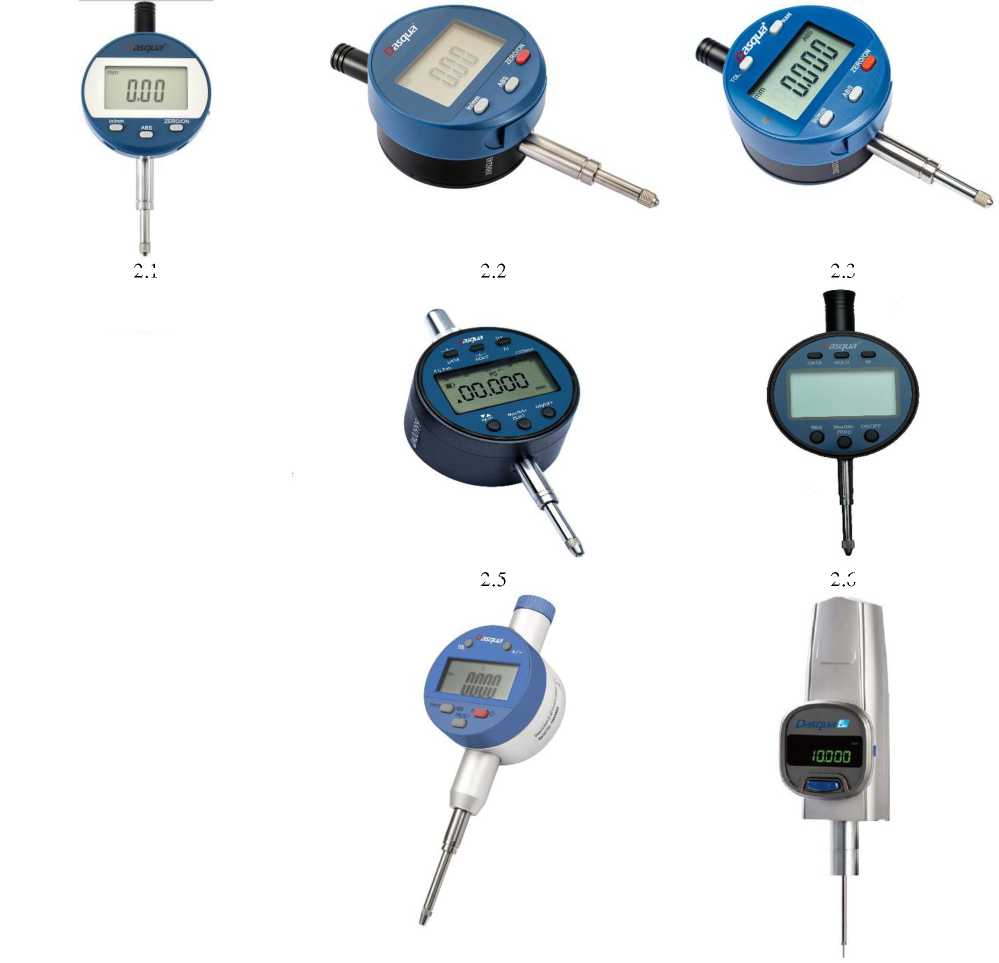

Рисунок 2 - Общий вид индикаторов с цифровым отсчетным устройством (лист 1 из 2)
2.1
2.7
2.10
2.11
Рисунок 2 (лист 2 из 2)

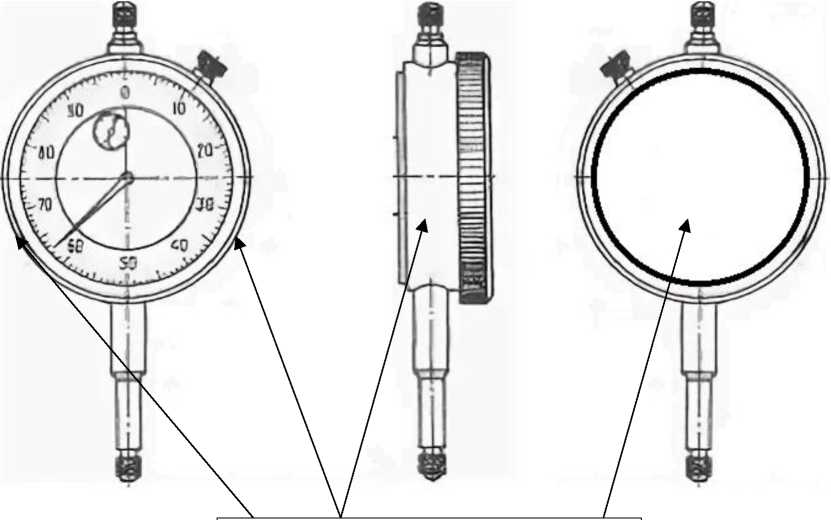

Место нанесения заводских номеров
Рисунок 3 - Схема нанесения заводских номеров
Таблица 1 — Метрологические и технические характеристики индикаторов с циферблатным отсчетным устройством
| Диапазон измерений, мм | Цена деления, мм | Набольшая алгебраическая разность погрешностей индикатора, мм | Вариация показаний, мм | Размах показаний, мм | Измерительное усилие, Н (не более) | Рисунок № | ||
| на любом участке диапазона измерений | на всём диапазоне измерений | |||||||
| 0,10 мм | 1,00 мм | |||||||
| от -0,05 до +0,05 | 0,001 | - | - | ±0,002 | 0,001 | 0,001 | 2 | 1,7;1,8 |
| от - 0,25 до +0,25 | 0,01 | - | ±0,010 | 0,003 | 0,003 | 1,5 | 1,17 | |
| от -0,50 до +0,50 | 0,01 | - | ±0,010 | 0,003 | 0,003 | |||
| от 0 до 1 | 0,001 | ±0,003 | ±0,005 | 0,002 | 0,002 | 2 | 1,1;1,2;1, 3;1,4;1,5; 1,6 | |
| от 0 до 3 | 0,01 | ±0,005 | ±0,010 | ±0,012 | 0,003 | 0,003 | 1,5 | 1,9; 1,10; 1,11;1,12; 1,13;1,14; 1,15; 1,16; 1,18; 1,19 |
| от 0 до 5 | 0,01 | ±0,014 | 0,003 | 0,003 | ||||
| от 0 до 10 | 0,01 | ±0,017 | 0,003 | 0,003 | ||||
| от 0 до 20 | 0,01 | ±10 | ±15 | ±0,035 | 0,007 | 0,007 | 3,5 | |
| от 0 до 25 | 0,01 | ±0,035 | 0,007 | 0,007 | ||||
| от 0 до 30 | 0,01 | ±0,035 | 0,007 | 0,007 | ||||
| от 0 до 50 | 0,01 | ±0,040 | 0,008 | 0,008 | ||||
| от 0 до 80 | 0,01 | ±0,050 | 0,009 | 0,009 | ||||
| от 0 до 100 | 0,01 | ±0,050 | 0,009 | 0,009 | ||||
Таблица 2 — Метрологические и технические характеристики индикаторов с цифровым отсчетным устройством____________________________________________________________
| Диапазон измерений, мм | Шаг дискретности, мм | Набольшая алгебраическая разность погрешностей индикатора, мм | Размах показаний, мм | Измерительное усилие, Н (не более) | Рисунок № |
| 1 | 2 | 3 | 4 | 5 | 6 |
| от 0 до 12,7 | 0,01 | ±0,02 | 0,01 | 1,5 | 2,1;2,2; 2,4 |
| от 0 до 12,7 | 0,001 | ±0,004 | 0,002 | 2,3; 2,4 | |
| от 0 до 12,7 | 0,001 | ±0,007 | 0,004 | 2,8 | |
| от 0 до 12,7 | 0,0005 | ±0,003 | 0,002 | 2,5;2,6; 2,7 | |
| от 0 до 12,7 | 0,0002 | ±0,0014 | 0,001 | ||
| от 0 до 25,4 | 0,01 | ±0,02 | 0,01 | 2,0 | 2,1;2,2; 2,4 |
| от 0 до 25,4 | 0,001 | ±0,005 | 0,003 | 2,3 | |
| от 0 до 25,4 | 0,001 | ±0,004 | 0,002 | 2,4 | |
| от 0 до 25,4 | 0,001 | ±0,008 | 0,004 | 2,8 | |
| от 0 до 25,4 | 0,0005 | ±0,003 | 0,002 | 2,5;2,6; 2,7 | |
| от 0 до 25,4 | 0,0002 | ±0,0018 | 0,001 | ||
| от 0 до 50 | 0,001 | ±0,003 | 0,002 | 2,9; 2,10; 2,11 | |
| от 0 до 50 | 0,0005 | ±0,0015 | 0,001 | ||
| от 0 до 50 | 0,0001 | ±0,001 | 0,0005 | ||
| от 0 до 50,8 | 0,01 | ±0,02 | 0,01 | 2,1;2,2; 2,4 |
Продолжение таблицы № 2
| 1 | 2 | 3 | 4 | 5 | 6 |
| от 0 до 50,8 | 0,001 | ±0,006 | 0,003 | 2,0 | 2,3 |
| от 0 до 50,8 | 0,001 | ±0,005 | 0,003 | 2,4 | |
| от 0 до 50,8 | 0,001 | ±0,010 | 0,005 | 2,8 | |
| от 0 до 50,8 | 0,0005 | ±0,005 | 0,003 | 2,5;2,6; 2,7 | |
| от 0 до 50,8 | 0,0002 | ±0,003 | 0,002 | ||
| от 0 до 101,6 | 0,01 | ±0,02 | 0,01 | 3,5 | 2,1;2,2 |
| от 0 до 101,6 | 0,001 | ±0,010 | 0,005 | 2,3 | |
| от 0 до 101,6 | 0,001 | ±0,015 | 0,007 | 2,8 |
Таблица 3 - Габаритные размеры и масса индикаторов с циферблатным отсчетным устройством
| Диапазон измерений,мм | Цена деления, мм | Габаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более |
| от -0,05 до +0,05 | 0,001 | 110x64x25 | 0,27 |
| от 0 до 1 | 127x63x28 | 0,19 | |
| от - 0,25 до +0,25 | 0,01 | 112x58x25 | 0,16 |
| от -0,50 до +0,50 | 112x58x25 | 0,17 | |
| от 0 до 3 | 72x40x20 | 0,11 | |
| от 0 до 5 | 78x45x45 | 0,12 | |
| от 0 до 10 | 120x58x30 | 0,16 | |
| от 0 до 20 | 120x58x24 | 0,18 | |
| от 0 до 25 | 120x58x24 | 0,18 | |
| от 0 до 30 | 130x58x23 | 0,18 | |
| от 0 до 50 | 235x58x26 | 0,33 | |
| от 0 до 80 | 310x58x26 | 0,36 | |
| от 0 до 100 | 375x78x26 | 0,40 |
Таблица 4 - Габаритные размеры и масса индикаторов с цифровым отсчетным устройством
| Диапазон измерений,мм | Шаг дискретности, мм | Габаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| от 0 до 12,7 | 0,01 | 125х58х33 | 0,14 |
| от 0 до 12,7 | 0,001 | 107х56х33 | 0,22 |
| от 0 до 12,7 | 0,0005; 0,0002 | 129х60х34 | 0,25 |
| от 0 до 25,4 | 0,01 | 183х58х36 | 0,22 |
| от 0 до 25,4 | 0,001 | 157х56х33 | 0,28 |
| от 0 до 25,4 | 0,0005; 0,0002 | 189х60х34 | 0,30 |
| от 0 до 50 | 0,001 | 387x250x200 | 1,00 |
| от 0 до 50 | 0,0005 | 397x200x138 | 1,00 |
| от 0 до 50 | 0,0001 | 397x200x138 | 1,00 |
| от 0 до 50,8 | 0,01 | 247x58x36 | 0,28 |
| от 0 до 50,8 | 0,001 | 245x60x50 | 0,38 |
Продолжение таблицы № 4
| 1 | 2 | 3 | 4 |
| от 0 до 50,8 | 0,0005;0,0002 | 267х70х45 | 0,38 |
| от 0 до 101,6 | 0,01 | 385х58х37 | 0,52 |
| от 0 до 101,6 | 0,001 | 386х56х35 | 0,45 |
Таблица 5 - Условия эксплуатации
| Условия эксплуатации: - диапазон температур, °С - относительная влажность воздуха, не более % | от +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Индикатор часового типа | - | 1 шт. |
| Футляр | - | 1 шт. |
| Элемент питания для индикаторов с цифровым отсчетным устройством* | - | 1 шт. |
| Паспорт | ПС.ИЧТ.01 | 1 шт. |
| Дополнительные принадлежности к средству измерений** | - | По отдельному заказу |
| *батарейка, зарядное устройство | ||
| **По дополнительному заказу допускается оснащать индикаторы ушком для крепления, стойкой, удлинительным штоком; шариковыми, коническими, сферическими, капсульными, плоскими, ножевидными, цилиндрическими твёрдосплавными, игольчатыми, лезвийными, роликовым наконечниками. | ||
приведены в разделе 4 «Порядок работы» паспорта индикаторов часового типа.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Dasqua Technology Ltd «Индикаторы часового типа».
