| Номер в госреестре | 91425-24 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | Y |
| Изготовитель | Компания Beijing Brighty Instrument Co.,Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие Y (далее - манометры) предназначены для измерений избыточного давления неагрессивных, некристаллизующихся жидкостей, пара, газов, а так же для сигнализации о достижении измеряемым давлением заданной величины.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (трубчатой пружины).
Под воздействием измеряемого давления, подаваемого в измерительную камеру манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Конструктивно манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой, стрелки и защитного стекла, помещенных в корпус из нержавеющей стали.
Манометры изготавливаются в двух модификациях: YTF(TFN), YXC, отличающиеся метрологическими характеристиками, материалом корпуса, а так же наличием электрического контакта и виброустойчивого корпуса.
Манометры модификаций YTF(TFN) имеют антикоррозийнный корпус. Для сглаживания пульсации измеряемого давления и повышения виброустойчивости, корпус манометров может быть заполнен демпфирующей жидкостью.
Манометры модификации YXC изготавливаются с электрическим контактом и сигнализирующим устройством.
Общий вид манометров представлен на рисунке 1.
Пломбировка манометров не предусмотрена.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом в месте, указанном на рисунке 1.
Конструкция манометров не предусматривает нанесение на корпус знака поверки.

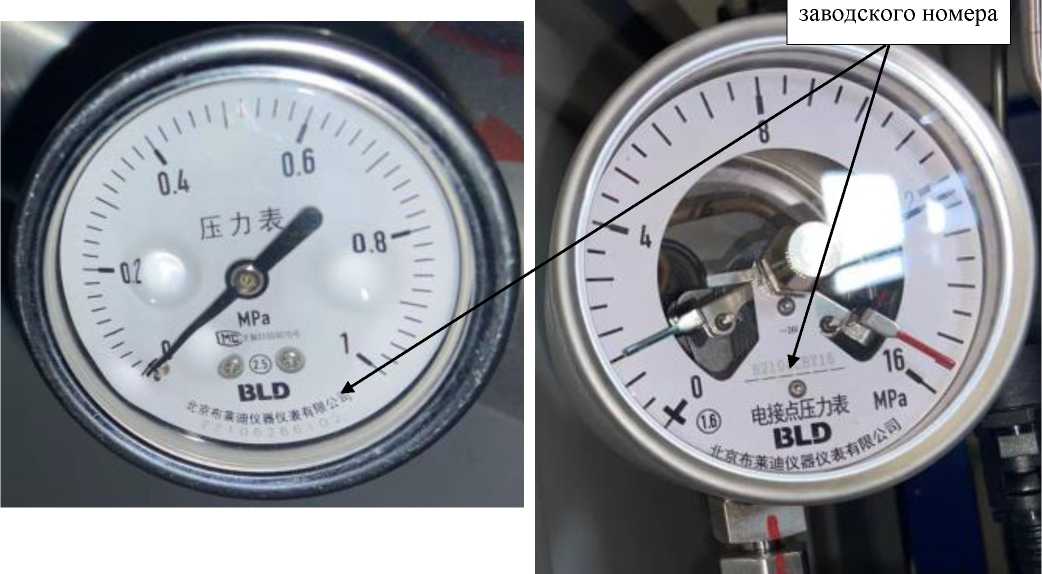

Место нанесения
BLD
•ac.'H’j.
заводского номера
Модификация YTF(TFN)
Модификация YXC
Рисунок 1 - Общий вид манометров показывающих Y
Отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений избыточного давления, МПа 1) - мод. YTF(TFN) - мод. YXC | от 0 до 1 от 0 до 16 |
| Пределы основной допускаемой приведенной (от диапазона измерений) погрешности, у, % - мод. YTF(TFN) - мод. YXC | ±2,5 ±1,6 |
| Вариация показаний, % от диапазона измерений | 1у1 |
| Напряжение, В | 24 |
| Пределы дополнительной допускаемой приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % / 10 ◦С | ±0,4 |
| Примечания: 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Рабочий диапазон температуры окружающего воздуха, ◦С | от -40 до +70 |
| Габаритные размеры (диаметр х ширина х высота), мм, не более: - мод. YTF(TFN) - мод. YXC | 63х31х90 100х31х90 |
| Масса, кг, не более | 0,6 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр показывающий | Y мод. YTF(TFN), мод. YXC | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Методы измерений» паспорта
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия компании Beijing Brighty Instrument Co.,Ltd., Китай.
| Зарегистрировано поверок | 189 |
| Поверителей | 4 |
| Актуальность данных | 06.12.2024 |
