| Номер в госреестре | 91402-24 |
| Наименование СИ | Системы мониторинга погружения свай |
| Обозначение типа СИ | HPT |
| Изготовитель | Beijing SAMYON Instruments Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга погружения свай HPT (далее - системы) предназначены для измерений виброускорений и пикового ударного ускорения, возникающих под воздействием ударных нагрузок.
Принцип работы систем основан на осуществлении непрерывного приема и преобразования аналоговой информации, поступающей от акселерометров, выходной сигнал которых пропорционален величине виброускорения и величине пикового ударного ускорения, действующего на рабочую поверхность акселерометра, сравнении измеренных параметров с программируемыми пользователем пороговыми значениями.
Системы состоят из системного мониторингового блока и двух ICP акселерометров модели 608М61. Конструктивно системный мониторинговый блок представляет собой электронное устройство с двумя измерительными каналами для подключения акселерометров и двумя измерительными каналами для подключения тензометрических датчиков.

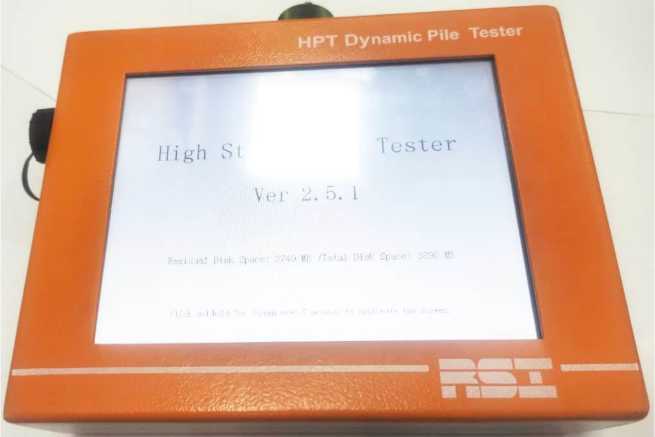

Общий вид систем мониторинга погружения свай HPT и маркировочная табличка представлены на рисунке 1.

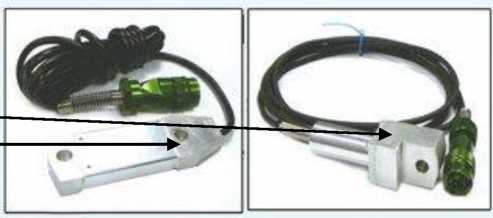

Заводские номера в цифровом формате наносятся на маркировочные таблички на корпус системного мониторингового блока и методом гравировки на корпуса акселерометров.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование систем не предусмотрено.

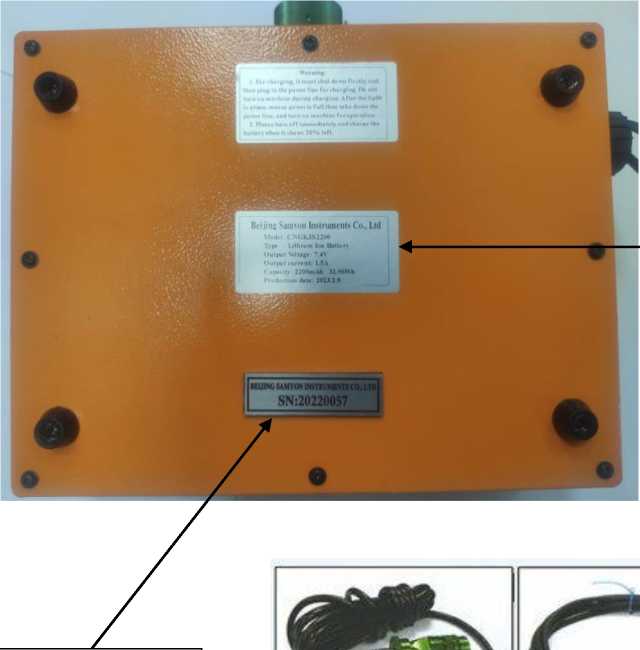

Место нанесения заводского номера
Маркировочная табличка
Рисунок 1 - Общий вид систем мониторинга погружения свай НРТ
Системы мониторинга погружения свай имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку, формирования параметров выходных сигналов, настройки и проведения диагностики.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой систем и процессом измерений. Метрологически значимая часть ПО является неизменной.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PDAR/RCAPWAP |
| Номер версии (идентификационный номер ПО) | не ниже 1.1.2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон измерений виброускорения, м/с2 | от 1 до 200 |
| Диапазон измерений пикового ударного ускорения, м/с2 | от 200 до 5000 |
| Диапазон рабочих частот при измерении виброускорения, Гц | от 20 до 1500 |
| Базовая частота, Гц | 160 |
| Пределы допускаемой относительной погрешности измерения виброускорения на базовой частоте, %, в диапазоне: от 1 до 10 м/с2, включ. св. 10 до 200 м/с2, включ. | ±10 ±1 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты, %, не более | ±10 |
| Пределы допускаемой относительной погрешности измерения пикового ударного ускорения в диапазоне св. 200 до 5000 м/с2, % | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значения |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до 45 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - системный мониторинговый блок - акселерометр | 220х200х100 53x30x24 |
| Масса, кг, не более: - системный мониторинговый блок - акселерометр | 1,8 0,3 |
наносится на титульные листы руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы мониторинга погружения свай | HPT | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 1 экз. |
приведены в руководстве по эксплуатации «Системы мониторинга погружения свай HPT. Руководство по эксплуатации», раздел «Проведение измерений».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 12 ноября 2021 г. № 2537 «Об утверждении Государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении».
