Тепловизоры инфракрасные Guide H (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 91351-24 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Guide H |
| Изготовитель | "Wuhan Guide Sensmart Tech Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Тепловизоры инфракрасные Guide H (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные Guide H изготавливаются в следующих моделях: H2, H3, H3+, H4, H6. Модели тепловизоров отличаются друг от друга по техническим и
метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры инфракрасные Guide H конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, камера видимого света, лазерный целеуказатель, фонарь и кнопки управления. На нижней части корпуса распложены монтажные отверстия и батарейный отсек. На верхней части корпуса расположены слоты карты памяти и сим-карты, а также интерфейс USB (Тип C).
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту или при помощи беспроводной связи WiFi и Bluetooth (только для устройств с операционной системой на базе Андроид).

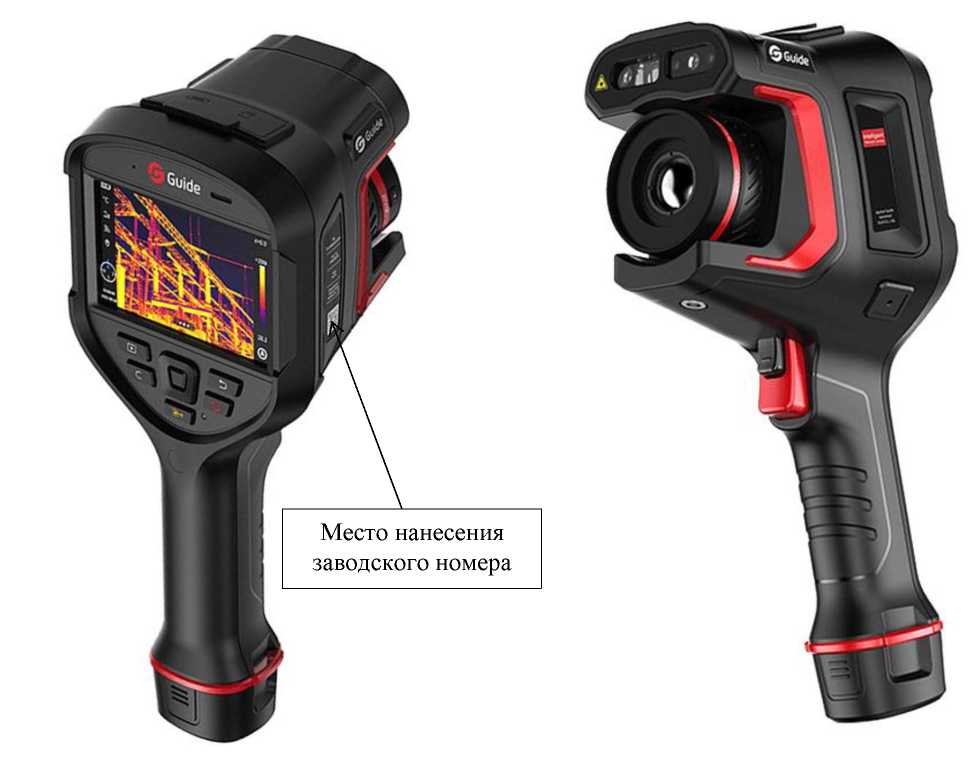

Фотографии общего вида тепловизоров инфракрасных Guide H приведены на рисунке 1.
Рисунок 1 - Общий вид тепловизоров инфракрасных Guide H
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных Guide H в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных Guide H
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.0.22 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение «Thermo Tools» устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, запись видео, получение тревожных оповещений и другие функции на компьютере.
Метрологические и основные технические характеристики тепловизоров инфракрасных Guide в зависимости от модели приведены в таблицах 2-3.
- переключается вручную или автоматически;
Таблица 2 - Метрологические характеристики тепловизоров инфракрасных Guide H моделей
H2, H3, H3+
|
Наименование характеристики |
Значение (в зависимости от модели) |
||
|
H2 |
H3 |
H3+ |
|
|
Диапазон измерений температуры(*), °С |
от -20 (-40**) до +150 от 0 до +650 |
от -20 (-40**) до +150 от 0 до +650 от +500 до +2000*** |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С |
±2,0 |
||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,045 |
||
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
||
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив |
25°х19° 44°х34° 15°х11° 7°х5° |
||
|
Пространственное разрешение (в зависимости от типа объектива), мрад: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив |
1,7 2,99 1,02 0,48 |
1,36 2,39 0,82 0,38 |
1,13 1,99 0,68 0,32 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
||
Примечание:
*
**
- по дополнительному заказу;
- опционально, при использовании высокотемпературного фильтра
Таблица 3 - Метрологические характеристики тепловизоров инфракрасных Guide H моделей
H4, H6
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
H4 |
H6 |
|
|
Диапазон измерений температуры(*), °С |
от -20 (-40**) до +150 от 0 до +650 от +500 до +2000*** |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С |
±2,0 |
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,045 |
< 0,04 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макрообъектив |
25°х19° 44°х34° 15°х11° 7°х5° 24°х18° |
|
|
Пространственное разрешение (в зависимости от типа объектива), мрад: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макрообъектив |
0,91 1,6 0,55 0,25 0,87 |
0,68 1,2 0,41 0,19 0,65 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
|
Примечание: * ____ _ _. _ .. _ _ . _ . _ - переключается вручную или автоматически; ** _ _ _ _ _ __ _ _ - по дополнительному заказу; - опционально, при использовании высокотемпературного фильтра |
||
Таблица 4 - Основные технические характеристики тепловизоров инфракрасных Guide H моделей H2, H3, H3+, H4, H6_______________________________________________________
|
Наименование характеристики |
Значение |
|
Количество пикселей матрицы детектора, пиксели^пиксели |
256x192 (модель H2) 320x240 (модель Нз) 384x288 (модель Н3+) 480x360 (модель Н4) 640x480 (модель Н6) |
|
Масса, кг, не более |
1,15 (включая батарею) |
|
Запись изображений или частота обновлений, Гц |
9 или 30 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
292x125x125 |
|
Напряжение питания, В |
12 |
|
Время работы от батареи, ч, не менее |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
Средний срок службы, лет, не менее |
5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор инфракрасный |
Guide H (модель в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации на тепловизоры инфракрасные Guide H |
- |
1 экз. |
|
Аккумуляторные литий-ионные батареи |
- |
2 шт. |
|
Настольное зарядное устройство |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Переходник |
- |
5 шт. |
|
Кейс для переноски |
- |
1 шт. |
|
USB-кабель (Тип С) |
- |
1 шт. |
|
USB-кабель двунаправленный (Тип С) |
- |
1 шт. |
|
Кабель Ethernet |
- |
1 шт. |
|
Карта памяти SD |
- |
1 шт. |
|
Ремешок на запястье |
- |
1 шт. |
|
Ремешок на плечо |
- |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Широкоугольный объектив |
- |
* 1 шт. |
|
Телеобъектив (средний) |
- |
* * * 1 шт. |
|
Телеобъектив |
- |
* * * 1 шт. |
|
Высокотемпературный фильтр |
- |
* 1 шт. |
|
Макрообъектив (только для моделей H4 и H6) |
- |
* * * 1 шт. |
|
* _ _ _ _ _ _ _ _ _ - по дополнительному заказу |
||
приведены в разделе 5 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на тепловизоры инфракрасные Guide H, разработанный компанией Wuhan Guide Sensmart Tech Co., Ltd., Китай.
