| Номер в госреестре | 9104-12 |
| Наименование СИ | Стенды для поверки локомотивных скоростемеров |
| Обозначение типа СИ | А1240.07М |
| Изготовитель | ОАО "Российские железные дороги" (РЖД), г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды для поверки локомотивных скоростемеров А1240.07М (далее по тексту -стенды) предназначены для поверки локомотивных скоростемеров типа 3СЛ-2М и СЛ-2М в процессе их производства и эксплуатации.
Принцип действия стенда заключается во вращении входных валиков поверяемых скоростемеров с заданной условной линейной скоростью. Воспроизведение условной линейной скорости осуществляется путем измерения датчиком электронного тахометра ТЭМП-4 частоты вращения диска с 50 зубцами, установленного в кинематическую схему стенда. При этом частота следования импульсов и условная линейная скорость связаны отношением:
V=f*0,1
где: V - условная линейная скорость движения, км/ч; f - частота импульсов, Гц;
0,1 - постоянный коэффициент, определяемый конструкцией стенда.
Тахометр ТЭМП-4, на который поступают импульсы с датчика, включен в режим измерения частоты и является указателем условной линейной скорости.
Датчик пути установлен на выходном валу механической передачи стенда и выдает импульс на каждые 10 м условного пройденного пути. Количество импульсов при воспроизведении условного пройденного пути измеряется счетчиком импульсов СИП-105 - счетчиком условного пройденного пути. Количество импульсов от датчика и условно пройденный путь связаны отношением:
S = N*0,01
где: S - условно пройденный путь, км; N - количество импульсов; 0,01 - постоянный коэффициент, определяемый конструкцией стенда.
Стенды представляют собой стационарные установки, состоящие из корпуса, в котором размещены:
- электромеханический регулируемый привод с датчиками скорости и пройденного пути для двух поверяемых скоростемеров;
- пневматическая система, обеспечивающая подачу к поверяемым скоростемерам сжатого воздуха от магистрали с возможностью плавного регулирования давления.

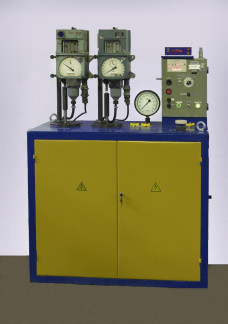

В правой части стенда на лицевой панели расположены органы управления и индикации режимов работы. В левой части стенда на горизонтальной поверхности установлены поворотные стойки для установки поверяемых скоростемеров, а также валы приводов скоростемеров, кабели с разъемами и шланги для подсоединения скоростемеров к пневмосистеме стенда. В задней части стенда установлен образцовый манометр, с помощью которого контролируется давление сжатого воздуха при поверке скоростемеров.
Место пломбировки стенда для предотвращения несанкционированной настройки и вмешательства расположено на передней стенке корпуса, на дверях, закрывающих отсек с механической передачей, электрическими и пневматическими устройствами.
всего листов 4
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизведения условной линейной скорости, км/ч | от 5 до 150 |
| Пределы допускаемой приведенной погрешности воспроизведения условной линейной скорости, % | ± 0,5 |
| Диапазон воспроизведения условного пройденного пути, км | от 0 до 99 |
| Пределы допускаемой абсолютной погрешности воспроизведения условного пройденного пути, км | ± 0,02 |
| Диапазон регулирования давления воздуха. МПа (кгс/см2) | от 0,1 до 0,8 (от 1,0 до 8,0) |
| Нестабильность заданного давления воздуха за 30 с, МПа (кгс/см2) | ± 0,0075 (0,075) |
| Напряжение питания, В | 220+ 10% ZZU -15% |
| Частота, Гц | 50±1 |
| Потребляемая мощность, кВт, не более | 1,2 |
| Давление воздуха в магистрали, МПа | 0,9 ± 0,05 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1030 610 1360 |
| Масса, кг, не более | 240 |
Знак утверждения типа СИ наносится на эксплуатационные документы методом печати и на фирменную табличку на корпусе стенда фотохимическим способом.
В комплект поставки входят:
| Таблица 2 | |
| Наименование | Количество |
| Стенд для поверки локомотивных скоростемеров А1240.07М | 1 |
| Запасные части согласно ведомости А1240.07М.00ЗИ | 1 комплект |
| Запасные части комплектующего оборудования, установленного в стенде: - преобразователя частоты - тахометра электронного | 1 комплект |
| Эксплуатационные документы в соответствии в с ведомстью А1240.07М.00 ВЭ | 1 комплект |
| Эксплуатационные документы на комплектующие изделия: - преобразователя частоты БК-Б/5208-1,5К-ЕС; - тахометра электронного ТЭМП-4; - манометра образцового МО модели 11202 0-1 МПа; - электродвигателя 5А80МА4 У3 | 1 комплект |
| Методика поверки МП РТ 1666-2011 | 1 |
осуществляется по документу МП РТ 1666-2011 «Стенды для поверки локомотивных скоростемеров. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 05.09. 2011 г.
Основными средствами поверки являются:
- частотомер электронно-счетный Ф5041, ПГ ± (Ы0-7);
- фототахометр АТТ 6000, 10...99999 об/мин, дискретность 0,1 об/мин, ПГ ± 0,1%.
А1240.07М.00РЭ Руководство по эксплуатации «Стенд для поверки локомотивных скоростемеров», раздел 4.
Нормативные и технические документы, устанавливающие требования к стендам для поверки локомотиных скоростемеров А1240.07М
ТУ 3185-2382-047008730-2008 «Стенд для поверки локомотивных скоростемеров А1240.07М».
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 158 |
| Поверителей | 17 |
| Актуальность данных | 26.10.2025 |
