| Номер в госреестре | 90886-23 |
| Наименование СИ | Фотометры пламенные |
| Обозначение типа СИ | ФПА-178 |
| Изготовитель | Индивидуальный предприниматель Ермилов Александр Станиславович, Московская область, г. Хотьково |
| Год регистрации | 2023 |
| Срок свидетельства | 25.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры пламенные ФПА-178 (далее по тексту - фотометры) предназначены для измерений массовой концентрации калия и натрия в растворах.
Конструктивно фотометр выполнен в виде моноблока. Фотометр состоит из распылителя, газовой горелки, оптической системы, приемника, системы регистрации сигнала.
Принцип действия фотометра основан на измерении интенсивности светового потока излучаемого пламенем при внесении пробы исследуемого раствора в виде аэрозоля, которая прямо пропорциональна концентрации элемента в растворе. Анализируемый раствор в виде аэрозоля вводится в пламя газовой горелки, излучение разлагается в спектр оптической системой с использованием дифракционной решетки и регистрируется приемником на фотодиодной линейке. Микропроцессорная система фотометра измеряет интенсивность сигнала эмиссии и отображает результаты измерений на индикаторе.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеющий цифровое обозначение, наносится на заднюю панель фотометра в виде наклейки.
Для предотвращения несанкционированного доступа к внутренним частям фотометров предусмотрена пломбировка одного из винтов крепления корпуса бумажной наклейкой, или мастичной, или сургучной печатью.
Общий вид фотометров и место нанесения знака утверждения типа представлены на рисунке 1. Место пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.

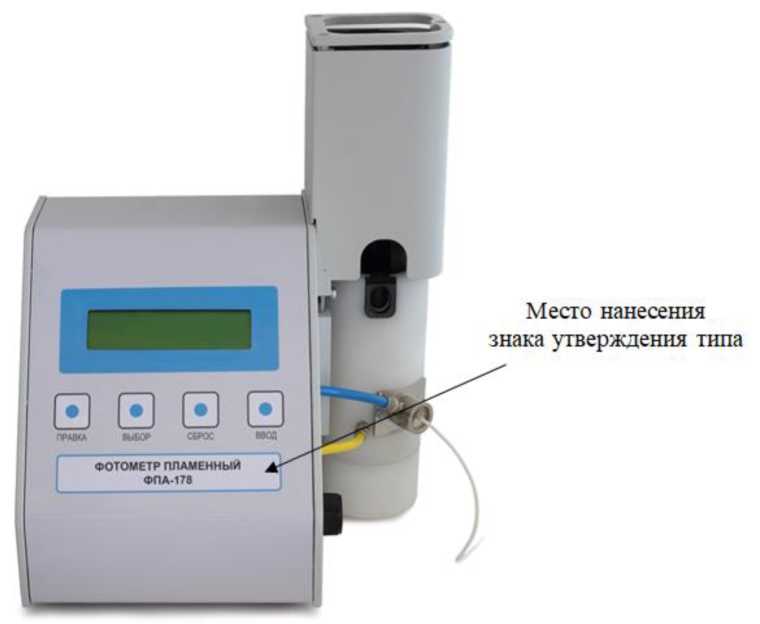

Рисунок 1 - Общий вид фотометров и место нанесения знака утверждения типа

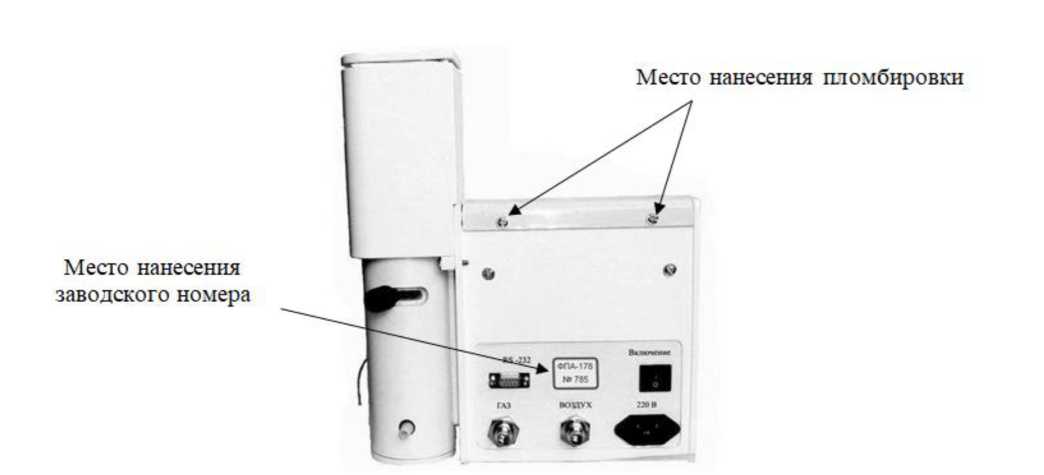

Рисунок 2 - Место пломбировки от несанкционированного доступа и место нанесения заводского номера
Фотометры имеют встроенное программное обеспечение (ПО), которое управляет работой фотометра, собирает, обрабатывает и отображает полученные данные.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик фотометров.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FPA Software |
| Номер версии (идентификационный номер) ПО | не ниже 1.10 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации натрия и калия, мг/дм3 | от 0,5 до 100,0 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации натрия и калия, % | ±5 |
| Предел допускаемого относительного среднего квадратического отклонения измерений массовой концентрации натрия и калия, % | 5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Интервал времени установления рабочего режима, мин, не более | 10 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В; | от 198 до 242 |
| - частота переменного тока, Гц | 50 |
| Габаритные размеры, мм, не более: | |
| - высота | 320 |
| - ширина | 270 |
| - глубина | 200 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С; | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом и на корпус фотометров типографским или другим способом, не ухудшающим качества.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Фотометр пламенный ФПА-178 | - | 1 шт. |
| Кабель питания сетевой | - | 1 шт. |
| Шланг соединительный 10 х 8 - 2 м | - | 1 шт. |
| Шланг сливной - 0,75 м | - | 1 шт. |
| Компрессор (по отдельному заказу) | - | 1 шт. |
| Руководство по эксплуатации | 26.51.53-001-0148246710-2023 РЭ | 1 экз. |
| Паспорт | 26.51.53-001-0148246710-2023 ПС | 1 экз. |
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации 26.51.53-0010148246710-2023 РЭ.
Приказ Росстандарта от 7 августа 2023 г. № 1569 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 1 ноября 2019 г. № 2605 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в водных растворах»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;
ТУ 26.51.53-001-0148246710-2023 Фотометр пламенный ФПА-178. Технические условия.
