| Номер в госреестре | 90531-23 |
| Наименование СИ | Шаблоны сварщика |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью научно-технический центр "Эксперт" (ООО НТЦ "Эксперт"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 21.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Шаблоны сварщика (далее по тексту - шаблоны) предназначены для измерений линейно-угловых размеров стыкуемых деталей, параметров стыковых и угловых швов, дефектов.
Принцип действия основан на совмещении измеряемых элементов с измерительными шкалами шаблона и снятия отсчета со шкал.
К средствам измерений данного типа относятся шаблоны моделей:
- УШК-1 - для измерений тавровых, нахлестанных и стыковых сварных соединений при проведении визуального и измерительного контроля;
- УШС-2 - для измерений катетов угловых швов. Состоит из 3 металлических пластин, соединенных между собой при помощи соединительного кольца. Каждая пластина имеет выемки определенной величины катета, при этом каждая из таких выемок промаркирована в соответствии с величиной радиуса катета шва;
- КМС-3-16 - для измерений катетов угловых швов. Состоит из 7 металлических пластин, соединенных между собой при помощи соединительного кольца. Каждая пластина имеет выемки, промаркированные в соответствии с величинами длин катета шва.
Шаблоны отличаются между собой количеством измерительных шкал и метрологическими характеристиками.
Товарный знак наносится на лицевую сторону шаблона методом
лазерной гравировки и на титульный лист паспорта шаблонов типографским методом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую или оборотную сторону шаблона методом лазерной гравировки в местах, указанных на рисунках 1-3.
Пломбирование шаблонов от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид шаблонов представлен на рисунках 1-3.
Место нанесения заводского номера
а) - лицевая сторона

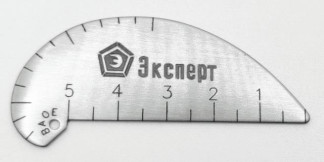

Рисунок 1 - Общий вид шаблонов модели УШК-1 с указанием места нанесения заводского номера
б) - оборотная сторона
Место нанесения
заводского номера
Рисунок 2 - Общий вид шаблонов модели УШС-2 с указанием места нанесения заводского номера
Место нанесения заводского номера

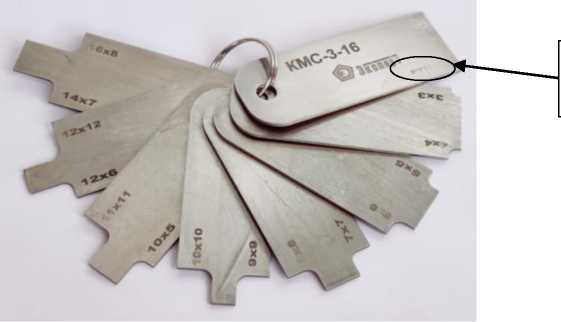

Рисунок 3 - Общий вид шаблонов модели КМС-3-16 с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения для моделей | ||
| УШК-1 | УШС-2 | КМС-3-16 | |
| Диапазон измерений длин при измерениях: - притупления кромки, ширины шва, мм - высоты усиления стыкового шва, высоты выпуклости корня шва, мм - высоты усиления углового и нахлестанного швов, мм | - От 0 до 4,5 От 3 до 15 | От 0 до 50 -- | -- - |
| Номинальные значения длин катетов угловых швов, мм | - | 4; 6; 8; 10; 12; 14 | 3х3; 4х4; 5х5; 6х6; 7х7; 8х8; 9х9; 10х5; 10х10; 11х11; 12х6; 12х12; 14х7; 16х8 |
| Цена деления шкал при измерениях: - притупления кромки, ширины шва, мм - высоты усиления стыкового шва, высоты выпуклости корня шва, мм - высоты усиления углового и нахлестанного швов, мм | - 0,5 1,0 | 1,0 - - | -- - |
| Пределы допускаемой абсолютной погрешности измерений: - притупления кромки, ширины шва, мм - высоты усиления стыкового шва, высоты выпуклости корня шва, мм - высоты усиления углового и нахлестанного швов, мм | - ±0,25 ±0,50 | ±0,15 - - | -- - |
| Допускаемые отклонения от номинальных значений длин катетов угловых швов, мм, не более | - | ±0,20 | ±0,20 |
Таблицы 2 - Технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более, для шаблонов моделей: - УШК-1 | 63х30х1 |
| - УШС-2 | 91х22х4 |
| - КМС-3-16 | 70х21х17 |
| Масса, кг, не более, для шаблонов моделей: - УШК-1 | 0,040 |
| - УШС-2 | 0,070 |
| - КМС-3-16 | 0,125 |
Продолжение таблицы 2
| 1 | 2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | От -30 до +30 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Шаблон сварщика | - | 1 шт. или 1 компл. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта шаблонов.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
ТУ 26.51.33-006-61670358-2022 «Шаблоны сварщика. Технические условия».
| Зарегистрировано поверок | 3389 |
| Поверителей | 41 |
| Актуальность данных | 06.12.2025 |
