| Номер в госреестре | 90315-23 |
| Наименование СИ | Шумомеры цифровые |
| Обозначение типа СИ | VA-SM |
| Изготовитель | Общество с ограниченной ответственностью "Ви энд Эй Инструмент" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; производственная площадка BEI CHENG (HONG KONG) TECHNOLOGY CO, LIMITED, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 27.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Шумомеры цифровые VA-SM (далее - шумомеры) предназначены для измерений уровня звукового давления (далее - УЗД).
Шумомер состоит из электронных плат, клавиатуры управления, жидкокристаллического дисплея и электретного микрофона. Шумомер выполнен в пластиковом корпусе. На обратной стороне имеется приспособление для крепления шумомера на штатив.
Принцип действия шумомера основан на преобразовании внешнего уровня звукового давления в электрический сигнал с последующей обработкой.
Информация о режиме работы шумомера и результаты измерений отображаются на дисплее.
К данному типу шумомеров относятся три модификации шумомеров цифровых VA-SM8080, VA-SM8081, VA-SM8082. Модификации отличаются внешним видом, диапазонами измерений и допускаемой погрешностью измерений, габаритными размерами и массой.
Шумомер VA-SM8080 имеет частотную коррекцию «С», VA-SM8081 - частотную коррекцию «А», а VA-SM8082 - частотные коррекции «А» и «С» в соответствии с ГОСТ Р 53188.1-2019.
В модификации VA-SM8080 имеется возможность ручного переключения диапазонов измерений: «Low(нижний) - 30-80 дБ», «АШо(автоматический режим) - 30-80 дБ», «Мд^верхний) - 70-120 дБ»; у модификации VA-SM8081 - «АШо(автоматический режим) -
30-130 дБ»; у модификации VA-SM8082 - «Low(нижний) - 30-80 дБ», «АШо(автоматический режим) - 30-130 дБ».
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и наносится на заднюю панель прибора на маркировочной табличке типографским способом.

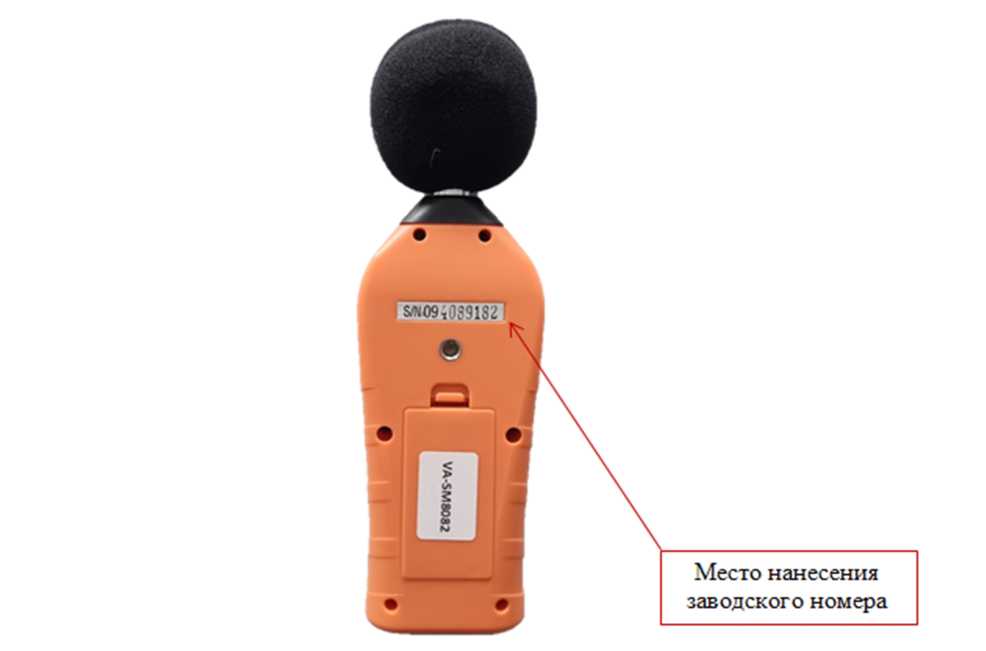

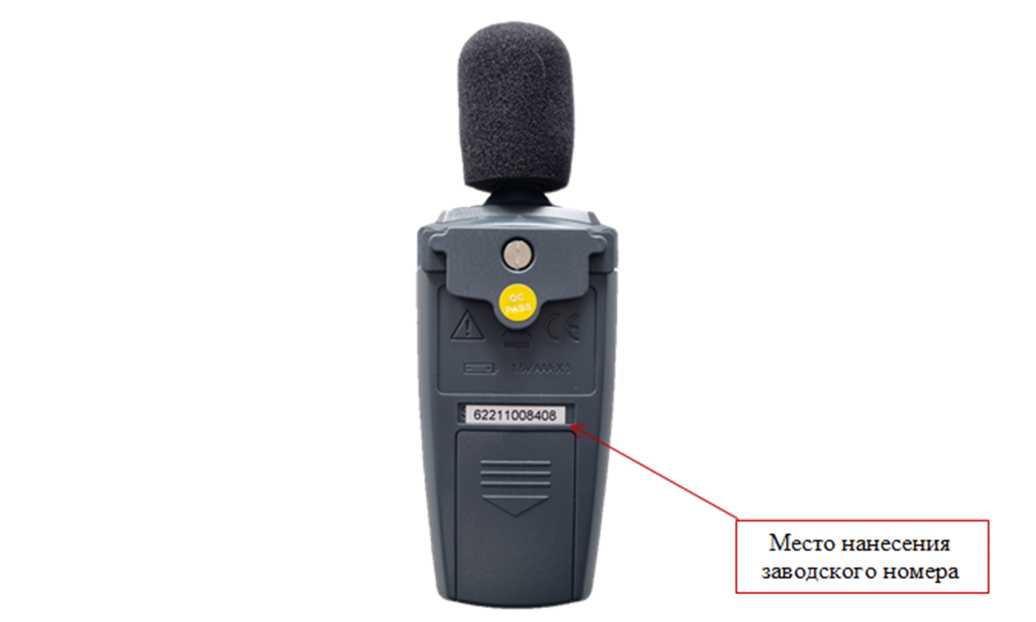

Общий вид средства измерений с указанием места нанесения заводского номера представлен на рисунках 1-6.

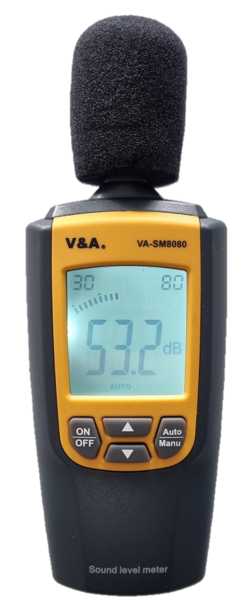

Рисунок 1 - Общий вид шумомера модификации VA-SM8080 (вид спереди)
Рисунок 3 - Общий вид шумомера модификации VA-SM8081 (вид спереди)

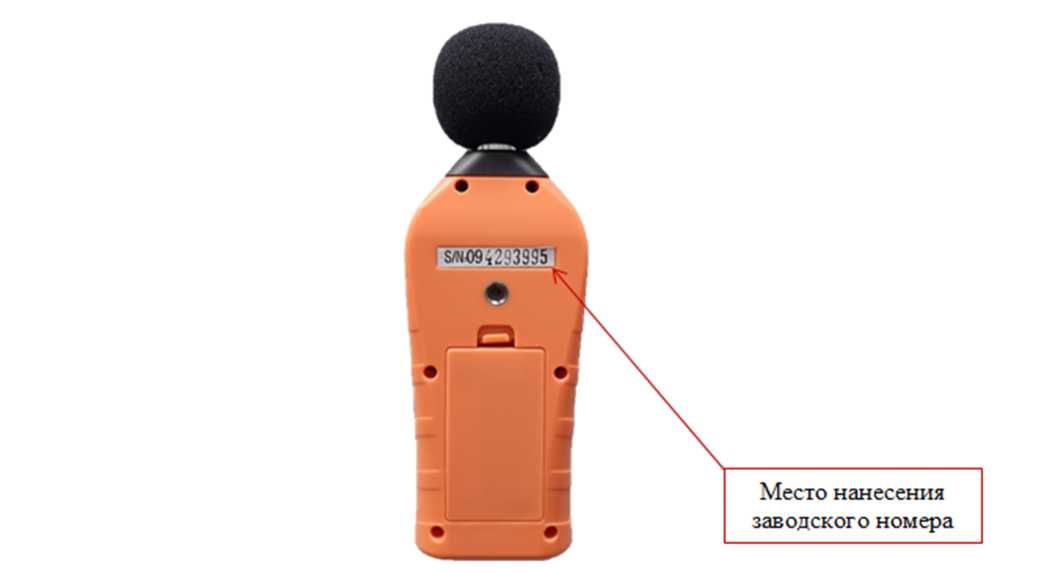

Рисунок 4 - Общий вид шумомера модификации VA-SM8081 (вид сзади)
Рисунок 5 - Общий вид шумомера модификации VA-SM8082 (вид спереди)
Пломбирование шумомеров не предусмотрено.
Для управления режимами работы шумомеров и обработки измерительных сигналов применятся внутреннее (встроенное) программное обеспечение (ПО), которое устанавливается при изготовлении и не имеет возможности считывания и модификации.
Конструкция шумомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию, ПО не идентифицируется.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | недоступно пользователю |
| Номер версии (идентификационный номер) ПО | недоступно пользователю |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | недоступно пользователю |
Таблица 2- Метрологические характеристики______
| Наименование характеристики | Значение для модификации | ||
| VA-SM8080 | VA-SM8081 | VA-SM8082 | |
| Диапазон рабочих частот, Г ц | от 31,5 до 8000,0 | от 31,5 до 8000,0 | от 31,5 до 8000,0 |
| Диапазоны измерений УЗД, дБ, в режимах: Low (Нижний) | от 30 до 80 | _ | от 30 до 80 |
| High (Верхний) | от 70 до 120 | _ | _ |
| Auto (Автоматический режим) | от 30 до 80 | от 30 до 130 | от 30 до 130 |
| Пределы допускаемой абсолютной погрешности измерений УЗД, дБ, на рабочих частотах: 31,5 Гц | ±5,0 | ±2,0 | ±1,5 |
| 63 Гц | ±2,5 | ±4,0 | ±4,0 |
| 125 Гц | ±2,0 | ±1,0 | ±1,0 |
| 250 Гц | ±1,0 | ±1,0 | ±2,5 |
| 500 Гц | ±1,0 | ±2,0 | ±4,0 |
| 1000 Гц | ±1,0 | ±1,0 | ±1,0 |
| 2000 Гц | ±1,0 | ±3,0 | ±3,0 |
| 4000 Гц | ±3,0 | ±7,0 | ±9,0 |
| 8000 Гц | ±10,0 | ±7,0 | ±9,0 |
| Наименование характеристики | Значение для модификации | ||
| VA-SM8080 | VA-SM8081 | VA-SM8082 | |
| Напряжение питания постоянного тока, В | 1,5 х 3 (4,5) | 9 | 9 |
| Масса, г, не более | 150 | 173 | 210 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 156х60х32 | 130х57х30 | 200х63х30 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +25 от 30 до 75 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 | ||
наносится на титульный лист руководства по эксплуатации типографским способом Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 4 -Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Шумомер цифровой | VA-SM8080 или VA-SM8081 или VA-SM8082 | 1 шт. |
| Ветровая насадка | - | 1 шт. |
| Наручный ремешок | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Г арантийный талон | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Батарея | 1 шт.1) | |
| Кейс2) | - | 1 шт. |
| 1)VA-SM8080 комплектуется 3 батарейками типа ААА 2) только для модификаций VA-SM8080 и VA-SM8082 | ||
приведены в п. 4 «Устройство и работа прибора» руководства по эксплуатации.
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
ГОСТ Р 53188.1-2019 ГСИ. Шумомеры. Часть 1. Технические требования;
ТУ 26.51.53-001-21839994-2023 Шумомеры цифровые VA-SM. Технические условия.
| Зарегистрировано поверок | 2404 |
| Поверителей | 34 |
| Актуальность данных | 08.06.2025 |
