Термометры манометрические показывающие и сигнализирующие АТМ, 89112-23

Назначение

Термометры манометрические показывающие и сигнализирующие АТМ (далее по тексту - термоманометры) предназначены для измерений температуры масла и обмотки силовых масляных трансформаторов и преобразований измеренных значений в выходной сигнал в виде силы постоянного тока (4-20 мА).

Описание

Принцип действия термоманометров основан на зависимости давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон, в результате чего происходит изменение давления в термосистеме. Происходящая вследствие этого упругая деформация пружины через тягу и трибко-секторный механизм вызывает отклонение показывающей стрелки относительно циферблата. Вместе с показывающей стрелкой перемещается ведущий поводок, жестко насаженный на ось трибки и осуществляющий кинематическую связь измерительного устройства с сигнализирующим.

Конструктивно термоманометры состоят из измерительного и сигнализирующего устройств, заключенных в корпусе.

В состав измерительного устройства термоманометров входят:

-    термосистема, состоящая из термобаллона, соединительного капилляра, защищенного по всей длине металлической или полиэтиленовой оболочкой, и манометрической пружины, впаянной в держатель;

-    трибко - секторный механизм.

Термоманометры изготавливаются в двух модификациях АТМ-0/120 и АТМ-0/160, условное обозначение исполнений которых представлено на рисунке 1.

I_I I_I I_I I_I I_I I_I I_I I_I I_I

1    23    4    5    67    8    9

Рисунок 1 - Схема структурного обозначения

1)    АТМ - тип средства измерений;

2)    Модификация - может принимать обозначения «АТМ-0/120» - диапазон измерений температуры от 0 до +120 °С, «АТМ-0/160» - диапазон измерений температуры от 0 до +160 °С;

3)    Количество сигнализаторов - может принимать значения от 2 до 6 шт.;

4)    Модель корпуса - может принимать значения 1 или 2;

5)    Количество кабельной арматуры - может принимать значения от 2 до 6;

6)    Тип кабельной арматуры (кабельных вводов) - может принимать значения от 1 до 3;

7)    Степень защиты по ГОСТ 14254-2015 - может принимать значения IP54, IP56, IP66, IP67;

8)    Цвет лакокрасочного покрытия термоманометра - может принимать значения согласно таблицы RAL;

9)    Климатическое исполнение и категория размещения по ГОСТ 15150-69 - может принимать значения УХЛ1, Т1, О1.

Заводские номера наносятся в виде цифрового обозначения лазерной гравировкой на табличку из некорродирующего материала.

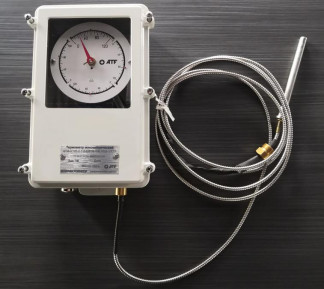

Общий вид термоманометров представлен на рисунке 2.

Нанесение знака поверки на термоманометры в обязательном порядке не предусмотрено. Знак поверки наносится в паспорт на термоманометр. Пломбирование термоманометров не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Окончание таблицы 1

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом и на шилдик на корпусе термоманометра методом лазерной гравировки

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.51.51-001-40945325-2022 Термометры манометрические показывающие сигнализирующие. Технические условия.
