| Номер в госреестре | 88683-23 |
| Наименование СИ | Аудиоанализатор |
| Обозначение типа СИ | АРх525 |
| Изготовитель | Корпорация Audio Precision, Inc., США |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аудиоанализатор АРх525 (далее - аудиоанализатор) предназначен для воспроизведения сигналов низкочастотных колебаний, исследования формы и измерений параметров спектра низкочастотных сигналов, воспроизведения и измерений напряжения постоянного тока, измерений напряжения и частоты переменного тока.
Конструктивно аудиоанализатор выполнен в виде измерительного прибора, подключённого к персональному компьютеру (далее - ПК) с установленным специальным программным обеспечением (далее - ПО). Отображение результатов измерений, происходит на экране ПК. На передней панели расположены входы анализатора и выходы генератора. На задней панели размещены разъём сетевого питания, интерфейс дистанционного управления USB, вход и выход синхросигнала.
Принцип действия аудиоанализатора основан на аналогово-цифровом преобразовании входного сигнала с дальнейшей его обработкой и выводом на экран результатов измерения в различном формате - напряжение, частота, спектр, осциллограмма и т.д. Встроенный в анализатор низкочастотный генератор работает на принципе цифро-аналогового преобразования и воспроизводит различные формы сигналов, задаваемые в цифровом виде. Для уменьшения искажений вход анализатора и выход генератора оснащены переключаемыми фильтрами. Управление режимами работы аудиоанализатора осуществляется с помощью ПО и измерительная информация отображается на экране ПК.
Серийный номер, идентифицирующий аудиоанализатор, указывается на информационной наклейке на корпусе измерительного прибора в формате буквенно-цифрового обозначения.

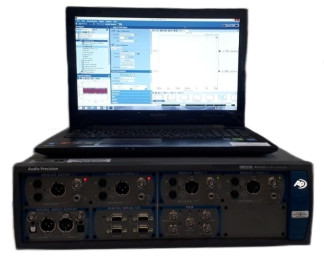

Общий вид аудиоанализатора представлен на рисунке 1. Пломбирование аудиоанализатора не предусмотрено. Знак поверки заносится в эксплуатационную документацию аудиоанализатора.

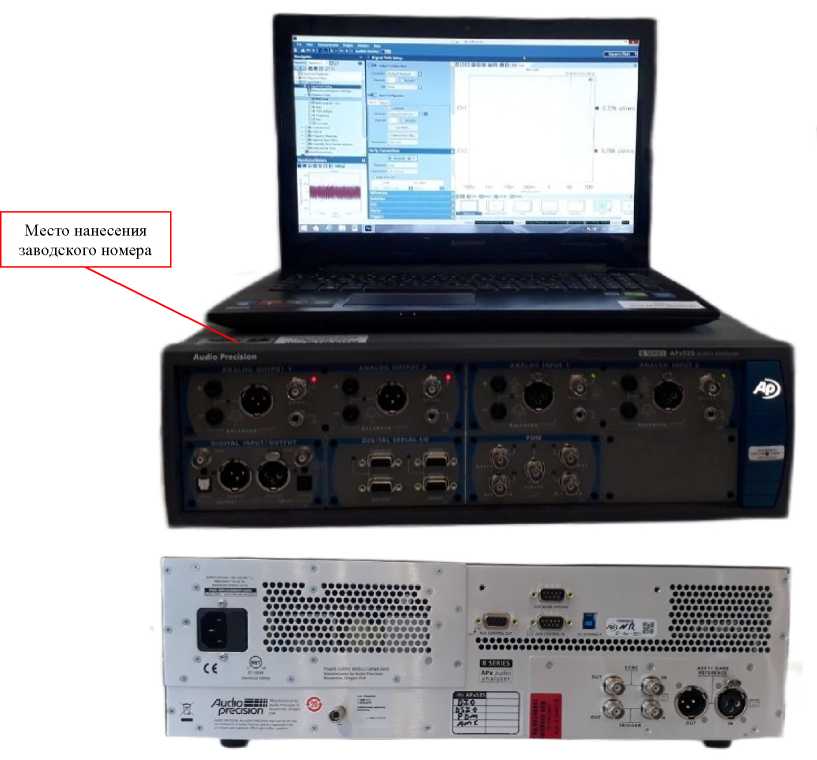

Рисунок 1 - Общий вид аудиоанализатора АРх525
Для управления режимами работы аудиоанализатора и обработки измерительных сигналов применяется ПО.
Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | APx500 |
| Номер версии (идентификационный номер) ПО | V6.0.2.600.149330 и выше |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Выходные каналы | |
| Количество каналов | 2 |
| Выходное сопротивление на балансном выходе (допустимое отклонение от номинала ±1 %), Ом | 40 100 150 200 600 |
| Выходное сопротивление на несимметричном выходе (допустимое отклонение от номинала ±1 %), Ом | 20 50 75 100 600 |
| Диапазон рабочих частот сигналов синусоидальной формы, Гц | от 5 до 80000 |
| Диапазон установки выходного напряжения сигналов синусоидальной формы, Вскз балансный выход несимметричный выход | от 0,024 до 26,66 от 0,012 до 13,33 |
| Пределы допускаемой относительной погрешности установки значений выходного напряжения сигналов синусоидальной формы на частоте 1 кГц, % | ±0,35 |
| Неравномерность частотной характеристики относительно опорной частоты 1 кГц при воспроизведении сигналов синусоидальной формы, дБ от 5 до 20000 Г ц включ. св. 20 до 50 кГц включ. св. 50 до 80 кГц включ. | ±0,008 ±0,03 ±0,1 |
| Пределы допускаемой абсолютной погрешности установки частоты сигналов синусоидальной формы | ±(3^10-6 F + 100 мкГц) F - частота сигнала |
| Диапазон установки постоянного напряжения смещения, Вскз балансный выход несимметричный выход | от минус 12 до 12 от минус 6 до 6 |
| Пределы допускаемой относительной погрешности установки постоянного напряжения смещения, В | ±(0,0025^СКЗ+100 мкВ), иСКЗ - СКЗ выходного сигнала |
| Пределы допускаемой относительной погрешности установки значения выходного напряжения сигналов прямоугольной формы на частоте 100 Гц, % | ±1,2 |
| Время нарастания сигналов прямоугольной формы, мкс, менее | 2 |
| Входные каналы | |
| Количество каналов | 2 |
| Входное сопротивление (допустимое отклонение от номинала ±1 %), Ом | 300 600 100 000 |
| Диапазон измерений входного напряжения переменного тока, Вскз балансный вход несимметричный вход | от 0,01 до 300 от 0,005 до 160 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений входного напряжения переменного тока на частоте 1 кГц, % | ±0,5 |
| Неравномерность частотной характеристики относительно опорной частоты 1 кГц при измерениях напряжения переменного тока, дБ от 10 Гц до 20 кГц включ. св. 20 до 50 кГц включ. св. 50 до 80 кГц включ. св. 80 до 200 кГц включ. | ±0,008 ±0,03 ±0,1 ±0,2 |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне частот от 5 Гц до 1 МГ ц, %, не более | ±(240-6 F + 100 мкГц) F - частота сигнала |
| Диапазон измерений входного напряжения постоянного тока, В | от 0,005 до 160 |
| Пределы допускаемой относительной погрешности измерений входного напряжения постоянного тока, % | ± 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (без учёта ПК), мм, не более: | |
| ширина | 432 |
| высота | 129 |
| длина | 467 |
| Масса, кг, не более | 11,0 |
| Параметры электрического питания: | |
| напряжение питания промышленной сети, В | от 209 до 231 |
| частота переменного тока сети питания, Гц | от 49,5 до 50,5 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от +20 до +26 |
| относительная влажность окружающего воздуха, % | от 30 до 65 |
| атмосферное давление, кПа | от 95 до 107 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность аудиоанализатора
| Наименование | Обозначение | Количество |
| 1 Аудиоанализатор | АРх525 | 1 шт. |
| 2 Персональный компьютер с установленным ПО | _ | 1 шт. |
| 3 Руководство по эксплуатации | _ | 1 экз. |
| 4 Паспорт | _ | 1 экз. |
| 5 Методика поверки | _ | 1 экз. |
приведены в документе «Аудиоанализатор АРх525. Руководство по эксплуатации».
Приказ Росстандарта от 3 сентября 2018 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
