| Номер в госреестре | 88313-23 |
| Наименование СИ | Анализаторы рентгенофлуоресцентные портативные |
| Обозначение типа СИ | TrueXEnergy |
| Изготовитель | LANScietific Co. Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 28.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы рентгенофлуоресцентные портативные TrueXEnergy (далее - анализаторы) предназначены для измерений массовой доли элементов в веществах и материалах, а также измерений толщины покрытий методом энергодисперсионной рентгеновской флуоресценции.
Принцип действия анализаторов основан на методе вторичного рентгеновского излучения. Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника возбуждения используется рентгеновская трубка.
Анализатор состоит из источника рентгеновского излучения (рентгеновская трубка при напряжении 50 кВ и токе 200 мкА с вольфрамовым, серебреным, родиевым или золотым анодом), детектора, литиевой батареи питания, интегрированного компьютера, предназначенного для приема, обработки и выдачи информации под управлением специализированного программного обеспечения.
Анализаторы выпускаются в следующих модификациях: Alloy, Alloy+, Gold, Catalist, Geo, которые отличаются материалом анода рентгеновской трубки и детектора.
Анализаторы рентгенофлуоресцентные портативные TrueXEnergy Alloy состоят из рентгеновской трубки с вольфрамовым или серебряным анодом и полупроводникового Si-PIN детектора площадью 12 мм2, анализаторы TrueXEnergy Alloy+ состоят из рентгеновской трубки с родиевым или вольфрамовым или серебряным или золотым анодом и SDD детектора площадью 22 мм2, анализаторы TrueXEnergy Gold состоят из рентгеновской трубки с родиевым или вольфрамовым анодом и полупроводникового Si-PIN детектора площадью 12 мм2, анализаторы TrueXEnergy Catalist состоят из рентгеновской трубки с серебряным или вольфрамовым анодом и полупроводникового Si-PIN детектора площадью 12 мм2, анализаторы TrueXEnergy Geo состоят из рентгеновской трубки с родиевым или вольфрамовым анодом и SDD детектора увеличенной площади 26 мм2. Наименование модификации прибора указывается в паспорте анализатора, входящий в комплектность средства измерений.
Программное обеспечение анализаторов имеет режим измерений массовой доли элементов, предоставляемый с приборами всех модификаций, и режим измерений толщины покрытий, предоставляемый по заказу.
Общий вид анализаторов, схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 1.

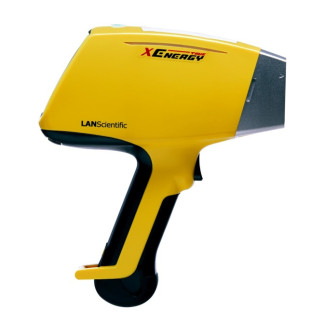

Рисунок 1 - Общий вид анализаторов, схема пломбировки от несанкционированного доступа и
место нанесения заводского номера
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер состоит из арабских цифр, наносится печатным способом на наклейку, наносимую в месте, указанном на рисунке 1.
Управление анализаторами и обработка результатов измерений проводится с помощью специального встроенного программного обеспечения (ПО) TrueXEnergy предназначенного для управления, сбора данных и анализа с возможностью настройки анализатора.
Несанкционированный доступ к программному обеспечению исключён ограничением прав доступа с помощью пароля.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TrueXEnergy |
| Номер версии (идентификационный номер) ПО, не ниже | 22.5.25 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли, % | от 0,01 до 100 |
| Диапазон измерений толщины покрытий*, мкм | от 0,8 до 23,0 |
| Пределы допускаемой относительной погрешности измерений толщины покрытий*, % | ±10 |
| Среднее квадратическое отклонение случайной составляющей погрешности измерений массовой доли элементов, %, не более | 0,2 |
| Пределы допускаемой относительной погрешности измерений массовой доли элементов, %: для массовой доли от 0,01 до 0,1 % включ. | ±30 |
| для массовой доли св. 0,1 до 1,0 % включ. | ±20 |
| для массовой доли св. 1,0 до 100 % | ±5 |
| Примечание: * При наличии режима измерения толщины покрытий |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой доли, % | от 0,001 до 100 |
| Диапазон показаний толщины покрытий*, мкм | от 0,01 до 50 |
| Разрешающая способность детектора, эВ, не более: | |
| - Si-Pin | 145 |
| - SDD | 129 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 110 до 220 |
| - частота переменного тока, Г ц | от 49 до 51 |
| Габаритные размеры, мм, не более: | |
| - высота | 290 |
| - ширина | 80 |
| - длина | 255 |
| Масса, кг, не более | 1,6 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от -20 до +50 |
| - относительная влажность, % | от 10 до 90 |
| Примечание: * При наличии режима измерения толщины покрытий |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор рентгенофлуоресцентный портативный | TrueXEnergy | 1 шт. |
| Чехол для переноски | - | 1 шт. |
| Продолжение таблицы 4 | ||
| Наименование | Обозначение | Количество |
| Док-станция | - | 1 шт. |
| Калибровочный образец | - | 1 шт. |
| Адаптер переменного тока | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Аккумуляторная батарея | - | 1 шт. |
| Дополнительная аккумуляторная батарея | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
Приведены в разделе 2.3 «Проведение анализа» руководства по эксплуатации «Анализаторы рентгенофлуоресцентные портативные TrueXEnergy».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3455 «Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2089 «Об утверждении государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях»;
Стандарт предприятия LANScietific Co. Ltd, Китай.
| Зарегистрировано поверок | 36 |
| Поверителей | 4 |
| Актуальность данных | 17.04.2024 |
