Тепловизоры МЕГЕОН, 88161-23

Назначение

Тепловизоры МЕГЕОН (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника тщательно обрабатывает полученные данные.

Тепловизоры выпускаются в трех модификациях - 27711, 7721, 27731, различающиеся метрологическими и основными техническими характеристиками, которые представлены в таблицах 1-2.

Заводские номера в виде цифрового обозначения наносятся на информационную этикетку тепловизора типографским методом

Знак поверки и пломбирование тепловизоров не предусмотрено.

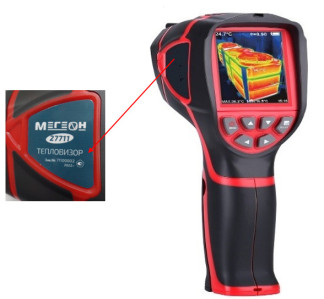

Общий вид тепловизоров и места нанесения заводских номеров и знака утверждения типа представлены на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Сведения о программном обеспечении

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на информационную этикетку тепловизора типографским методом и на титульный лист руководства по эксплуатации типографским способом

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Инструкция по эксплуатации» документа 27XXX РЭ «Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. Техническая документация фирмы-изготовителя;

ТУ 26.51.66-001-23430128-2022 Тепловизоры торговой марки «МЕГЕОН».

Технические условия
