| Номер в госреестре | 88144-23 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | АС-04-2370 |
| Изготовитель | ITW India Private Limited (BISS Division), Индия |
| Год регистрации | 2023 |
| Срок свидетельства | 03.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры АС-04-2370 (далее - контроллеры) предназначены для измерений электрических сигналов от первичных измерительных преобразователей, передачи измеренных данных по цифровым интерфейсам в компьютерные системы и отображения измеренных значений.
Принцип действия контроллеров АС-04-2370 основан на усилении входного аналогового сигнала, его оцифровки и измерении величины входного сигнала от первичных измерительных преобразователей.
Конструктивно контроллеры выполнены в виде моноблока в металлическом корпусе на резиновых ножках. Подвод кабелей внешних подключений выполнен на заднем торце корпуса контроллера. На лицевой панели расположен двухцветный световой индикатор, встроенный в кнопку включения, отображающий режимы работы.
Основными компонентами контроллеров являются: плата с цифровым сигнальным процессором, материнская плата с разъёмами шлейфов, платы-преобразователи сигналов, блок питания.
К средствам измерений данного типа относятся контроллеры АС-04-2370 модификаций АС-04-2370-05, АС-04-2370-10, АС-04-2370-20, АС-04-2370-30. Модификации отличаются количеством измерительных каналов, габаритными размерами и массой.
Заводской номер контроллеров в числовом формате указывается методом печати на маркировочной табличке, расположенной на заднем торце контроллера.
Нанесение знака поверки на средство измерений не предусмотрено.

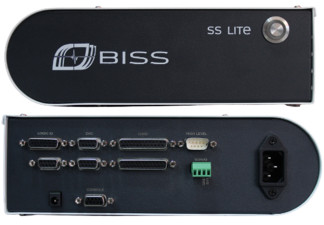

Общий вид контроллеров представлен на рисунках 1 - 4.
Общий вид маркировочной таблички представлен на рисунке 5.
лгпп
ss ите
Рисунок 3 - Общий вид контроллеров АС-042370-20
| дщ | ш^я | ^яш |
| Яд ' | ^яя | ^яш |
| ям | ^яя | |
| ЯД | ^яя | Ж |
| шт | кия | |
| ш | MSB | |
| яя | ||
| Ш |
О ftp С' О Г t> '~~То о Г~То о —
ITW tndia Pvt Ltd-Bt3s Division
rai Mo. A%7 C, Ciqh, 4Vi Phau, . QaitfliJor+H
DIGITAL SERVO CONTROLLER Model No :
Serial No :
Controller ID:
В процессе эксплуатации контроллер не предусматривает внешних механических или электронных регулировок. Пломбирование контроллеров не производится.
Рисунок 5 - Общий вид маркировочной таблички
Power Input:
Voltage : 100-220 VAC Amp: 6 HZ ; 50/60 Phase : 1
Made In India
Г
MS »то ,fW BI
КВА
MSB ^ ‘ j
ERC
Для работы с контроллерами используется метрологически значимое программное обеспечение (далее - ПО) «MTL32_2020», устанавливаемое на локальном персональном компьютере для управления контроллером, обработки и хранения результатов измерений. Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MTL32 2020 |
| Номер версии (идентификационный номер) ПО | не ниже V5.23P |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, мВ | от -25 до +25 |
| Пределы допускаемой приведенной погрешности к диапазону измерений напряжения постоянного тока, % | ±0,1 |
| Диапазон измерений напряжения переменного тока в диапазоне частот от 3 до 5 кГ ц, мВ | от 50 до 500 |
| Пределы допускаемой приведенной погрешности к диапазону измерений напряжения переменного тока в диапазоне частот от 3 до 5 кГц, % | ±0,5 |
| Диапазон измерений напряжения постоянного тока, В | от -5 до +5 |
| Пределы допускаемой приведенной погрешности к диапазону измерений напряжения постоянного тока, % | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Модификация | АС-04-2370-05 | АС-04-2370-10 | АС-04-2370-20 | АС-04-2370-30 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 250x141x80 | 493x351x133 | 493x351x214 | 493x351x363 |
| Масса, кг, не более | 1,6 | 9,6 | 13,2 | 22,0 |
| Количество измерительных каналов, шт. | от 1 до 4 | от 1 до 10 | от 1 до 24 | от 1 до 80 |
| Параметры электрического питания подключаемых датчиков к контроллерам: -постоянное напряжение питания тензодатчиков, В - переменное напряжение питания с частотой 3 кГц индуктивных датчиков, В | 5 0,5, 1, 2 | |||
| Наименование характеристики | Значение |
| Модификация | АС-04-2370-05 АС-04-2370-10 АС-04-2370-20 АС-04-2370-30 |
| Напряжение питания переменного тока при частоте от 50 до 60 Гц, В | 110/230+10 %-15 % |
| Условия эксплуатации: -температура окружающей среды, °С | от +15 до +25 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер | АС-04-2370 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 6 «Метод измерения» «КОНТРОЛЛЕРЫ АС-04-2370-05, АС-04-2370-10, АС-04-2370-20, АС-04-2370-30. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Г осударственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Г осударственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2 109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г.
№ 1942;
Стандарт предприятия ITW India Private Limited (BISS Division), Индия.
| Зарегистрировано поверок | 22 |
| Поверителей | 4 |
| Актуальность данных | 10.06.2025 |
