| Номер в госреестре | 88036-23 |
| Наименование СИ | Шаблоны сварщика |
| Обозначение типа СИ | WG-2+ |
| Изготовитель | Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Шаблоны сварщика WG2+ предназначены для измерений линейно-угловых размеров: смещения кромки, высоты катета углового шва, высоты выпуклости, глубины вогнутости, длины подрезов корня стыкового одностороннего шва кромок, длины притупления кромок, высоты углового шва, толщины зазора в соединении, чешуйчатости кромок в тавровых, угловых и нахлесточных соединениях шва, ширины шва, плоского угла разделки кромки при инструментальном контроле сварных швов.
Конструктивно шаблоны сварщика WG-2+ состоят из основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя.
Принцип действия шаблонов основан на совмещении измеряемых элементов с подвижными и неподвижными частями шаблона и снятия отсчета со шкал.
Шаблоны сварщика WG-2+ выпускаются в одной модификации.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, состоит из четырех цифр и наносится на лицевую поверхность шаблона методом лазерной гравировки.

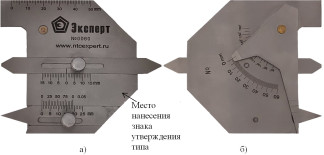

Общий вид шаблонов сварщика WG-2+ представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длин при измерениях: | |
| - размера смещения кромки, высоты катета углового шва, высоты | от -15 до +15 |
| выпуклости, глубины вогнутости, длины подрезов корня стыкового | |
| одностороннего шва кромок, мм | |
| - длины притупления кромок, мм | от 0 до 50 |
| - высоты углового шва, мм | от 1 до 15 |
| - толщины зазора в соединении, мм | от 1 до 6 |
| - размера смешения кромки, высоты катета углового шва, глубины | от 0 до 7 |
| вогнутости, подрезов корня стыкового одностороннего шва, длины | |
| подрезов, чешуйчатости кромок в тавровых, угловых и | |
| нахлесточных соединениях шва, мм | |
| - ширины шва, мм | от 0 до 60 |
| Диапазон измерений плоского угла при измерениях угла разделки | от 80° до 160° |
| кромки | |
| Номинальное значение угла между поверхностями Е и Д | 9 О о |
| Пределы допускаемой абсолютной погрешности измерений | |
| - размера смещения кромки, высоты катета углового шва, высоты | ±0,1 |
| выпуклости, глубины вогнутости, длины подрезов корня стыкового | |
| одностороннего шва кромок, мм | |
| - длины притупления кромок, мм | ±0,2 |
| - высоты углового шва, мм | ±0,3 |
| - толщины зазора в соединении, мм | ±0,1 |
| - высоты катета углового шва, высоты выпуклости, глубины | ±0,1 |
| вогнутости, подрезов корня стыкового одностороннего шва, длины | |
| подрезов, чешуйчатости кромок в тавровых, угловых и | |
| нахлесточных соединениях шва, мм | |
| - ширины шва, мм | ±1 |
| - плоского угла разделки кромки | ±2,5° |
| Допускаемое отклонение угла между поверхностями Е и Д от | ±1° |
| номинального значения |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более | |
| - длина | 105 |
| - ширина | 86 |
| - высота | 17 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С | от -30 до +30 |
Знак утверждения типа наносится
На титульный лист паспорта типографским способом и на средство измерений способом лазерной гравировки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Шаблон сварщика | WG-2+ | 1 шт. |
| Паспорт | - | 1 экз. |
| Футляр | - | 1 шт. |
приведены в пункте 4 «Порядок работы» паспорта.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
ТУ 26.51.33 - 004 - 61670358 - 2020 Шаблон сварщика модели WG-2+. Технические условия.
