Государственный реестр средств измерений

Анализаторы рентгенофлуоресцентные TrueXR, 87262-22

Анализаторы рентгенофлуоресцентные TrneXR (далее - анализаторы) предназначены для измерений массовой доли химических элементов в веществах и материалах методом энергодисперсионной рентгеновской флуоресценции.
Карточка СИ
Номер в госреестре 87262-22
Наименование СИ Анализаторы рентгенофлуоресцентные
Обозначение типа СИ TrueXR
Изготовитель "LANScientific Co., Ltd.", Китай
Год регистрации 2022
Срок свидетельства 03.11.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы рентгенофлуоресцентные TrueXR (далее - анализаторы) предназначены для измерений массовой доли химических элементов в веществах и материалах методом энергодисперсионной рентгеновской флуоресценции.

Описание

Конструктивно анализаторы состоят из источника рентгеновского излучения, детектора, управляющей электроники и блока питания, скомпонованных в пластиковом корпусе, окрашиваемом в серо-синий цвет в соответствии с рисунком 1.

В качестве источника рентгеновского излучения используется маломощная рентгеновская трубка. Для регистрации рентгеновского излучения служит полупроводниковый детектор высокого разрешения SDD - кремниевый дрейфовый детектор. Для охлаждения чувствительного элемента детектора применяется устройство Пельтье.

В анализаторе реализована функция блокировки питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта.

Анализатор оснащен встроенным компьютером с операционной системой Android®, сенсорным дисплеем и возможностью подсоединения внешнего компьютера через USB кабель.

Результаты измерений, включая полученные спектры, и параметры градуировочных зависимостей хранятся в памяти анализатора. Для переноса данных в анализаторе имеется USB разъем. Анализатор поставляется со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.

Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, генерируемое рентгеновской трубкой, взаимодействует с элементами анализируемого образца и создает вторичное рентгеновское излучение, спектр которого зависит от элементного состава образца.

Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в образце.

Степень защиты оболочки от проникновения пыли и воды IP69 по ГОСТ 14254-2015.

Заводской номер имеет цифровой формат и наносится на боковой панели анализатора травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра анализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки. Знак поверки наносится в паспорт.

Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

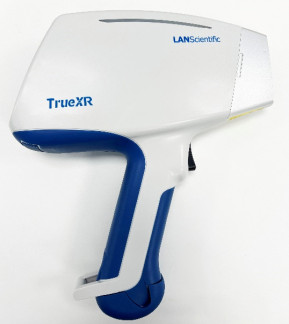

Общий вид анализаторов и место нанесения заводского номера представлены на рисунке 1.

LANSoentific

TrireXR

Место нанесения заводского номера

Рисунок 1 - Общий вид анализаторов и место нанесения заводского номера

Программное обеспечение

Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Влияние ПО анализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

LANScientific XRF SW

Номер версии (идентификационный номер) программного обеспечения

не ниже 22.5

Цифровой идентификатор программного обеспечения

-

Конструкция анализатора исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Наименование характеристики

Значение

Анализируемые элементы

от Na до Сm

Диапазон измерений массовой доли элементов в твердых образцах, в том числе порошках, %

от 0,001 до 100

Пределы допускаемой относительной погрешности измерений массовой доли элементов в твердых образцах, в том числе порошках, %, в поддиапазонах:

- от 0,001 до 0,1 % включ.

- от 0,1 до 1,0 % включ.

- св. 1,0 до 30 % включ.

- св. 30,0 до 100 % включ.

±25,0 ±25,0 ±5,0 ±3,0

Предел допускаемого относительного среднего квадратического отклонения (СКО) массовой доли элементов в твердых образцах, в том числе порошках, %, в поддиапазонах:

- от 0,001 до 0,1 % включ.

- от 0,1 до 1,0 % включ.

- св. 1,0 до 30 % включ.

- св. 30,0 до 100 % включ.

19

18

2,5

1,8

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество одновременно определяемых элементов, не менее

52

Габаритные размеры, мм, не более

- длина

- ширина

- высота

265 85

290

Масса, кг, не более

2,0

Напряжение питания от съемной литий-ионной батареи, В

7,2

Время непрерывной автономной работы от аккумулятора, ч, не менее

12

Время установления рабочего режима, с, не более

45

Время измерения, с

от 1 до 999

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха без конденсата, %, не более

- атмосферное давление, кПа

от -22 до +50

98 от 84 до 106

Средний срок службы, лет

11

Средняя наработка на отказ, ч

150 000

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор рентгенофлуоресцентный

TrueXR

1 шт.

Руководство по эксплуатации

-

1 экз.*

Методика поверки

-

Паспорт

-

1 экз.

* по требованию или в электронном виде

Сведения о методах измерений

приведены в разделе 2.5 руководства по эксплуатации «Анализаторы рентгенофлуоресцентные

TrueXR».

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3455 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;

Техническая документация фирмы “LANScientific Co., Ltd.”.

Зарегистрировано поверок 979
Поверителей 39
Актуальность данных 08.06.2025
