| Номер в госреестре | 87033-22 |
| Наименование СИ | Камеры тепловизионные портативные |
| Обозначение типа СИ | GUIDE P120V |
| Изготовитель | Компания "Wuhan Guide Sensmart Technology Co., ltd", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 11.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные портативные GUIDE P120V (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры тепловизионные портативные GUIDE P120V конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся сенсорный ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, светодиодная лампа, объектив видимого света. На нижней части корпуса распложены монтажное отверстие и интерфейс USB типа С. На верхней части корпуса расположены клавиша включения (выключения) и клавиша для съемки фото.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на встроенную память тепловизора объемом 4 Гб (не менее 500 кадров), передана посредством прямого подключения к USB-порту или при помощи беспроводной связи по Wi-Fi.

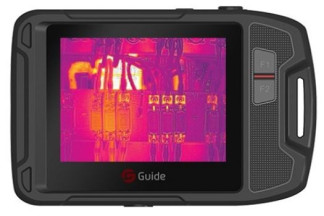

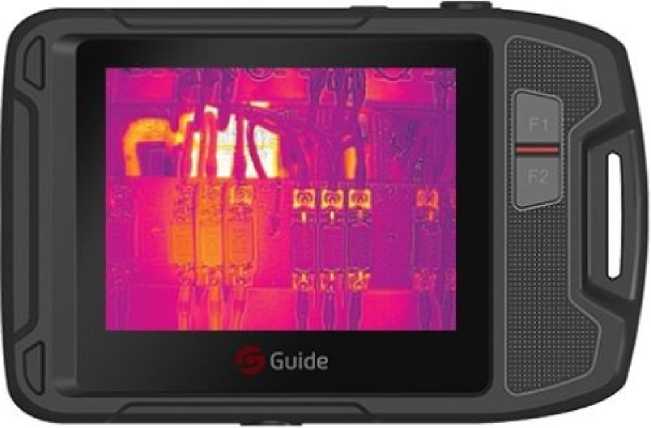

Фотографии общего вида тепловизоров и место нанесения серийного номера приведены на рисунке 1. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке. Буквенно-цифровой заводской (серийный) номер тепловизиров наносится на информационную наклейку, расположенную под объективом.
Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.

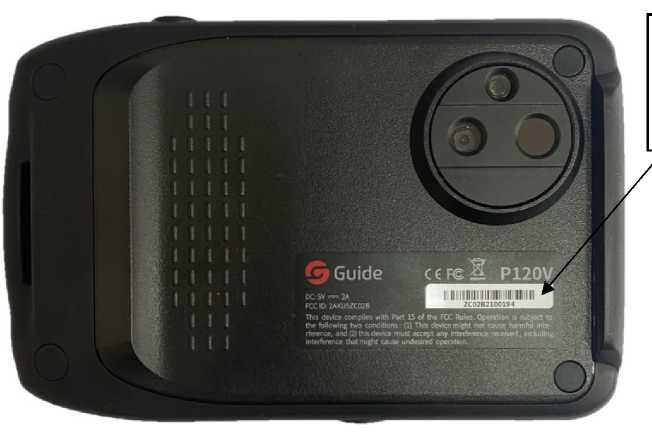

место нанесения серийного номера
Рисунок 1 - Общий вид тепловизоров и место нанесения серийного номера
Пломбирование тепловизоров не предусмотрено.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО камер тепловизионных портативных GUIDE P120V
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | software | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.4.7 | 4.3 |
| Цифровой идентификатор программного обеспечения | отсутствует | |
Автономное программное обеспечение Thermo Tools устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, получение тревожных оповещений и другие функции на компьютере.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 до +150 от +100 до +400 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,06 |
| Спектральный диапазон, мкм | от 7,5 до 14,0 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 50,0° х 38,0° |
| Фокусное расстояние, мм | 2,28 |
| Пространственное разрешение, мрад | 7,6 |
| Количество пикселей матрицы детектора, пикселихпиксели | 120x90 |
| Коэффициент излучения | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, г, не более | 240 |
| Запись изображений или частота обновлений, Г ц | 15 или 9 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 133x87x24 |
| Тип батареи | Встроенная несъемная аккумуляторная литиевая батарея |
| Время работы от батареи, ч, не менее (при выключенном Wi-Fi) | 2 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -10 до +50 от 5 до 95 |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная портативная | GUIDE P120V | 1 шт. |
| USB-кабель (Тип С) | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации на камеры тепловизионные портативные GUIDE P120V (на русском языке) | - | 1 экз. |
| Футляр для переноски | - | 1 шт. |
| Ремешок на запястье | - | 1 шт. |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия на камеры тепловизионные портативные GUIDE P120V, разработанный компанией «Wuhan Guide Sensmart Tech Co., Ltd.», Китай.
