| Номер в госреестре | 86918-22 |
| Наименование СИ | Газоанализаторы хроматографические |
| Обозначение типа СИ | ГЕОТЕК |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственное Предприятие "ГЕОТЕК-ПРИБОР" (ООО НПП "ГЕОТЕК-ПРИБОР"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 28.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы хроматографические ГЕОТЕК (далее - газоанализаторы) предназначены для измерений объемной доли водорода и углеводородных газов в газовых смесях.
К данному типу средств измерений относится газоанализаторы следующий модификаций 001 и 002, которые отличаются массогабаритными размерами, количеством измеряемых компонентов, системой термостабилизации корпуса и зоной монтажа.
Принцип действия газоанализатора основан на методе газоадсорбционной хроматографии, при котором анализируемая газовая смесь под давлением газа-носителя проходит через колонку (отрезок газовой линии), заполненную сорбентом, где вследствие различной скорости сорбирования компонентов они удерживаются различное время и затем последовательно подаются на детектор, сигнал которого пропорционален их содержанию.
Газоанализаторы представляют собой стационарные многоканальные автоматические приборы непрерывного действия.
Конструктивно газоанализатора выполнен в прямоугольном корпусе, внутри которого размещаются измерительные блоки и системы, а на поверхности расположены выключатель электропитания, электрические разъемы подключения внешних устройств и штуцеры входа и выхода пневмосистем. Внутри корпуса измерительные блоки и системы соединены между собой с выключателем электропитания и узлами подключения внешних устройств на корпусе.
Газоанализаторы обеспечивают передачу показаний на внешнее устройство посредством интерфейса RS-485

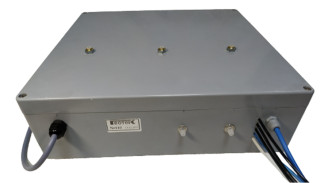

Общий вид газоанализатора с указанием места нанесения заводского номера приведены на рисунке 1.
Заводской номер в виде цифро-буквенного обозначения, состоящие из арабских цифр и букв латинского алфавита, наносятся термографическим способом на табличку в месте, указанном на рисунке 1.
Пломбирования газоанализаторов не предусмотрено.

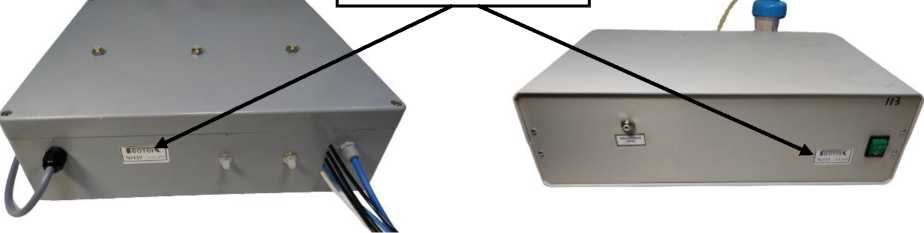

Место указания заводского номера
б) модификация 002
а) модификация 001
Рисунок 1 - Общий вид газоанализатора с указанием места нанесения заводского номера
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GEOTEK 32 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.2.0 |
| Цифровой идентификатор ПО | 11fcled21bbd08331c83c51e74d8e5c4 |
Таблица 2 - Метрологические характеристики
| Модификация | Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой приведенной1) погрешности |
| 001 | Водород (H2) Метан (CH4) Этан (C2H6) Пропан (C3H8) Бутан (C4H10) Пентан (C5H12) | от 0,001 до 10 % | ±15 % |
Продолжение таблицы 2
| Модификация | Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой приведенной1) погрешности |
| 002 | Водород (H2) Метан (CH4) Этан (C2H6) Пропан (C3H8) Изобутан (i-C4H10) Бутан (C4H10) Изопентан (i-C5Hn) Пентан (C5H12) | от 0,001 до 10 % | ±15 % |
) - приведенная погрешность нормирована к верхнему значению диапазона измерений
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахдлинахвысота), мм, не более: - модификация 001 - модификация 002 | 406x415x125 475x76x140 |
| Масса, кг, не более: - модификация 001 - модификация 002 | 14,5 9,1 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа | от +1 до +45 до 80 от 84 до 106 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220 ±10 % 50 ±10 % |
| Потребляемая мощность, В-А, не более: - модификация 001 - модификация 002 | 350 150 |
| Время прогрева, с, не более | 45 |
| Степень защиты IP по ГОСТ 14254-2015: - модификация 001 - модификация 002 | IP 54 IP 43 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 20000 |
наносится на титульный лист паспорта типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г азоанализатор хроматографический ГЕОТЕК | - | 1 шт. |
| Паспорт | ПС 26.51.53.110-001-34112845-2021 | 1 экз. |
| Руководство по эксплуатации | РЭ 26.51.53.110-001-34112845-2021 | 1 экз. |
приведены в разделе 2.2 документа «РЭ 26.51.53.110-001-34112845-2021 Газоанализаторы хроматографические ГЕОТЕК. Руководство по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53.110-001-34112845-2021 «Газоанализаторы хроматографические ГЕОТЕК. Технические условия.
| Зарегистрировано поверок | 40 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
