Весы платформенные ЕВ4-РТ, 86723-22

Назначение

Весы платформенные ЕВ4-РТ (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в индикатор для аналогоцифрового преобразования, обработки и индикации результатов измерений.

Весы состоят из грузоприемного устройства на базе гидравлической тележки, весоизмерительных датчиков (4 шт.) и индикатора.

На передней панели индикатора размещена алфавитная клавиатура и цифровой первичный дисплей.

В весах предусмотрены следующие устройства:

- устройство первоначальной установки нуля;

- устройство слежения за нулем;

- полуавтоматическое устройство установки нуля;

- устройство выборки массы тары;

- матричный принтер (опция).

Модификации весов отличаются максимальными и минимальными нагрузками, действительной ценой деления и пределами допускаемой погрешности.

Обозначение весов ЕВ4-РТ-Н-М, где:

ЕВ4-РТ - обозначение типа весов;

Н - максимальная нагрузка, указанная в килограммах;

М - указывается для весов в морозостойком исполнении.

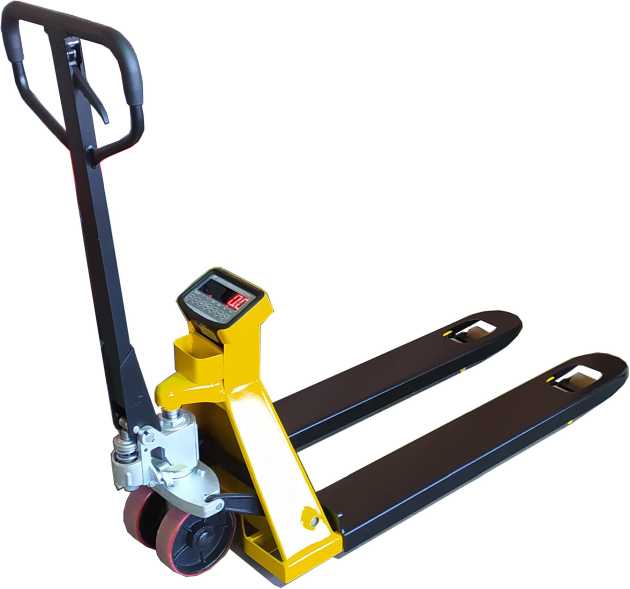

Рисунок 1 - Общий вид весов платформенных ЕВ4-РТ

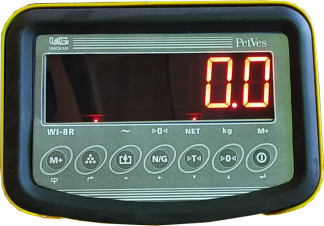

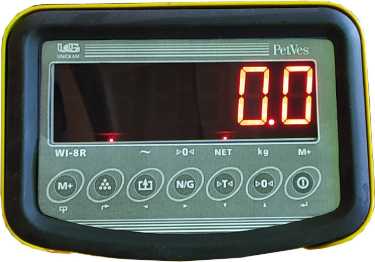

Рисунок 2 - Общий вид индикатора

Весы платформенные ЕВ4-РТ-1000     №085079

Max=1000 кг Min=10 кг e=d=0,5 кг T=-Max

Диапазон температур: -10°С/ +40°С

Номер версии ПО:    оЕ1.01
